API - Borne WAGO 753-646 1 pc(s)

Le module de bus KNX/EIB/TP1, réf. 753-646, sert au raccordement à un réseau KNX/EIB/TP1. Ce module supporte deux fonctions différentes :
1. Mode Device : ce module permet le raccordement des contrôleurs programmables nécessaires pour l'automatisation du bâtiment à un réseau KNX/TP1. Dans un réseau KNX, le module est représenté comme dispositif KNX standard et est intégré sans interruption par l'intermédiaire de l'outil de mise en service ETS 3. Le module supporte au maximum 253 objets de communication avec différents DPT (types de points de données), 254 adresses de groupe et 254 connexions. La programmation de l'application est réalisée à l'aide du logiciel WAGO-I/O-PRO. L'affectation des données à partir du programme d'application aux adresses de groupe est effectuée à l'aide d'un Plug-in ETS3 qui fait partie de la base de données des produits WAGO.
2. Mode Router : si le premier module KNX/EIB/TP1, réf. 753-646, est utilisé en combinaison avec le contrôleur KNX IP réf. 750-849, le dispositif fonctionne en tant que Router KNXnet/IP. Le changement de la fonction du module en mode Router se réalise automatiquement. Un programme d'application supplémentaire n'est pas nécessaire pour le service en mode Router. En mode Device, l'application provoque l'activation d'autres modules connectés au contrôleur KNX IP.

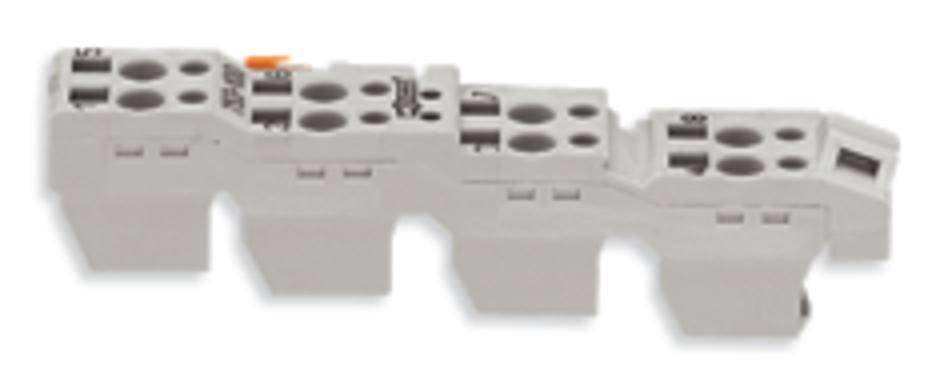

Le connecteur, série 753, équipé des contacts avec pontage interne (3/7 et 4/8) fait partie de la livraison.
Pour le fonctionnement du module KNX/EIB/TP1, une alimentation en courant KNX externe et l'ETS 3.0 Professional sont nécessaires.
