WAGO 750-652 API - Interface sérielle 750-652 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
387,50 €
3
2% = 9,46 €
378,04 €
5
3% = 13,22 €
374,28 €
10
4% = 15,73 €
371,77 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (387,50 € / unité(s))
387,50 €
HT
dont 0,02 € d’éco-part
Plus que 3 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Couleur: Gris clair
- Section: 0,08 - 2,5 mm²
- AWG: 28 - 14
- Connexion: CAGE CLAMP®
- Longueur de dénudage: 8 - 9 mm
- Taux de transfert: 9600 Baud (Voreinstellung) 300 Baud ... 115200 Baud
- Montage: TS 35
- Température de fonctionnement: 0 - +55 °C
- Type de produit
API - Interface sérielle
- Interfaces
RS 232 C
RS 485
Bornes
- Type
750-652
- Nombre d’entrées max.
1
- Nombre de sorties max.
1
- Hauteur
64 mm
- Longueur
100 mm
- Largeur
12 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Dim.
(L x l x H) 100 x 12 x 64 mm
- Référence fabricant
750-652
- Poids
51 g
- Alim.
par système interne DC/DC
12
100 mm
67.8 mm
FAUX
DC
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
VRAI
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
FAUX
FAUX
IP20
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
5-5 V
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 192052 WAGO 750-652 API - Interface sérielle 750-652 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 192052 WAGO 750-652 API - Interface sérielle 750-652 1 pc(s)
Description

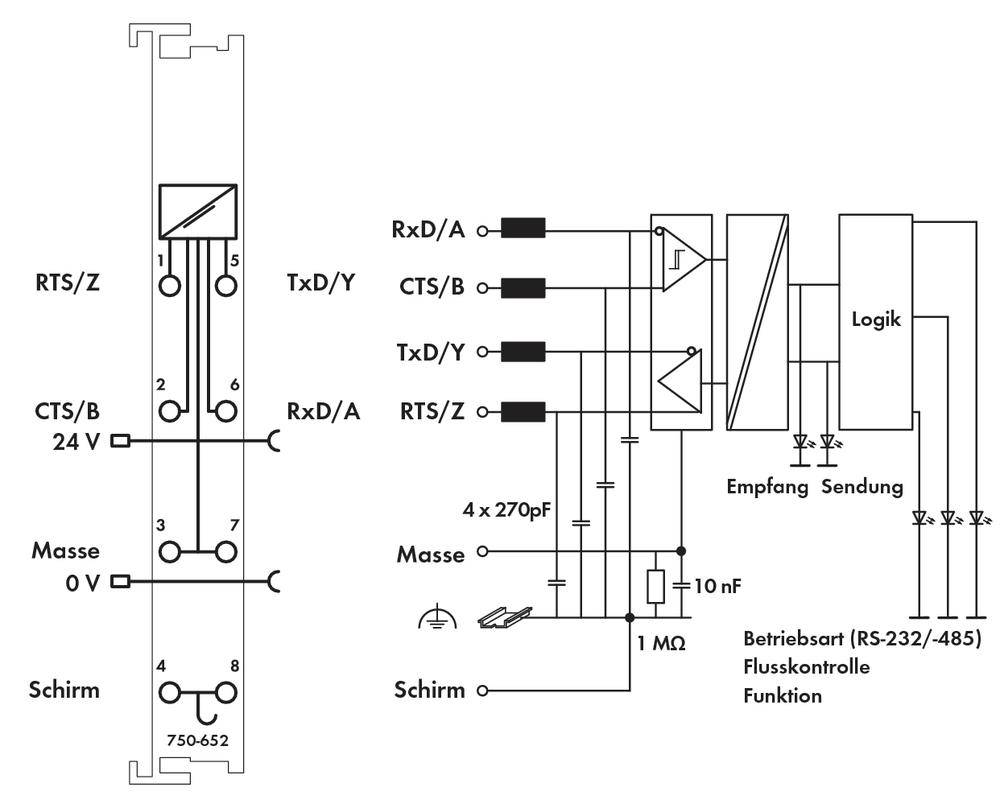

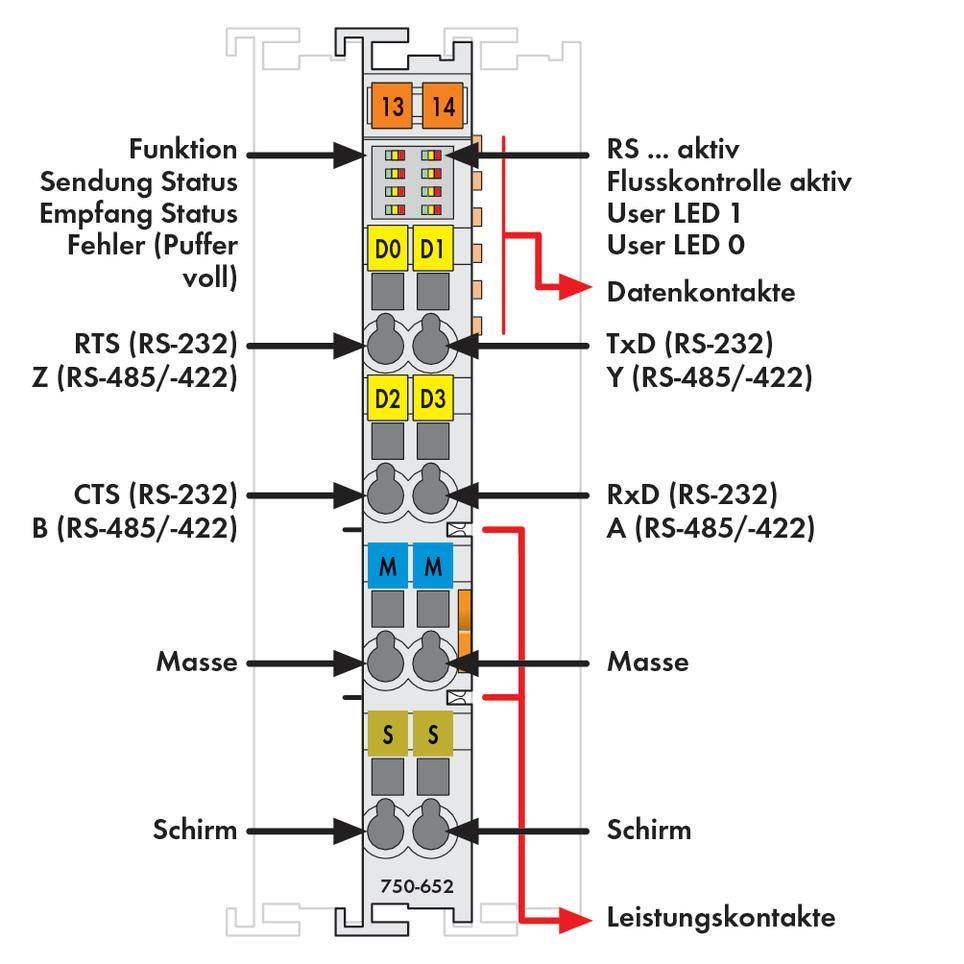

Cette borne d’interface série offre la possibilité de connecter des appareils avec une interface RS-232, RS-485 ou RS-422 (au choix) au WAGO-I/O-SYSTEM. Cette borne peut servir de passerelle entre un équipement et les différents bus de terrain supportés par le WAGO-I/O-SYSTEM. La borne n’embarque pas de protocole dédié, et met les données à la disposition du réseau de manière transparente. Cette borne offre une multitude d’applications. Les protocoles de communication éventuellement nécessaires peuvent être librement programmés dans le maître de bus de terrain ou directement embarqués dans un contrôleur.
La capacité du buffer de réception de 2560 octets permet d’utiliser la borne dans des applications à débit de réception élevé. Pour des applications à débit plus faible, on peut gérer les données dans des tâches moins prioritaires sans perte de données.
Le buffer d’émission de 512 octets permet d’envoyer un flux de données sans discontinuité.
La borne peut se configurer via WAGO-I/O-CHECK ou par un fichier GSD, et s’adapte facilement aux applications, grâce à sa palette de vitesses de transmission et de tailles d’échange de données.
Unité d'adressage: 1 x 46/1 x 22/1 x 6 bytes entrée/sortie (paramétrable), 2 bytes contrôle/état
Transmission de données: RS-485/-422: ISO 8482 / DIN 66259 - 4; RS-232: EIA/TIA-232-F
Canaux de transmission: 1 TxD/1 RxD, Full Duplex, Half Duplex 7 ou 8 bits de données, 1 ou 2 bits de stop
Longueur de câble: RS-485/-422: paire torsadée max. env. 1000 m , RS-232: max. 15 m
La capacité du buffer de réception de 2560 octets permet d’utiliser la borne dans des applications à débit de réception élevé. Pour des applications à débit plus faible, on peut gérer les données dans des tâches moins prioritaires sans perte de données.
Le buffer d’émission de 512 octets permet d’envoyer un flux de données sans discontinuité.
La borne peut se configurer via WAGO-I/O-CHECK ou par un fichier GSD, et s’adapte facilement aux applications, grâce à sa palette de vitesses de transmission et de tailles d’échange de données.
Unité d'adressage: 1 x 46/1 x 22/1 x 6 bytes entrée/sortie (paramétrable), 2 bytes contrôle/état
Transmission de données: RS-485/-422: ISO 8482 / DIN 66259 - 4; RS-232: EIA/TIA-232-F
Canaux de transmission: 1 TxD/1 RxD, Full Duplex, Half Duplex 7 ou 8 bits de données, 1 ou 2 bits de stop
Longueur de câble: RS-485/-422: paire torsadée max. env. 1000 m , RS-232: max. 15 m
