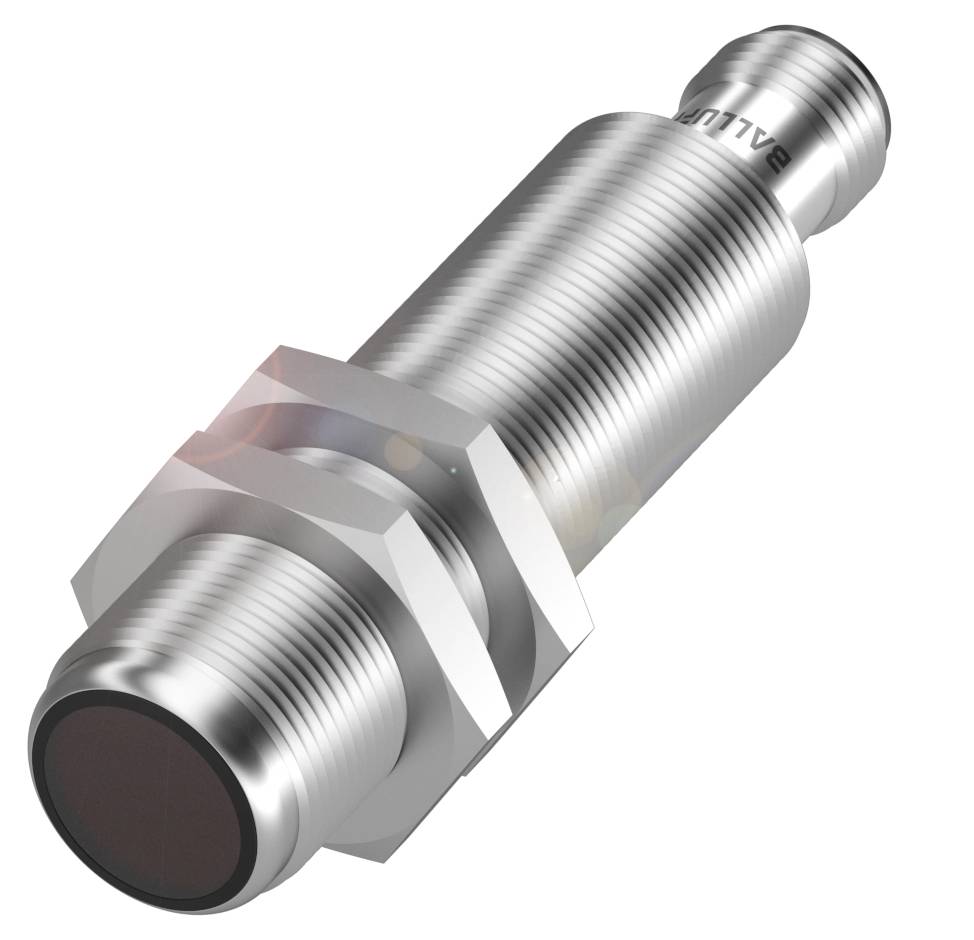

BALLUFF Barrière lumineuse à réflexion BOS 18E-PA-PR20-S4 BOS01KL rétroréfléchissant 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Barrière lumineuse à réflexion
Fonctions
rétroréfléchissant
Branchement
M12, 4 pôles
Type
BOS 18E-PA-PR20-S4
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
149,99 €
3
2% = 3,66 €
146,33 €
5
3% = 5,11 €
144,88 €
10
4% = 6,09 €
143,90 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (149,99 € / unité(s))
149,99 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Barrière photoélectrique à réflexion cylindrique Balluff BOS01KL avec filetage M18 et différents types de lumière
- Dimensions : Ø 18 x 75 mm
- Série 18E
- Interface : PNP N/O (NO)
- PNP NF (NC)
- Principe de fonctionnement : capteur opto-électronique
- Caractéristiques spéciales : lavage
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 75 mm
- Surface active, matériau : verre
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Série 18E
- Caractéristiques spéciales : lavage
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : barrière photoélectrique réfléchissante
- Matériau du boîtier : acier inoxydable (1.4404)
- Type de lumière : lumière rouge LED
- Taille du spot lumineux : Ø 300 mm à 7 M.
- Portée : 5 m
- Interface : PNP N/O (NO)
- PNP NF (NC)
- Caractéristique du faisceau : divergence
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur opto-électronique
- Dimensions : Ø 18 x 75 mm
- Fixation : écrou M18x1
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 0,1 μF
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 400 Hz
- Connexion : connecteur, connecteur M12x1, 4-|pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation nominale SN : 5 m
- Dérive de température max. (% de Sr) : 10%
- MTTF (40 °C) : 538 A.
- Surface active, matériau : verre
- Sortie de commutation : PNP NO (NO)|PNP NF (NC) broches 4-2
- Matériau du boîtier : acier inoxydable (1.4404)
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms, 3x6|demi-sinus, 100 gn, 2 ms, 3x8000
- En 60068-2-6, vibration : 10...55 Hz, amplitude 1 mm, 3x30|min|10...2000 Hz, amplitude 1 mm, 30|gn, 3x5 h
- Indice de protection : IP68/IP67
- Température ambiante : de -25 à 70 °C
- Degré de pollution : 3
- Portée : 5 m
- Couple de serrage max. : 40 Nm
- Contacts, protection de surface : dorés
- Série 18E
- Forme : cylindre|optique droite
- Câble de coupure toff max.: 1.25 ms.
- Enclenchement sonore max. : 1,25 ms.
- Courant à vide IO max. Pour Ue : 30 ma
- Chute de tension max. Pour IE : 2,5 V.
- Lumière extérieure max. : 10000 lux
- Principe de fonctionnement optique : barrière photoélectrique réfléchissante
- Type de lumière : lumière rouge LED
- Taille du spot lumineux : Ø 300 mm à 7 M.
- Filtre de polarisation : oui
- Fonction de commutation optique : commutation sombre/claire
- Caractéristique du faisceau : divergence
- Longueur d'onde : 640 nm
- Groupe de LED selon IEC 62471 : groupe libre
- Indice de protection selon DIN 40050 : IPx9K
- Dispositif de réglage caractéristiques électriques : non
- Type d'emballage
Piece
- Type de produit
Barrière lumineuse à réflexion
- Type
BOS 18E-PA-PR20-S4
- Fonctions
rétroréfléchissant
- Tension de fonctionnement
24 V/DC
- Type de contact
1 NF (R)
1 NO (T)
- Fréquence de commutation
400 Hz
- Branchement
M12, 4 pôles
- Taille
M18
- Matériau du boîtier
acier inoxydable
- Propriété du matériau
inoxydable
- Type d'émetteur
Led rouge
- Longueur d’onde
640 nm
5 m
IP68
IP67
- Diamètre
18 mm
- Dim.
(Ø) 18 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3416801 BALLUFF Barrière lumineuse à réflexion BOS 18E-PA-PR20-S4 BOS01KL rétroréfléchissant 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416801 BALLUFF Barrière lumineuse à réflexion BOS 18E-PA-PR20-S4 BOS01KL rétroréfléchissant 1 pc(s)
Description
Notre barrière photoélectrique réfléchissante est particulièrement simple à aligner grâce à de généreuses tolérances de montage. Vous ne montez qu'un seul appareil électrique plus un réflecteur. Les grands réflecteurs garantissent des portées élevées. Les barrières photoélectriques détectent les objets indépendamment de la surface, de la couleur et du matériau. Grâce à un filtre polaire, ils sont également adaptés pour la détection d'objets brillants. Série=18E, dimension=Ø 18 x 75 mm, interface=PNP N/O (NO) PNP N/F (NC), principe de fonctionnement=capteur optoélectronique, principe de fonctionnement optique=barrière photoélectrique réfléchissante, caractéristique du faisceau=divergence, type de lumière=LED rouge, taille du spot lumineux = Ø 300 mm à 7 m, portée = 5 m, raccordement = connecteur, connecteur M12x1, 4 pôles, matériau du boîtier=acier inoxydable (1.4404), surface active, matériau=verre, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSEcolabFDA conforme EACWEEE
