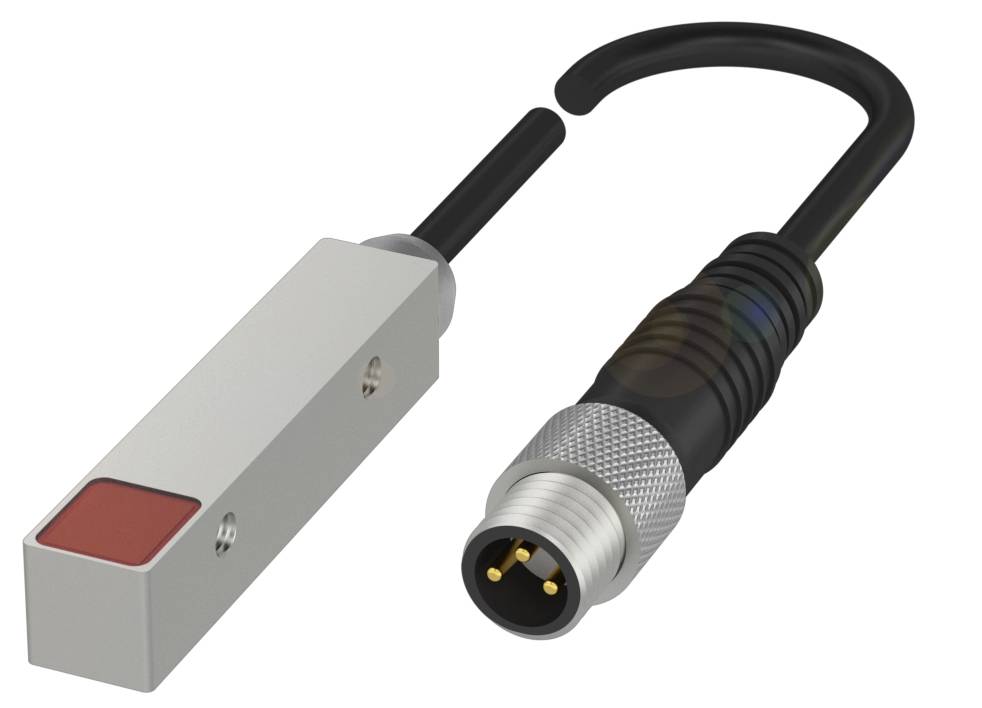

BALLUFF Barrière lumineuse à réflexion BOS Q08M-PO-PR20-00,2-S49 BOS01TC 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Barrière lumineuse à réflexion
Branchement
fiche mâle
Type
BOS Q08M-PO-PR20-00,2-S49
Tension de fonctionnement
24 V/DC
Type de contact
1 NF (R)
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
129,16 €
3
2% = 3,15 €
126,01 €
5
3% = 4,41 €
124,75 €
10
4% = 5,24 €
123,92 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (129,16 € / unité(s))
129,16 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Barrières lumineuses à réflexion carrées Balluff BOS01TC avec différents types d'éclairage
- Dimensions : 8 x 44 x 8 mm
- Série : Q08M
- Interface : PNP NF (NC)
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : barrière photoélectrique réfléchissante
Caractéristiques techniques
- Caractéristiques principales :dimensions : 8 x 44 x 8 mm
- Surface active, matériau : PMMA
- Raccordement : câble avec connecteur, 0,20 m, PUR
- Série : Q08M
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : barrière photoélectrique réfléchissante
- Matériau du boîtier : zinc, moulé sous pression, nickelé
- Type de lumière : lumière rouge LED
- Taille du spot lumineux : sortie de lumière de Ø 3,0 mm
- Portée : 01 m
- Interface : PNP NF (NC)
- Caractéristique du faisceau : divergence
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur opto-électronique
- Dimensions : 8 x 44 x 8 mm
- Fixation : vis M3
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt max. : 20 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 0,5 μF
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 500 Hz
- Raccordement : câble avec connecteur, 0,20 m,|PUR
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation nominale SN : 1 m
- MTTF (40 °C) : 972,7 A.
- Surface active, matériau : PMMA
- Sortie de commutation : PNP NF (NC)
- Diamètre du câble D : 3.00 mm
- Longueur de câble L : 0,2 m
- Matériau du boîtier : zinc, moulé sous pression, nickelé
- Matériau de gaine : PUR
- En 60068-2-27, choc : demi-sinus, 100 GN, 2 ms, 3x8000|demi-sinus, 30 gn, 11 ms, 3x6
- En 60068-2-6, vibration : 10...2000 Hz, amplitude 1 mm, 30°GN, 3x5 h|10...55 Hz, amplitude 1 mm, 3x30|min
- Indice de protection : IP67
- Température ambiante : -5...55 °C.
- Portée : 01 m
- Contacts, protection de surface : dorés
- Protection de surface : nickelée
- Série : Q08M
- Forme : parallélépipède|raccord 90°
- Affichage : zone limite - LED jaune, clignote
- Câble de coupure toff max. : 1 ms.
- Enclenchement sonore max. : 1 ms.
- Courant à vide IO max. Pour Ue : 15 ma
- Chute de tension max. Pour IE : 0,7 V.
- Principe de fonctionnement optique : barrière photoélectrique réfléchissante
- Type de lumière : lumière rouge LED
- Taille du spot lumineux : sortie de lumière de Ø 3,0 mm
- Filtre de polarisation : oui
- Fonction de commutation optique : à commutation claire
- Caractéristique du faisceau : divergence
- Longueur d'onde : 645 nm
- Groupe de LED selon IEC 62471 : groupe libre
- Réflecteur de référence : BOS R-2
- Type de produit
Barrière lumineuse à réflexion
- Type
BOS Q08M-PO-PR20-00,2-S49
- Tension de fonctionnement
24 V/DC
- Type de contact
1 NF (R)
- Fréquence de commutation
500 Hz
- Branchement
fiche mâle
- Longueur de câble
0.2 m
- Matériau du boîtier
Zinc moulé sous pression, nickelé
- Longueur d’onde
645 nm
1 m
IP67
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3416797 BALLUFF Barrière lumineuse à réflexion BOS Q08M-PO-PR20-00,2-S49 BOS01TC 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416797 BALLUFF Barrière lumineuse à réflexion BOS Q08M-PO-PR20-00,2-S49 BOS01TC 1 pc(s)
Description
Notre barrière photoélectrique réfléchissante est particulièrement simple à aligner grâce à de généreuses tolérances de montage. Vous ne montez qu'un seul appareil électrique plus un réflecteur. Les grands réflecteurs garantissent des portées élevées. Les barrières photoélectriques détectent les objets indépendamment de la surface, de la couleur et du matériau. Grâce à un filtre polaire, ils sont également adaptés pour la détection d'objets brillants. Capteur opto-électronique, émetteur lumineux = LED, type de connexion = câble avec connecteur, sortie de commutation = PNP NF (NC), portée max. = 1 M.
