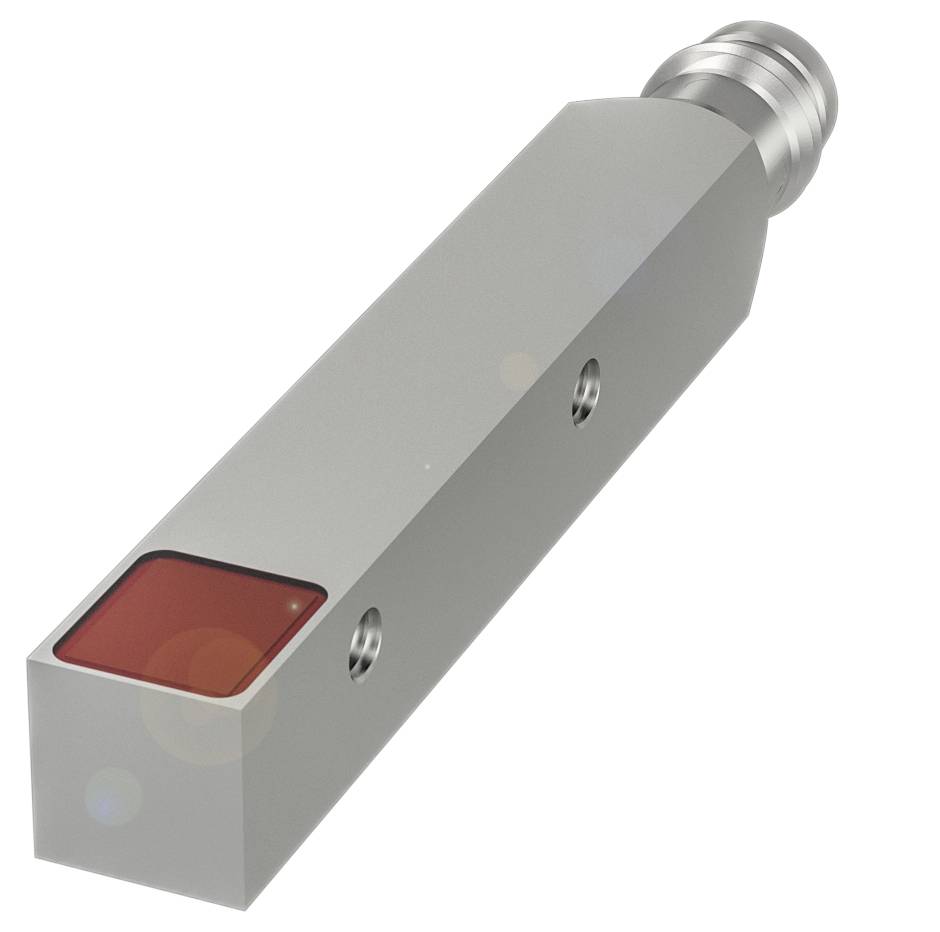

BALLUFF Barrière lumineuse à réflexion BOS Q08M-PO-PR20-S49 BOS01TA 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Barrière lumineuse à réflexion
Branchement
câble avec connecteur M8 3 pins
Type
BOS Q08M-PO-PR20-S49
Tension de fonctionnement
24 V/DC
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
133,33 €
3
2% = 3,25 €
130,08 €
5
3% = 4,55 €
128,78 €
10
4% = 5,42 €
127,91 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (133,33 € / unité(s))
133,33 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Barrière lumineuse à réflexion carrée BOS01TA Balluff avec différents types de lumière
- Dimensions : 8 x 59 x 8 mm
- Série : Q08M
- Interface : PNP NF (NC)
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : barrière photoélectrique réfléchissante
Caractéristiques techniques
- Caractéristiques principales :dimensions : 8 x 59 x 8 mm
- Surface active, matériau : PMMA
- Connexion : connecteur, mâle M8 x 1, 3 pôles
- Série : Q08M
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : barrière photoélectrique réfléchissante
- Matériau du boîtier : zinc, moulé sous pression, nickelé
- Type de lumière : lumière rouge LED
- Taille du spot lumineux : sortie de lumière de Ø 3,0 mm
- Portée : 01 m
- Interface : PNP NF (NC)
- Caractéristique du faisceau : divergence
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur opto-électronique
- Dimensions : 8 x 59 x 8 mm
- Fixation : vis M3
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt max. : 20 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 0,5 μF
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 500 Hz
- Connexion : connecteur, mâle M8 x 1, 3-|pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation nominale SN : 1 m
- MTTF (40 °C) : 972,7 A.
- Surface active, matériau : PMMA
- Sortie de commutation : PNP NF (NC)
- Matériau du boîtier : zinc, moulé sous pression, nickelé
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms, 3x6|demi-sinus, 100 gn, 2 ms, 3x8000
- En 60068-2-6, vibration : 10...2000 Hz, amplitude 1 mm, 30°GN, 3x5 h|10...55 Hz, amplitude 1 mm, 3x30|min
- Indice de protection : IP67
- Température ambiante : -5...55 °C.
- Portée : 01 m
- Contacts, protection de surface : dorés
- Protection de surface : nickelée
- Série : Q08M
- Forme : parallélépipède|raccord 90°
- Affichage : zone limite - LED jaune, clignote/LED jaune : réception de la lumière
- Câble de coupure toff max. : 1 ms.
- Enclenchement sonore max. : 1 ms.
- Courant à vide IO max. Pour Ue : 15 ma
- Chute de tension max. Pour IE : 0,7 V.
- Principe de fonctionnement optique : barrière photoélectrique réfléchissante
- Type de lumière : lumière rouge LED
- Taille du spot lumineux : sortie de lumière de Ø 3,0 mm
- Filtre de polarisation : oui
- Fonction de commutation optique : à commutation claire
- Caractéristique du faisceau : divergence
- Longueur d'onde : 645 nm
- Groupe de LED selon IEC 62471 : groupe libre
- Réflecteur de référence : BOS R-2
- Type d'emballage
Piece
- Type de produit
Barrière lumineuse à réflexion
- Type
BOS Q08M-PO-PR20-S49
- Tension de fonctionnement
24 V/DC
- Type de contact
1 NF (R)
- Fréquence de commutation
500 Hz
- Branchement
câble avec connecteur M8 3 pins
- Matériau du boîtier
Zinc moulé sous pression, nickelé
- Propriété du matériau
moulé sous pression
- Type d'émetteur
Led rouge
- Longueur d’onde
645 nm
1 m
IP67
- Profondeur
8 m
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3416809 BALLUFF Barrière lumineuse à réflexion BOS Q08M-PO-PR20-S49 BOS01TA 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416809 BALLUFF Barrière lumineuse à réflexion BOS Q08M-PO-PR20-S49 BOS01TA 1 pc(s)
Description
Notre barrière photoélectrique réfléchissante est particulièrement simple à aligner grâce à de généreuses tolérances de montage. Vous ne montez qu'un seul appareil électrique plus un réflecteur. Les grands réflecteurs garantissent des portées élevées. Les barrières photoélectriques détectent les objets indépendamment de la surface, de la couleur et du matériau. Grâce à un filtre polaire, ils sont également adaptés pour la détection d'objets brillants. Capteur opto-électronique, émetteur lumineux = LED, type de connexion = connecteur, sortie de commutation = PNP NF (NC), portée max. = 1 M.
