Name: BALLUFF Barrière photoélectrique d'angle BWL000F BWL000F 1 pc(s)
Brand: BALLUFF
SKU: 3418136
Availability: BackOrder

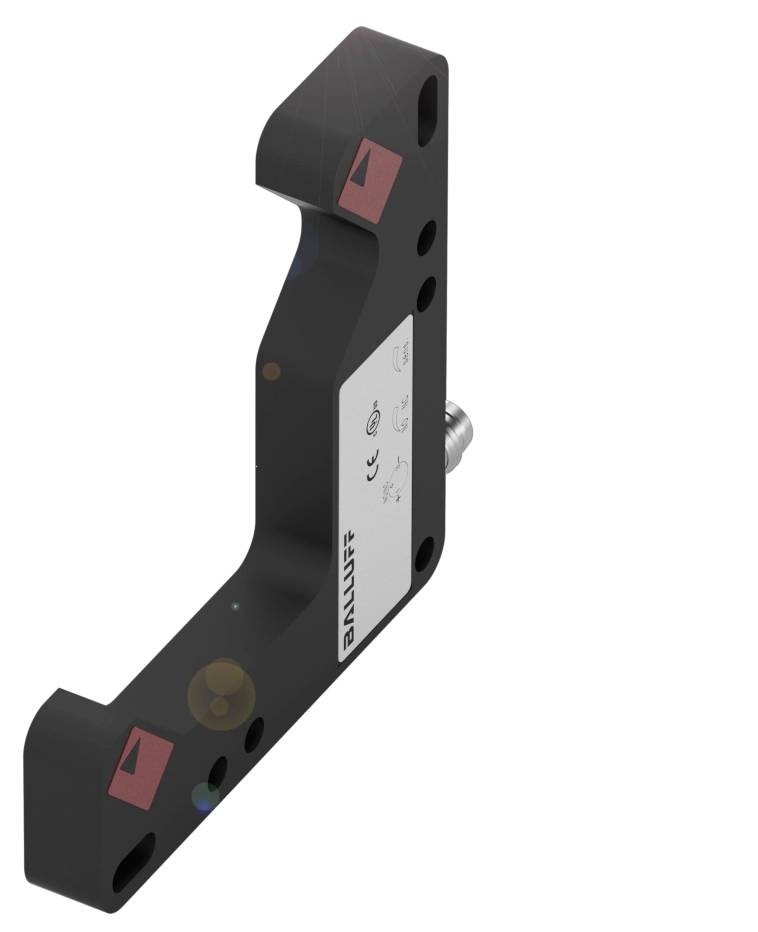

Un capteur rectangulaire de Balluff avec une forme directionnelle, noir, avec des marquages rouges et un raccord argenté à droite.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Barrière photoélectrique d'angle

Tension de fonctionnement max.

30.0 V

Branchement

câble avec connecteur M8 3 pins

Type

BWL000F

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mer. 2 décembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (229,99 € / unité(s))

229,99 €

Prix TTC

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Barrière lumineuse angulaire robuste Balluff BWL000F avec différents types d'éclairage

Dimensions : 10 x 75 x 84 mm
Série : D
Interface : PNP N/O/N/F (NO/NC)
Principe de fonctionnement : barrière lumineuse angulaire
Principe de fonctionnement optique : barrière lumineuse à usage unique

Caractéristiques techniques

Caractéristiques principales :dimensions : 10 x 75 x 84 mm
Surface active, matériau : verre
Connexion : connecteur, mâle M8 x 1, 3 pôles
Série : D
Tension de fonctionnement Ub : 10...30 VDC
Principe de fonctionnement : barrière lumineuse angulaire
Principe de fonctionnement optique : barrière lumineuse à usage unique
Matériau du boîtier : zinc, moulé sous pression, laqué
Type de lumière : lumière rouge LED
Taille du spot lumineux : Ø 1.7 mm sortie de lumière
Marque : global
Interface : PNP N/O/N/F (NO/NC)
Caractéristique du faisceau : divergence
Caractéristiques supplémentaires :
Principe de fonctionnement : barrière lumineuse angulaire
Dimensions : 10 x 75 x 84 mm
Fixation : vis M4
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 200 ma
Tension d'isolation nominale UI : 75 V DC
Câble tv prêt max. 200 ms.
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Capacité de charge max. Pour Ue : 1 μF
Courant résiduel lr max. : 50 μA
Ondulation résiduelle max. (% de Ue) : 10%
Fréquence de commutation : 1500 Hz
Connexion : connecteur, mâle M8 x 1, 3-|pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Surface active, matériau : verre
Matériau du boîtier : zinc, moulé sous pression, laqué
Possibilité de réglage : sensibilité|commutation clair/sombre
Contacts, protection de surface : dorés
Protection de surface : laquée
Marque : global
Série : D
Forme : angle|raccord droit
Affichage : fonction de sortie - LED jaune
Réglage : potentiomètre 270° (2x)
Câble de coupure toff max. : 0,33 ms.
Commutation d'enclenchement tonalité max. : 0,33 ms.
Courant à vide IO max. Pour Ue : 35 ma
Chute de tension max. Pour IE : 3 V.
Hystérésis H max. : 0,15 mm
MTTF (40 °C) matériau : 307 A.
Possibilité d'échange protégé zone de détection/plage de mesure : oui

Type d'emballage: Piece

Type de produit: Barrière photoélectrique d'angle

Type: BWL000F

Tension de fonctionnement: 24

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Type de contact: 1 NF (R)
1 NO (T)

Sorties: PNP

Fréquence de commutation: 1500 Hz

Branchement: câble avec connecteur M8 3 pins

Matériau du boîtier: Zinc

Propriété du matériau: moulé sous pression

Type d'émetteur: Led rouge

: IP67

Température min.: -10 °C

Température max.: 60 °C

Longueur: 84.00 mm

Largeur: 10.00 mm

Hauteur: 75.00 mm

Dim.: (L x l x H) 84.00 x 10.00 x 75.00 mm

Contenu: 1 pc(s)

Tension nominale: 30.0 V

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 3418136 BALLUFF Barrière photoélectrique d'angle BWL000F BWL000F 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3418136 BALLUFF Barrière photoélectrique d'angle BWL000F BWL000F 1 pc(s)

Description

Les barrières lumineuses angulaires de Balluff sont une évolution constante des barrières photoélectriques pour les applications les plus exigeantes. Sa forme de boîtier et sa géométrie de rayonnement spéciales permettent de démarrer et de détecter des objets dans presque toutes les directions. L'installation est très simple même dans des conditions d'espace difficiles : l'émetteur et le récepteur sont parfaitement alignés l'un sur l'autre. Série=D, dimensions=10 x 75 x 84 mm, interface=PNP NO/NF (NO/NC), principe de fonctionnement=barrière lumineuse angulaire, principe de fonctionnement optique=barrière lumineuse unidirectionnelle, caractéristique du faisceau=divergence, type de lumière = LED rouge, spot lumineux = Ø 1.7 mm sortie de lumière, raccordement = connecteur, connecteur M8 x 1, 3 pôles, matériau du boîtier = zinc, moulage sous pression, surface active, matériau = verre, tension de fonctionnement Ub = 10...30 VDC, homologation/conformité = CECUULUSEACWEEE, marque = global

Ce texte a été traduit par une machine.
