Name: BALLUFF BIC005H Coupleur inductif BIC005H 1 pc(s)
Brand: BALLUFF
SKU: 3417894
Availability: BackOrder

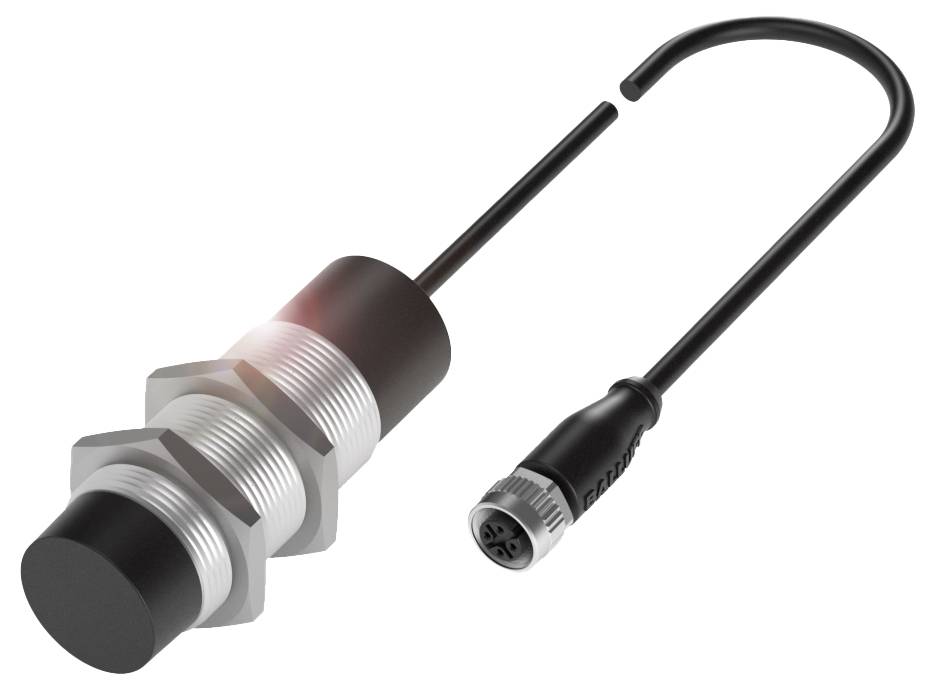

Un capteur de proximité cylindrique avec filetage, câble et connecteur. Il mesure les distances sans contact physique.

Photo non contractuelle

Type de produit

Coupleur inductif

Type

BIC005H

Branchement

femelle M12, 5 pôles

Longueur de câble

0.20 m

Indice de protection

IP67

Fiche technique (PDF)

Livraison avant le mar. 10 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (954,17 € / unité(s))

954,17 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Coupleur inductif Balluff BIC005H pour la transmission du signal IO-Link

Interface : IO-Link 1.0
Fonction : UNI IO-Link
Forme d'onde : unidirectionnelle
Distance de transmission : 0...5 mm
Composant : distant

Nos services :

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 30 x 85.5 mm
Connexion : connecteur, M12x1 femelle, 5 pôles, 0,20 m, PUR
Courant nominal de sortie : 500 ma
Tension de sortie : 24 V/DC
Fonction : UNI IO-Link
Matériau du boîtier : laiton nickelé, plaqué
Composant : distant
Interface : IO-Link 1.0
Indice de protection : IP67
Forme d'onde : unidirectionnelle
Mode SIO : non
Distance de transmission : 0...5 mm
Taux de transfert : COM2 (38.4 kBaud)
Température ambiante : -5...55 °C.
Caractéristiques supplémentaires :
Utilisation : pour coupleur inductif base|BIC0053
Dimensions : Ø 30 x 85.5 mm
Affichage de la fonction : oui
Connexion : connecteur femelle M12 x 1, 5 pôles
Protection contre les courts-circuits : oui
MTTF (40 °C) : 88 A.
Surface active, matériau : PC
Taille M30x1.5
Montage : non encastré
Type de raccordement : connecteur, 0,20 m, PUR
Diamètre de câble D : 4,50 mm
Longueur de câble L : 0,2 m
Matériau du boîtier : laiton nickelé, plaqué
Matériau du boîtier, protection de surface : revêtement
Couple de serrage pour câble : 0,6 Nm
Câble, rayon de courbure min., pose fixe : 5 x D
Câble, rayon de courbure min., pose flexible : 10 x D
Portée : 05 mm
Couple de serrage max. : 70 Nm
Type de frame : 1
IO-Link version: 1
Matériau de gaine caractéristiques mécaniques : PUR, blindé
Poids : 160 g.
Interface : IO-Link 1.0
Fonction : UNI IO-Link
Composant : distant
Courant nominal de sortie : 0,5 A
Tension de sortie : 24 V/DC
Type de port maître : A
Ondulation résiduelle UA max. : 1.2 V.
Forme d'onde : unidirectionnelle
Distance de transmission : 0...5 mm
Décalage : ±4 mm
Mode SIO : non
Taux de transfert : COM2 (38.4 kBaud)
Puissance de transmission : 12 W
Temps de cycle min. : 3 ms.

Type de produit: Coupleur inductif

Type: BIC005H

Branchement: femelle M12, 5 pôles

Longueur de câble: 0.20 m

: IP67

Contenu: 1 pc(s)

Longueur: 85.5 mm

Hauteur: 26.00 mm

Diamètre: 30 mm

Matériau du boîtier: laiton (nickelé)

Poids: 160 g

Matériau: PC
PUR

Norme de connecteur: Connectique Sensorik

Materiau de la gaine: PUR

Connexion: femelle

Coté A: Femelle, droite

Nombre de pôles: 5

Type de filetage côté du raccordement: M12 x 1

Température max.: 55 °C

Température min.: -5 °C

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 3417894 BALLUFF BIC005H Coupleur inductif BIC005H 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417894 BALLUFF BIC005H Coupleur inductif BIC005H 1 pc(s)

Description

Avec des coupleurs inductifs, l'énergie et les données sont transmises sans contact via un entrefer. Cela élimine le besoin de contacts mécaniques enfichables. Si notre système de couplage bidirectionnel est utilisé avec IO-Link, les données peuvent également être transférées dans les deux sens. Fonction=Uni IO-Link, forme d'onde=unidirectionnelle, distance de transmission=0...5 mm, composant=distant, connecteur=connecteur, M12x1 mâle, 5 pôles, 0,20 m, PUR, tension de sortie = 24 VDC, courant nominal de sortie = 500 ma, matériau du boîtier = laiton, température ambiante=-5...55 °C, indice de protection = IP67, taux de transfert = COM2 (38.4 kBaud), mode air=non
