Name: BALLUFF BPI009Y Répartiteur passif Répartiteur multipôles 1 pc(s)
Brand: BALLUFF
SKU: 3422740
Availability: BackOrder

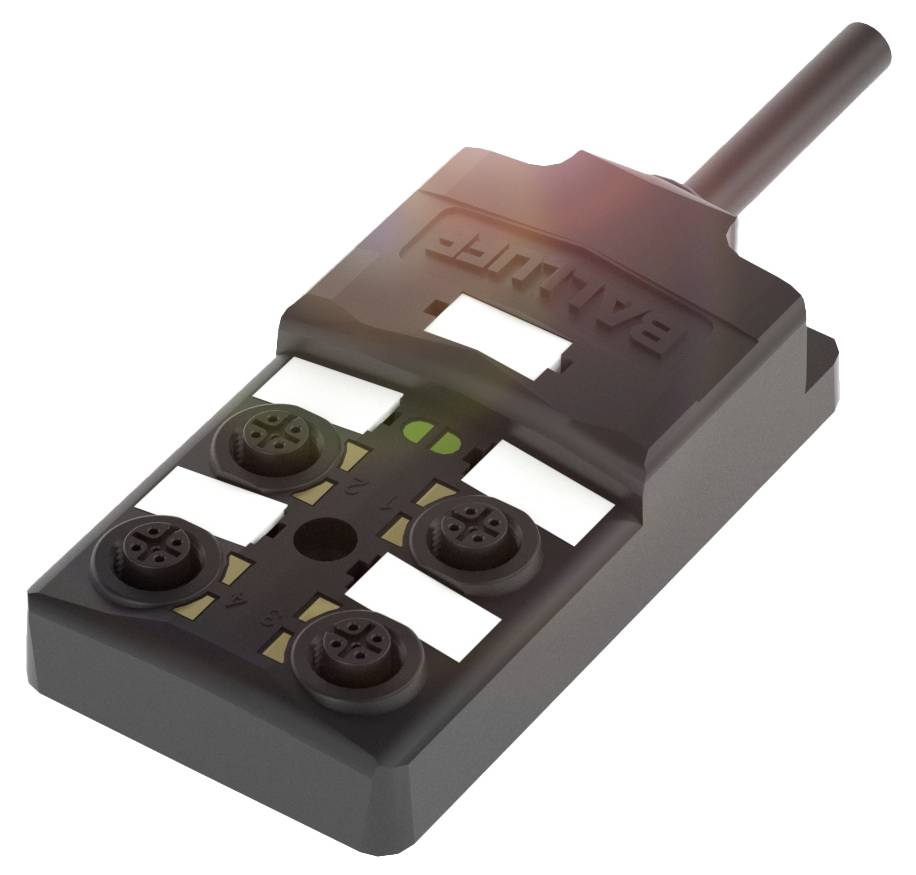

Un composant électronique noir avec plusieurs connexions rondes, probablement un répartiteur ou un adaptateur de connecteur.

Photo non contractuelle

Type de produit

Répartiteur passif

Nombre d'emplacements de signaux

Nombre de distributeurs

4 voies

Type

BPI009Y

Affichage d'état

avec LED

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 3 décembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (109,99 € / unité(s))

109,99 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Répartiteur passif Balluff BPI009Y

Câble : PUR noir, 5 m, compatible avec les chaînes de remorquage
Affichage de la tension de fonctionnement : LED verte
Connecteurs femelles : 4x M12x1 femelle, 5 pôles
Affichage fonction de commutation : LED jaune (8x)
Type de signal : PNP

Caractéristiques techniques

Principales caractéristiques :connecteurs : 4 connecteurs femelles M12 x 1, 5 pôles
Affichage fonction de commutation : LED jaune (8x)
Courant de sortie max. 4 A
Tension de fonctionnement Ub : 10...30 VDC
Affichage de la tension de fonctionnement : LED verte
Câble : PUR noir, 5 m, compatible avec les chaînes de remorquage
Indice de protection : IP67
Type de signal : PNP
Courant total max. : 8 A
Caractéristiques supplémentaires :
Contenu de la livraison : étiquettes d'identification (24x)|capuchon de fermeture (2x)
Dimensions : 105 x 58 x 25 mm
Fixation : M4 (3x)
Affichage de la tension de fonctionnement : LED verte
Tension assignée de fonctionnement Ue DC : 24 V
Tension de fonctionnement Ub : 10...30 VDC
Couple de serrage : 1.2 Nm ±0.2 (M4)
Sortie de commutation : PNP N/O/N/F (NO/NC)
Diamètre du câble D : 8,30 mm ± 0,3 mm
Longueur du câble : 5 m
Matériau du boîtier : PBT, GF
Indice de protection : IP67, état vissé
Matériau de contact : bronze (CuSn6), sous-normes
Nombre de conducteurs : 11
Section du conducteur : 0.34 mm² + 1.0 mmm²
Affichage fonction de commutation : LED jaune (8x)
Courant de sortie max. 4 A
Résistance d'isolation : ≥ 10 Gohms
Courant total max. : 8 A
Connecteurs femelles : 4x M12x1 femelle, 5 pôles
Matériau du support de contact : PBT
Couple de serrage pour câble : 0,6 Nm + 0,1 Nm (M12|connecteur)
Scellement : oui
Câble : PUR noir, 5 m, compatible avec les chaînes de remorquage
Câble, rayon de courbure min., pose fixe : 7.5 x D
Câble, rayon de courbure min., pose flexible : 15 x D
Câble, cycles de flexion min. : 2 Mio.
Matériau de la gaine : PUR
Accélération max., chaîne de remorquage : 10 m/s²
Caractéristiques du câble : adapté à la chaîne de remorquage
Gaine de câble, couleur : noir
Vitesse de déplacement max., chaîne de remorquage : 3 m/s.
Course de déplacement horizontale max., chaîne de remorquage : 10 m à 10 m/s²
Température du câble, pose fixe : -40...80 °C.
Température du câble, pose flexible : -20...80 °C.

Type de produit: Répartiteur passif

Nombre d'emplacements de signaux: 4

Type: BPI009Y

Nombre de distributeurs: 4 voies

Affichage d'état: avec LED

Type de signal: PNP

Connexion: connecteur femelle M12

Largeur: 105.00 mm

Longueur: 25.00 mm

: IP67

Intensité max. admissible par prise: 4 A

Courant de somme (alimentation simple): 8 A

Mode de raccordement (boîtier de distribution): M12 femelle

Nombre total de pôles: 5

Référence fabricant: BPI009Y

Contenu: 1 pc(s)

Nombre de pôles: 5

Hauteur: 58.00 mm

Capacité de courant totale: 8 A

Capacité de charge par signal E/S: 4 A

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 3422740 BALLUFF BPI009Y Répartiteur passif Répartiteur multipôles 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3422740 BALLUFF BPI009Y Répartiteur passif Répartiteur multipôles 1 pc(s)

Description

Les interfaces passives de Balluff relient les capteurs et les actionneurs à la commande. Ils sont particulièrement adaptés aux conditions difficiles et sont parfaits pour Ideal lors de l'utilisation de lubrifiants et de liquides de refroidissement. Son boîtier entièrement moulé offre un degré de protection élevé et une excellente résistance aux chocs et aux vibrations. Les jeux de vis métalliques garantissent la précision des connecteurs. Connecteur slots=4x M12x1 femelle, 5 pôles, affichage de la tension de fonctionnement=LED verte, affichage fonction de commutation=LED jaune (8x), type de signal=PNP, câble=PUR noir, 5 m, compatible avec la chaîne de remorquage, tension de fonctionnement Ub=10...30 VDC, courant de sortie max.=4 A, courant total max.=8 A, indice de protection=IP67
