Name: BALLUFF BTL107H Capteur de champ magnétique 1 pc(s) 24 Portée max.: 500 m
Brand: BALLUFF
SKU: 3416161
Availability: BackOrder

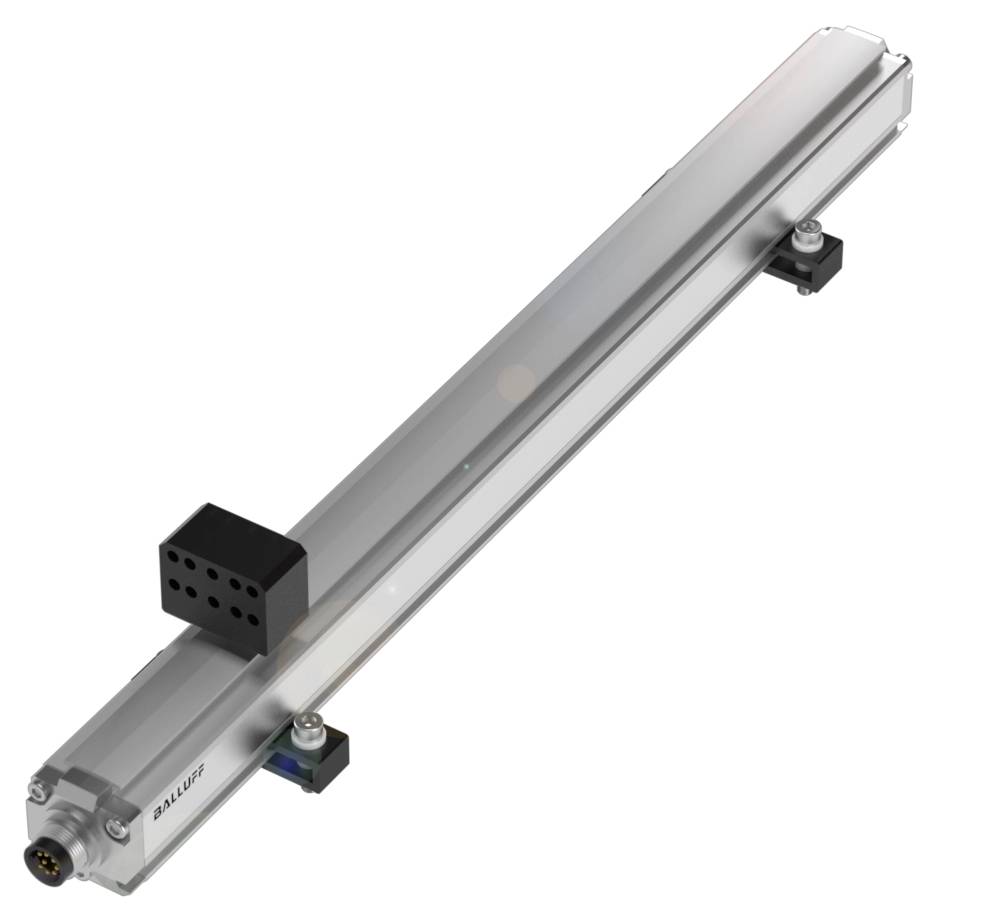

Capteur allongé avec bloc de raccordement rectangulaire, monté sur deux supports ; utilisé pour la détection de position dans les machines.

Photo non contractuelle

Type de produit

Capteur de champ magnétique

Tension de fonctionnement min.

10.0 V

Tension de fonctionnement max.

30.0 V

Portée max. en champ libre

500 m

Type

BTL107H

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 3 décembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (1 205,00 € / unité(s))

1 205,00 €

Prix TTC

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Systèmes de mesure de position magnétiques Balluff BTL107H de forme profilée

Connexion : connecteur, M16x0,75, 8 pôles
Fixation : clips de fixation
Matériau du boîtier : aluminium, anodisé
Forme : série profil
Capteur de position, nombre max. : 2

Caractéristiques techniques

Caractéristiques principales :sortie analogique : analogique, tension 0...10 V.
Analogique, tension 10...0 V.
Connexion : connecteur, M16x0,75, 8 pôles
Fixation : clips de fixation
Tension de fonctionnement Ub : 10...30 VDC
Forme : série profil
Matériau du boîtier : aluminium, anodisé
Écart de linéarité max. : ±50 μm
Plage de mesure : 500 mm
Fréquence de mesure max. : 2000 Hz
Capteur de position, nombre max. : 2
Indice de protection : IP67
Température ambiante : -40...75 °C.
Précision de répétition : ± 10 μm
Caractéristiques supplémentaires :
Fixation : clips de fixation
Tension de fonctionnement Ub : 10...30 VDC
Connexion : connecteur, M16x0,75, 8 pôles
Protection contre les courts-circuits : contre GND et contre 36 V DC
Protection contre l'inversion de polarité : UB jusqu'à 36 V.
MTTF (40 °C) : 72 A.
Matériau du boîtier : aluminium, anodisé
En 60068-2-27, choc : 150 g, 6 ms.
En 60068-2-6, vibration : 20 g, 10...2000 Hz
Indice de protection : IP67, avec connecteur
Température ambiante : -40...75 °C.
Matériau du boîtier, protection de surface : anodisé
Courant de sortie max. 5 mA
Température de stockage : -40...100 °C.
Matériau du couvercle : aluminium, moulé sous pression, nickelé
Précision de répétition : ± 10 μm
Écart de linéarité max. : ±50 μm
Sortie analogique : analogique, tension 0...10 V|analogique, tension 10...0 V.
Écart par rapport au type de base : longueur de construction plus courte
Consommation de courant max. À 24 V DC : 150 ma
Humidité relative : ≤ 90 %, sans condensation
TYPE DE BASE : BTL7-A501-M....-P-S...
Capteur de position, nombre (réglage d'usine) : 1
Capteur de position, nombre max. : 2
Signal de sortie réglable : avec outil logiciel
Courant de crête d'enclenchement : ≤ 500 ma/10 ms.
Temporisation à la mise sous tension : 600 ms max
Signal d'erreur UA en cas de chute : -0,5 V.
Signal d'erreur UA croissant : 10.5 V.
Séparation de potentiel : non
Résistance à la tension jusqu'à (boîtier GND) : 500 V AC
Protection contre les surtensions : UB jusqu'à 36 V.
Raccordement, version : axial
Fréquence de mesure max. : 2000 Hz
Longueur de mesure : 500 mm
Longueur de construction : 605 mm
Point zéro : 72,0 mm
En 55016-2-3, rayonnement : industriel et résidentiel
En 60068-2-27, bloc continu : 150 g, 2 ms.
En 61000-4-2, ESD : degré de netteté 3
En 61000-4-3, RFI : degré de netteté 3
En 61000-4-4, rafale : degré de netteté 3
En 61000-4-5, Surge : degré de netteté 2
En 61000-4-6, champs haute fréquence : degré de netteté 3
En 61000-4-8, champs magnétiques : degré de netteté 4
Coefficient de température type : ≤ 30 ppm/K à 50 % de|longueur nominale 500 mm

Type de produit: Capteur de champ magnétique

Type: BTL107H

Contenu: 1 pc(s)

Tension de fonctionnement: 24

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Sorties: PNP

: 500 m

Branchement: fiche mâle

Longueur de câble: 0.3 m

: IP67

Température min.: -40 °C

Température max.: 85 °C

Longueur: 24 mm

Hauteur: 2.9 mm

Type de filetage côté du raccordement: M16

Référence fabricant: BTL107H

Materiau de la gaine: TPE

Tension nominale: 30.0 V

Nombre de pôles: 8

Intensité max. admissible par prise: 5 mA

Matériau du boîtier: Aluminium, anodisé

Matériau: Aluminium, anodisé

Type de montage: clip de fixation

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 3416161 BALLUFF BTL107H Capteur de champ magnétique 1 pc(s) 24 Portée max.: 500 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416161 BALLUFF BTL107H Capteur de champ magnétique 1 pc(s) 24 Portée max.: 500 m

Description

Les systèmes de mesure de position de type profilé sont des systèmes de mesure sans contact et absolument précis pour la détection précise d'une ou de plusieurs positions. Ils sont convaincants dans les environnements difficiles, par exemple dans les presses, les machines de moulage par injection ou les robots de portail, car ils sont composés d'un boîtier en aluminium hermétique IP67. Les aimants du capteur de position agissent sur l'élément de mesure par la paroi du profil. Forme=série profil, fixation=clips de fixation, matériau du boîtier=aluminium, capteur de position, nombre max.=2, connecteur=connecteur, M16x0.75, 8 pôles, sortie analogique=analogique, tension 0.10 V analogique, tension 10.0 V, plage de mesure=500 mm, fréquence de mesure max.=2000 Hz, écart de linéarité max.=±50 μm, précision de répétition = environ 10 μm, tension de fonctionnement Ub=10...30 VDC, température ambiante=-40...85 °C, indice de protection=IP67, homologation/conformité=CECULUSEACWEEE
