Name: Bals Elektrotechnik 210550 210550 Mâle CEE 16.0 A 7 pôles 230 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146351
Availability: BackOrder

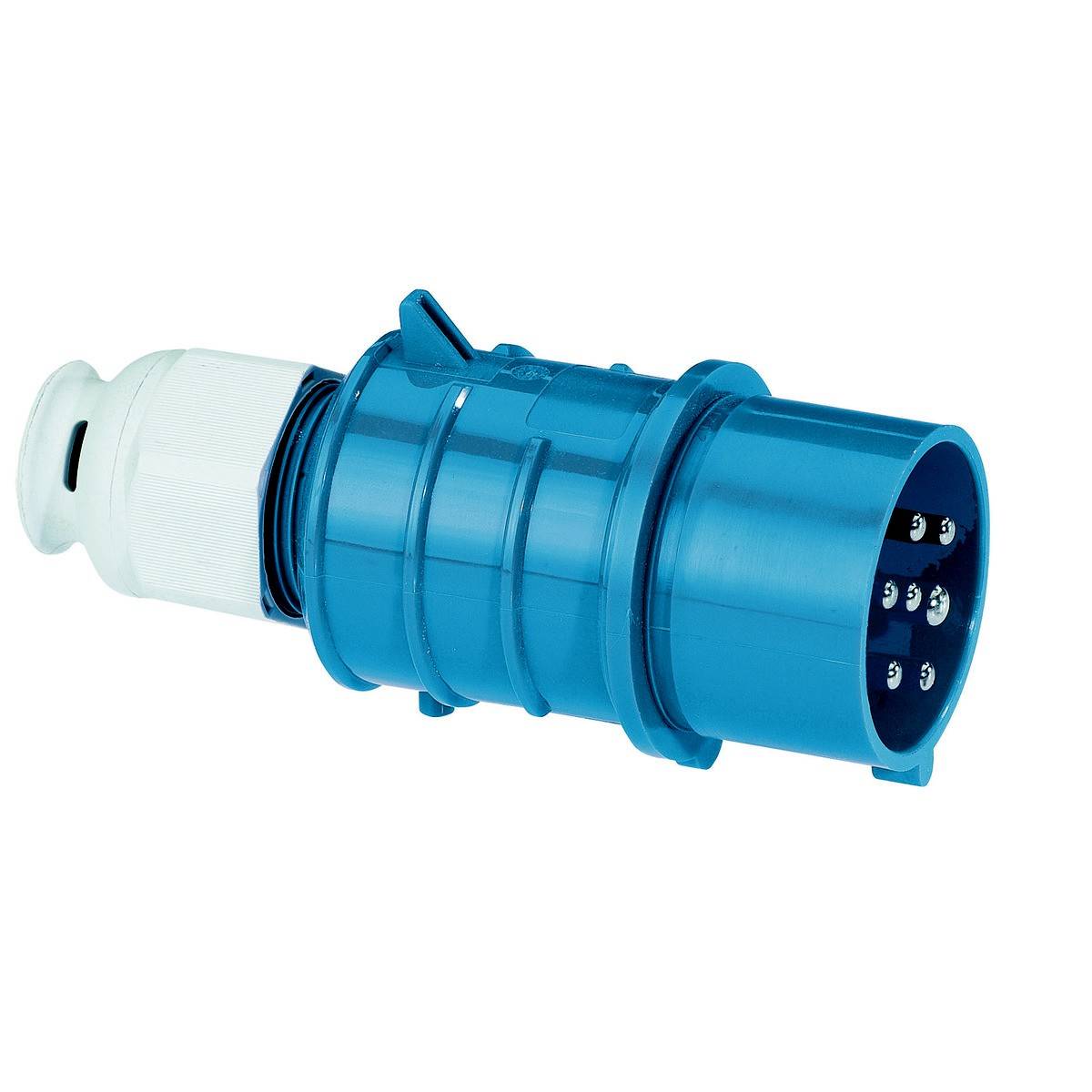

Fiche CEE bleue à cinq contacts et bague de serrage. Adaptée aux applications industrielles d'alimentation électrique.

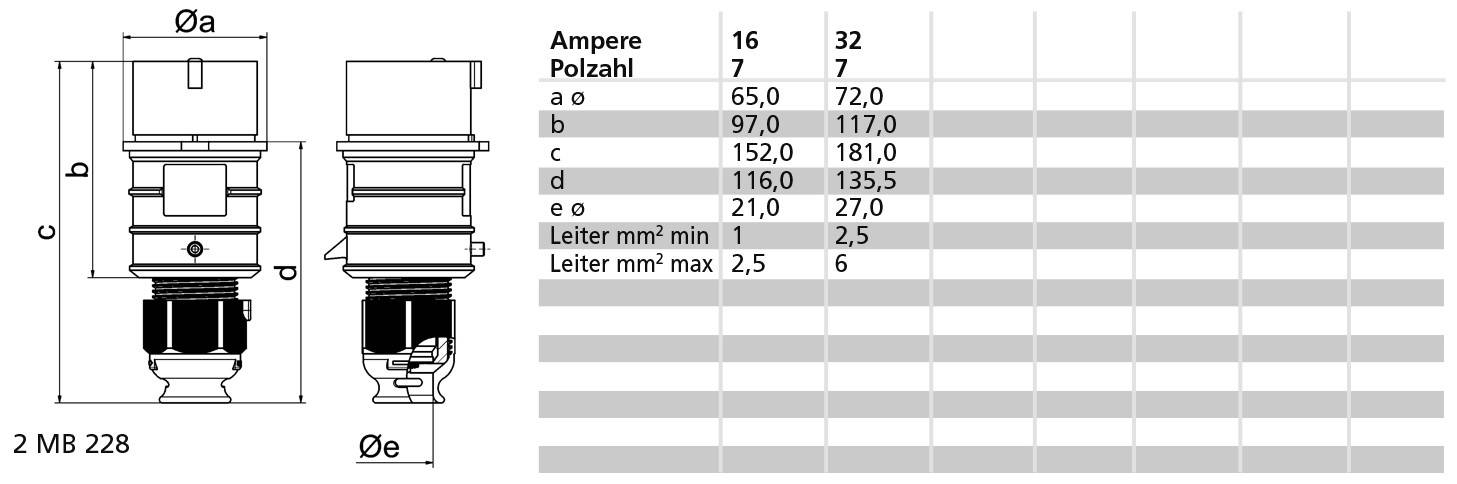

Diagramme d'un connecteur électrique avec dimensions : a = 65,0 mm, b = 97,0 mm, c = 152,0 mm. Tableau indiquant les valeurs pour 16 et 32 ampères.

Une fiche électrique bleue à plusieurs broches de contact, adaptée aux applications industrielles et aux appareils haute performance.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 15 décembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (285,00 € / unité(s))

285,00 €

Prix TTC

dont 0,07 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Courant IEC : 16 A.
Nombre de pôles : 7
Tension selon en 60309-2: 230 V (50+60 Hz) bleu
Position de l'heure : 9 h
Couleur caractéristique : bleu
Numéro RAL 5015
Inverseur de phase : non
Indice de protection (IP) : IP44
Technique de raccordement : borne à vis
Entrée de câble : presse-étoupe
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Mâle CEE

Tension nominale: 230 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne à vis

Modèle: Droit

: IP44

Couleur: bleu

Contenu: 1 pc(s)

Nombre de pôles: 7

Connexion: borne à vis

Matériau (détails): Plastique

Tension de fonctionnement: 230 V

: 5015

: Gland nut

: 7

: Plastic

: Nickel-plated

: 16 A

: Screwed terminal

: Straight

: CuZn

: IP44

: FAUX

: 9 h

: Blue

: 230 V (50+60 Hz) blue

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 3146351 Bals Elektrotechnik 210550 210550 Mâle CEE 16.0 A 7 pôles 230 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146351 Bals Elektrotechnik 210550 210550 Mâle CEE 16.0 A 7 pôles 230 V 1 pc(s)

Description

Connecteur TE
16A 7P (6P+PE) 230V (230V~) 9H IP44
Fréquence 50/60Hz
Couleur technique : bleu RAL 5015
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 2,5 mm2
Matériau du boîtier : polyamide
Technique de raccordement : avec borne à vis
Entrée de câble : avec presse-étoupe
Couleur de l'appareil : col bleu RAL 5015, presse-étoupe gris RAL 7035, capot bleu RAL 5015
Hauteur de l'appareil : 154 mm, largeur de l'appareil : 65 mm, profondeur de l'appareil : 74 mm
Autres caractéristiques techniques : pour câble d'une longueur min. Diamètre de 10 mm à max. Diamètre 21 mm, avec presse-étoupe TE MULTI-GRIP, décharge de traction intégrée, orifices de fuite d'eau supplémentaires et vis de blocage
