Name: Bals Elektrotechnik 210582 210582 Mâle CEE 16.0 A 4 pôles 230 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146149
Availability: BackOrder

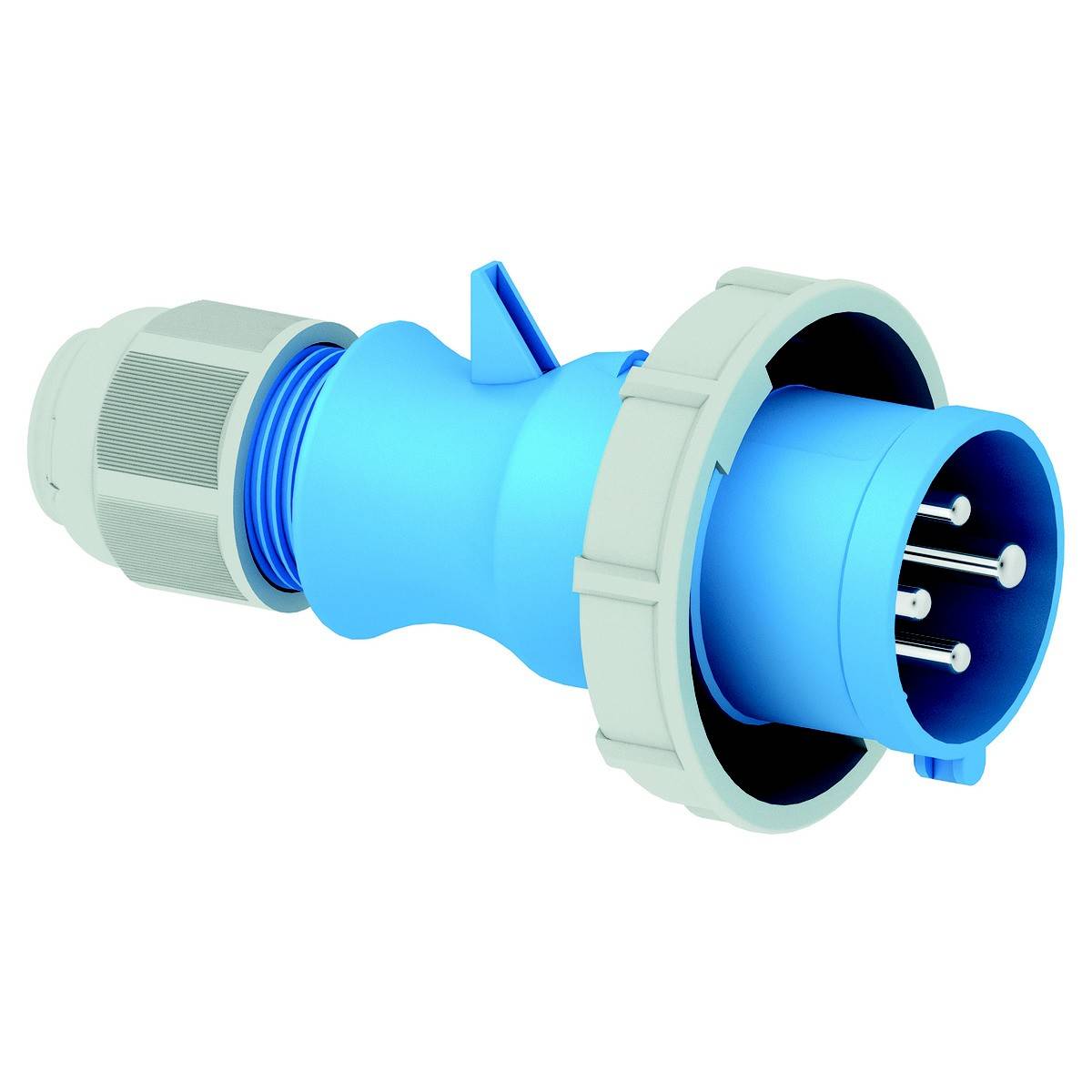

Un connecteur électrique bleu avec trois broches métalliques, entouré d'un boîtier isolant gris.

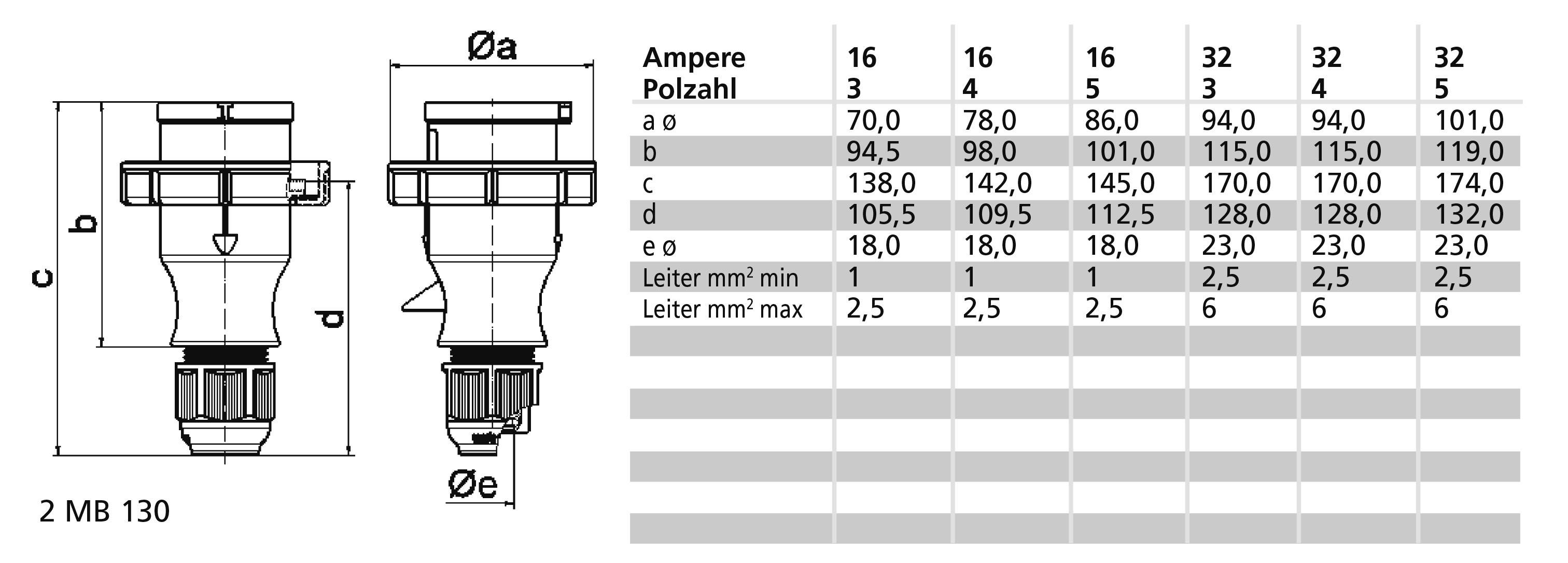

'Dessin technique d'une prise avec tableau.' Le dessin présente les dimensions : a, b, c, d et øa, øe. Le tableau indique les dimensions pour différents ampérages (16, 32, 63, 125).

Un connecteur CEE cylindrique bleu avec des accents gris, utilisé pour des connexions électriques industrielles.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 15 décembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (129,99 € / unité(s))

129,99 €

Prix TTC

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Courant IEC : 16 A.
Nombre de pôles : 4
Tension selon en 60309-2: 230 V (50+60 Hz) bleu
Position de l'heure : 9 h
Couleur caractéristique : bleu
Numéro RAL 5015
Inverseur de phase : non
Type de protection : IP67
Technique de raccordement : borne à vis
Entrée de câble : presse-étoupe
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Mâle CEE

Tension nominale: 230 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne à vis

Modèle: Droit

: IP67

Couleur: bleu

Contenu: 1 pc(s)

Nombre de pôles: 4

Connexion: borne à vis

Matériau (détails): Plastique

Tension de fonctionnement: 230 V

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 3146149 Bals Elektrotechnik 210582 210582 Mâle CEE 16.0 A 4 pôles 230 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146149 Bals Elektrotechnik 210582 210582 Mâle CEE 16.0 A 4 pôles 230 V 1 pc(s)

Description

Fiche mâle TLS avec raccord MULTI-GRIP
16A 4P (3P+PE) 230V (200 - 250V~) 9H IP67
Fréquence 50/60Hz
Couleur technique : bleu RAL 5015
Support de contact/contacts : le support de contact est en polyamide, les contacts sont nickelés en laiton
Section de conducteur maximale : 2,5 mm2
Matériau du boîtier : polyamide
Technique de raccordement : avec borne à vis
Entrée de câble : avec presse-étoupe
Couleur de l'appareil : boîtier bleu RAL 5015, anneau à baïonnette gris RAL 7035, presse-étoupe gris RAL 7035
Hauteur de l'appareil : 143 mm, largeur de l'appareil : 78 mm, profondeur de l'appareil : 78 mm
Autres caractéristiques techniques : le boîtier est monobloc, avec presse-étoupe MULTI-GRIP et décharge de traction intégrée, pour câble d'une minute. Diamètre de 8 mm à max. Diamètre 18 mm

Ce texte a été traduit par une machine.
