Name: Bals Elektrotechnik 21689 21689 Mâle CEE 16.0 A 5 pôles 400 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3145936
Availability: BackOrder

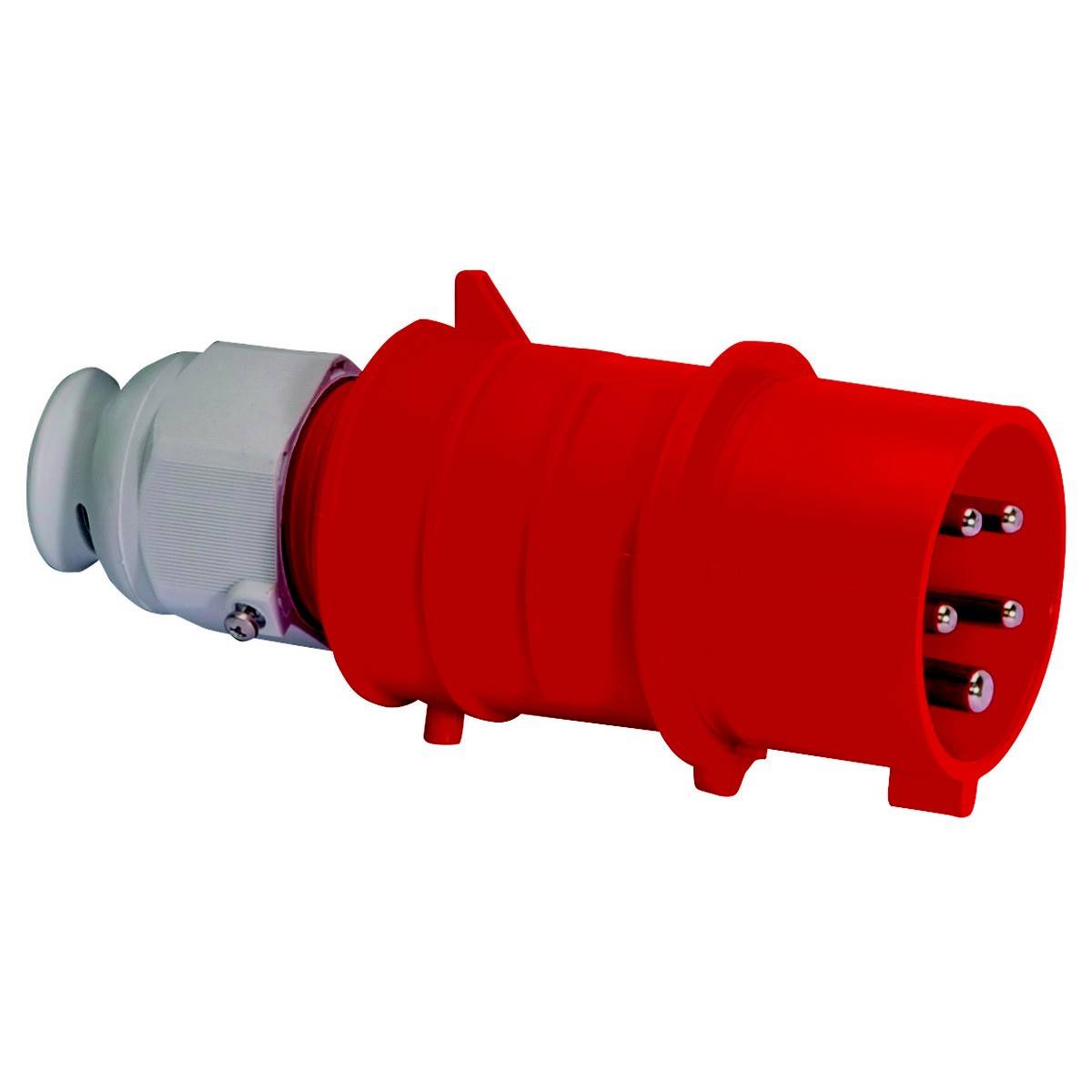

Connecteur industriel rouge avec cinq contacts métalliques, adapté aux exigences de haute tension dans les applications industrielles.

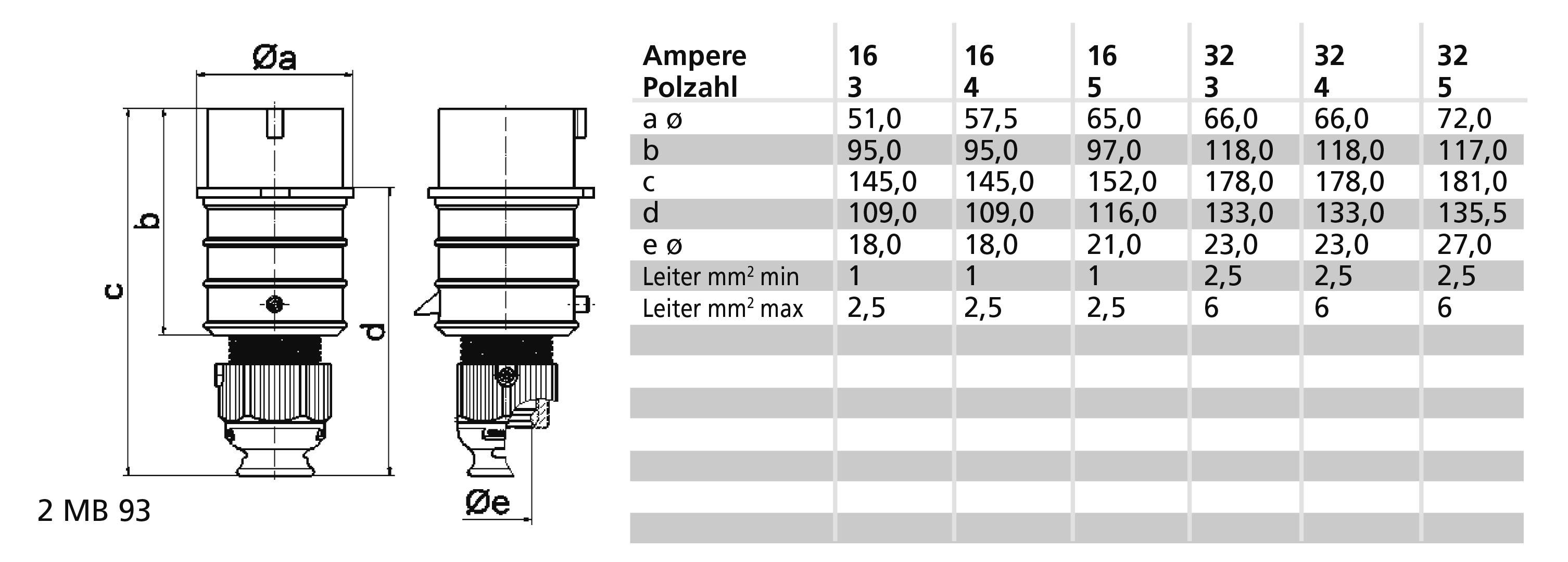

Dessin technique de fiches électroniques avec tableau. Le tableau présente les intensités de courant (16-32 ampères) et les dimensions (a-o, b, c, d, e).

Un connecteur industriel rouge à broches multiples. Adapté aux applications à haute performance, typiquement utilisé dans l'industrie.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mer. 2 décembre

8 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (47,99 € / unité(s))

47,99 €

Prix TTC

dont 0,02 € d’éco-part

Plus que 8 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Courant IEC : 16 A.
Nombre de pôles : 5
Tension selon en 60309-2: 400 V (50+60 Hz) rouge
Position de l'heure : 6 h
Couleur d'identification : rouge
Numéro RAL: 3000
Inverseur de phase : non
Indice de protection (IP) : IP44
Technique de raccordement : borne sans vis
Entrée de câble : presse-étoupe
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Mâle CEE

Tension nominale: 400 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne sans vis

Modèle: Droit

: IP44

Couleur: rouge

Contenu: 1 pc(s)

Nombre de pôles: 5

Connexion: borne

Matériau (détails): Plastique

Tension de fonctionnement: 400 V

: 3000

: Gland nut

: 5

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP44

: FAUX

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 3145936 Bals Elektrotechnik 21689 21689 Mâle CEE 16.0 A 5 pôles 400 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3145936 Bals Elektrotechnik 21689 21689 Mâle CEE 16.0 A 5 pôles 400 V 1 pc(s)

Description

FICHE MÂLE QUICK-CONNECT TE
16A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP44
Fréquence 50/60Hz
Couleur technique : rouge RAL 3000
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 2,5 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis avec bornes à ressort à ressort à cage
Entrée de câble : avec presse-étoupe
Couleur de l'appareil : capot de boîtier rouge RAL 3000, col rouge RAL 3000, presse-étoupe gris RAL 7035
Hauteur de l'appareil : 154 mm, largeur de l'appareil : 65 mm, profondeur de l'appareil : 74 mm
Autres caractéristiques techniques : pour câble d'une longueur min. Diamètre de 10 mm à max. Diamètre 21 mm, avec presse-étoupe TE MULTI-GRIP, décharge de traction intégrée, orifices de fuite d'eau supplémentaires et vis de blocage
