Name: Bals Elektrotechnik 2894 2894 Mâle CEE 16.0 A 5 pôles 400 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3147251
Availability: BackOrder

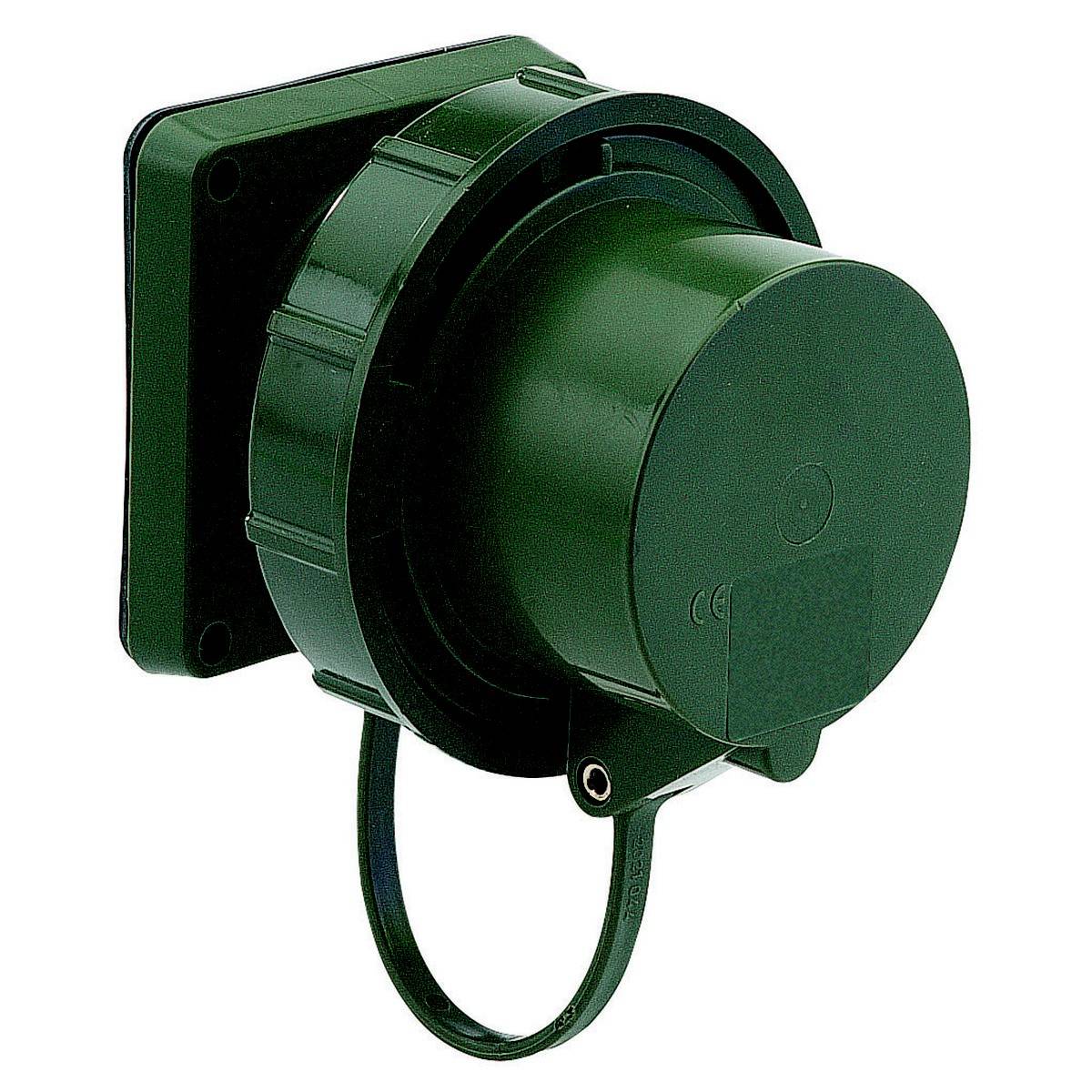

Prise électrique verte, ronde, avec boîtier fixe et capot de protection. Utilisable dans les environnements industriels ou extérieurs.

Un connecteur électrique vert avec capuchon, typiquement utilisé pour l'alimentation électrique dans les zones extérieures.

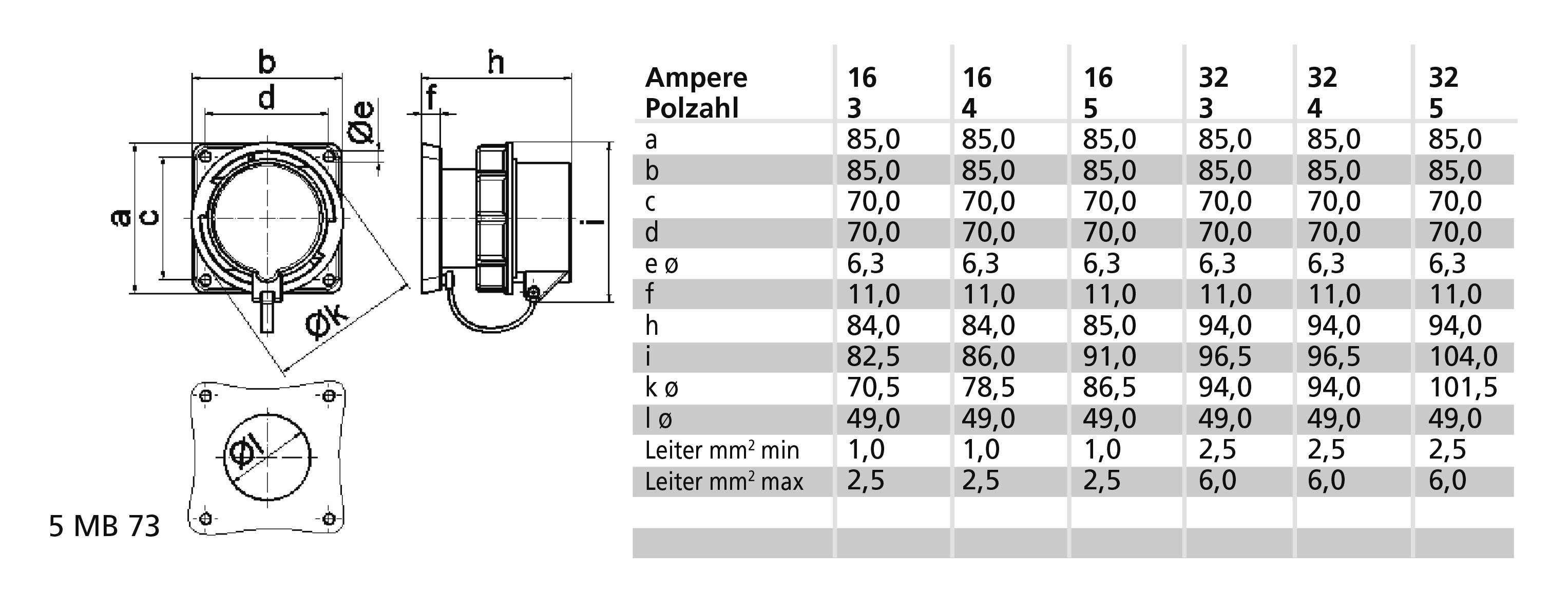

Dessin technique et tableau des dimensions pour connecteurs électriques. Le diagramme présente les détails de connexion ; le tableau répertorie les dimensions selon l'ampérage et le nombre de pôles.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 15 décembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (339,00 € / unité(s))

339,00 €

Prix TTC

dont 0,07 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Courant IEC : 16 A.
Tension selon en 60309-2: 400 V (50+60 Hz) rouge
Nombre de pôles : 5
Position de l'heure : 6 h
Couleur d'identification : vert
Numéro RAL : 6031
Type de protection : IP67
Technique de raccordement : borne à vis
Forme : connecteur d'équipement
Inverseur de phase : non
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : oui

Type de produit: Mâle CEE

Tension nominale: 400 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne à vis

Modèle: Droit

: IP67

Couleur: vert

Contenu: 1 pc(s)

Nombre de pôles: 5

Connexion: borne à vis

Matériau (détails): Plastique

Tension de fonctionnement: 400 V

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 3147251 Bals Elektrotechnik 2894 2894 Mâle CEE 16.0 A 5 pôles 400 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3147251 Bals Elektrotechnik 2894 2894 Mâle CEE 16.0 A 5 pôles 400 V 1 pc(s)

Description

Connecteur d'équipement, version TN droite
16A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP67
Fréquence 50/60Hz
Couleur caractéristique technique : vert bronze RAL 6031-F9
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 2,5 mm2
Matériau du boîtier : polyamide
Technique de raccordement : avec borne à vis
Entrée de câble : autre
Couleur de l'appareil : anneau à baïonnette vert bronze RAL 6031-F9, col vert bronze RAL 6031-F9, capot de fermeture vert bronze RAL 6031-F09, boîtier vert bronze RAL 6031-F9
Hauteur de l'appareil : 93 mm, largeur de l'appareil : 86,5 mm, profondeur de l'appareil : 82 mm
Cote de bride verticale : 85 mm, cote de bride horizontale : 85 mm
Pas de trou vertical : 70 mm, pas de trou horizontal : 70 mm
Autres caractéristiques techniques : avec capot de fermeture
Type VG : VG 96919 AP 001
