Name: Bals Elektrotechnik 4428 4428 Mâle CEE 16.0 A 3 pôles 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146925
Availability: BackOrder

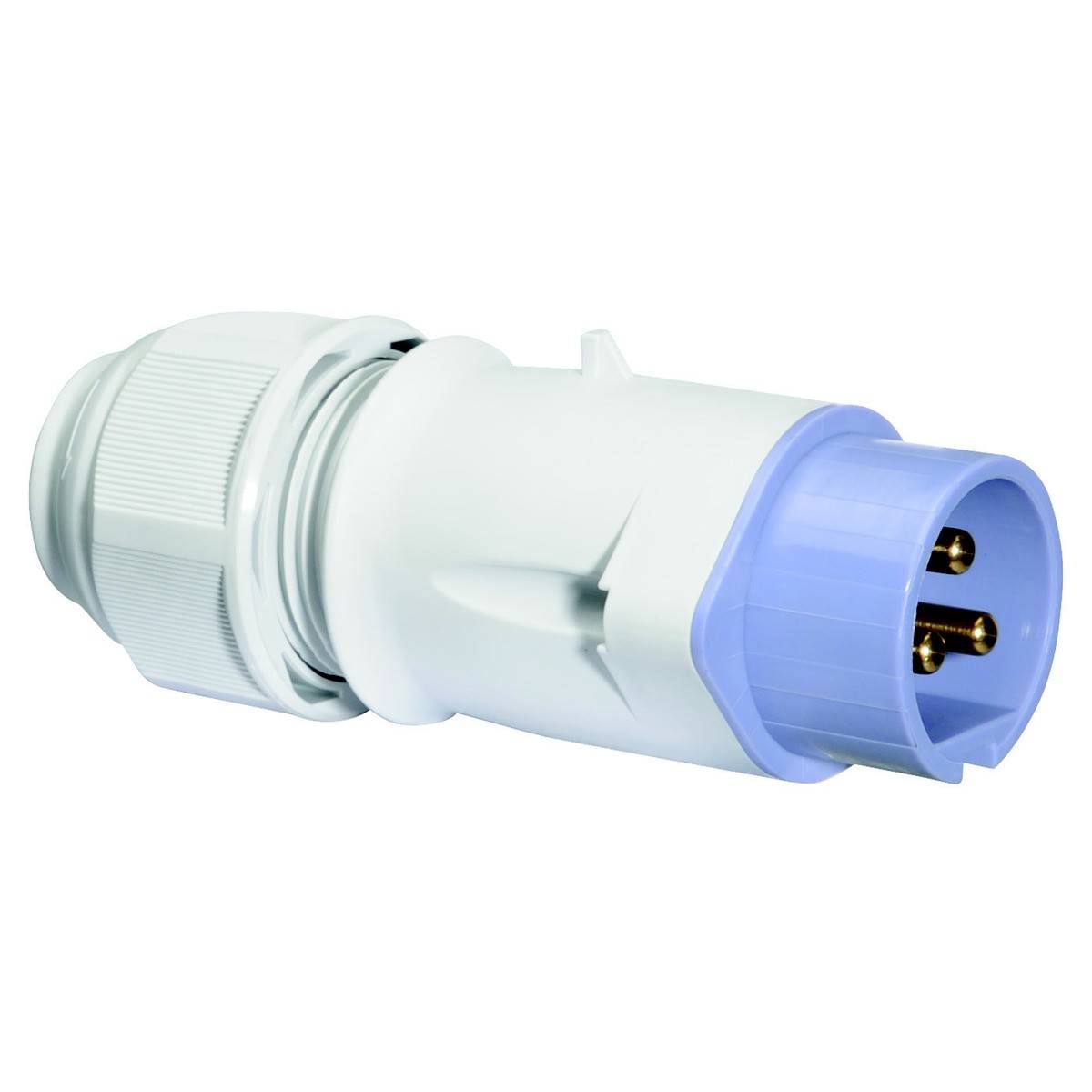

Un connecteur CEE blanc et bleu pour applications à forte puissance, vu de côté.

Une fiche blanche et violette à trois contacts métalliques pour le raccordement d'appareils électriques dans un environnement industriel.

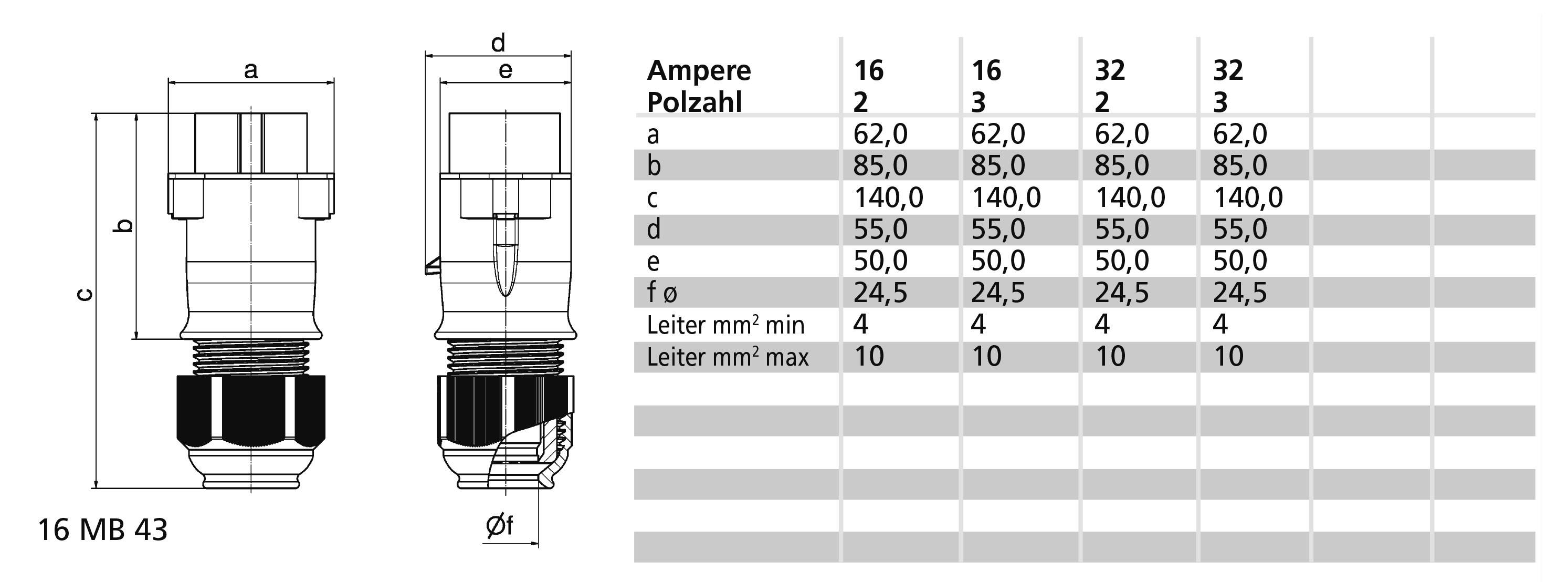

Dessin technique d'un connecteur avec cotes dimensionnelles et tableau indiquant l'intensité du courant (16, 32 ampères), le nombre de pôles et les dimensions.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 15 décembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (97,99 € / unité(s))

97,99 €

Prix TTC

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Courant IEC : 16 A.
Nombre de pôles : 3
Tension selon en 60309-2: Autres
Position de l'heure : 0 h
Couleur caractéristique : violet
Numéro RAL : 4005
Inverseur de phase : non
Indice de protection (IP) : IP44
Technique de raccordement : borne à vis
Entrée de câble : presse-étoupe
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Mâle CEE

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne à vis

Modèle: Droit

: IP44

Couleur: violet

Contenu: 1 pc(s)

Nombre de pôles: 3

Connexion: borne à vis

Matériau (détails): Plastique

: 4005

: Gland nut

: 3

: Plastic

: Nickel-plated

: 16 A

: Screwed terminal

: Straight

: CuZn

: IP44

: FAUX

: 0 h

: Purple

: Other

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 3146925 Bals Elektrotechnik 4428 4428 Mâle CEE 16.0 A 3 pôles 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146925 Bals Elektrotechnik 4428 4428 Mâle CEE 16.0 A 3 pôles 1 pc(s)

Description

Connecteur à faible tension;
16A 3p (3P) 24V (20 à 25V) pas de nez ou de rainure IP44
Fréquence 50/60Hz
Couleur technique : violet RAL 4005
Support de contact/contacts : le support de contact est en polyamide, les contacts sont nickelés en laiton
Section de conducteur maximale : 10,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : avec borne à vis
Entrée de câble : avec presse-étoupe
Couleur de l'appareil : capot gris RAL 7035, presse-étoupe gris RAL 7035, col violet RAL 4005
Hauteur de l'appareil : 141 mm, largeur de l'appareil : 62 mm, profondeur de l'appareil : 57 mm
Autres caractéristiques techniques : avec presse-étoupe MULTI-GRIP et décharge de traction intégrée, pour câble d'une minute. Diamètre de 11 mm à max. Diamètre 23 mm
