Name: Bals Elektrotechnik 468 468 Mâle CEE 16.0 A 3 pôles 50 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3147156
Availability: BackOrder

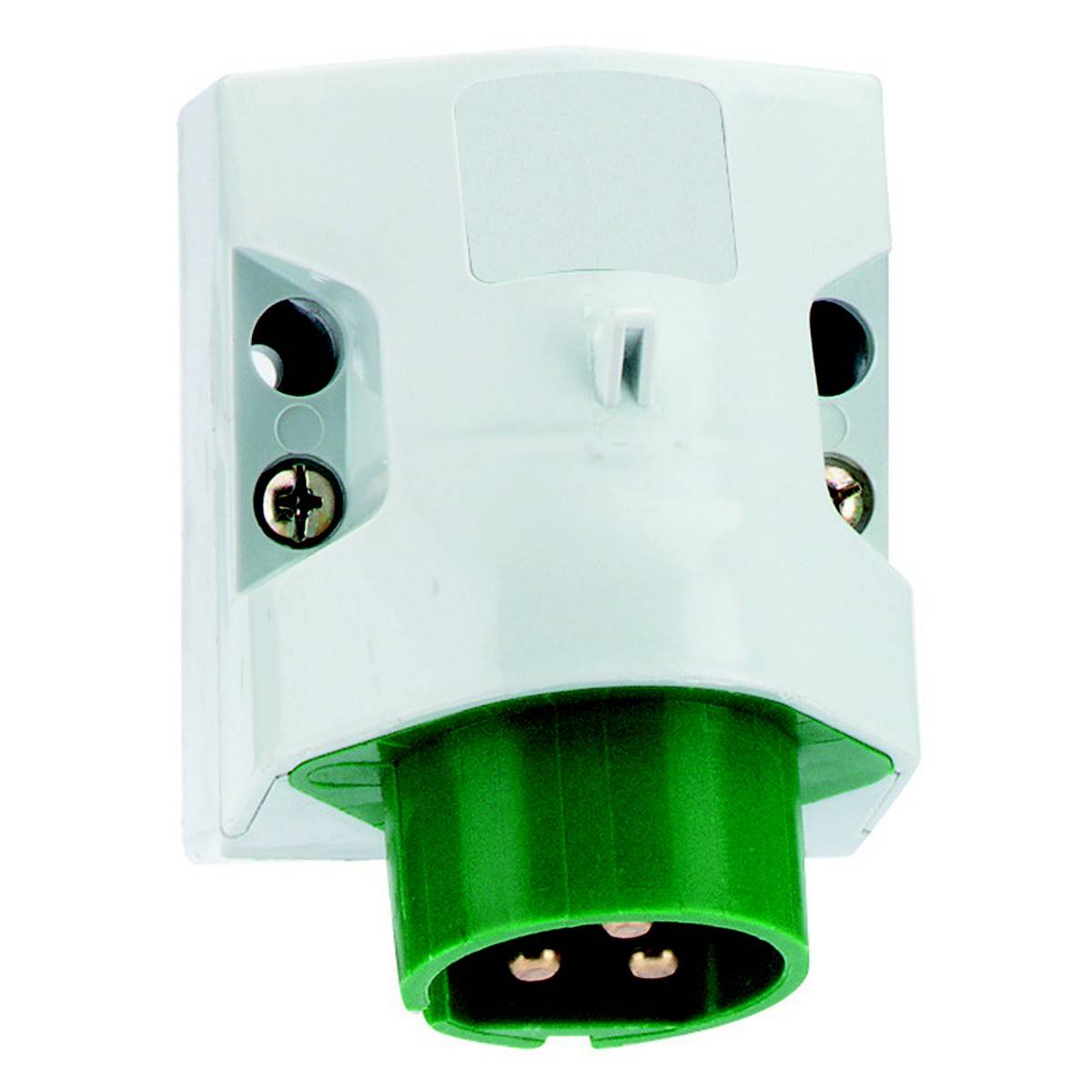

Une prise électrique cylindrique verte est branchée dans une prise murale blanche.

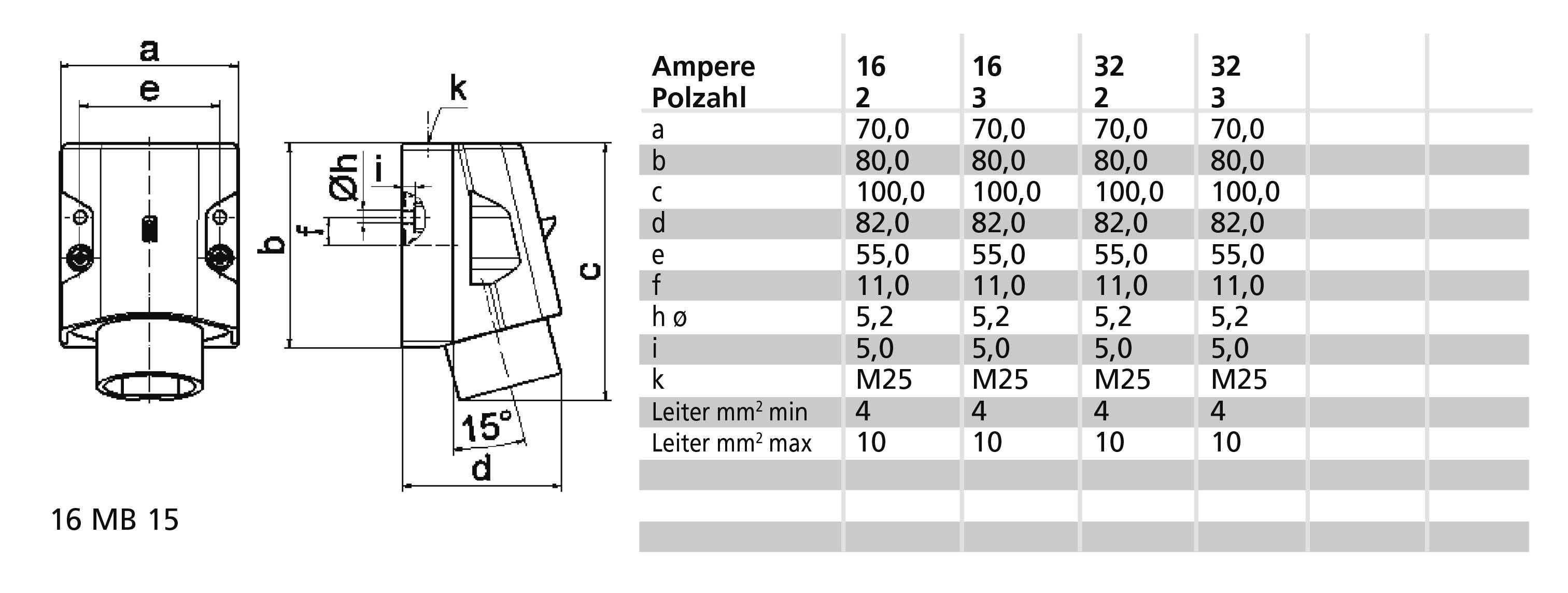

Dessin technique d'une fiche avec tableau. Présente les dimensions (a, b, c, d, e, øh, k) en mm et l'ampérage (16, 32) pour '16 MB 15'.

Prise électrique blanche avec une fiche verte, montée sur un mur. Plastique structuré, avec des vis de fixation.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 15 décembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (169,99 € / unité(s))

169,99 €

Prix TTC

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Courant IEC : 16 A.
Tension selon en 60309-2: 20-25 V / 40-50 V (100-200 Hz) vert
Nombre de pôles : 3
Position de l'heure : 4 h.
Couleur d'identification : vert
Numéro RAL : 6002
Indice de protection (IP) : IP44
Technique de raccordement : borne à vis
Forme : autre
Inverseur de phase : non
Sens de branchement : coudé
Matière : plastique
Matériau des contacts : CuZn
Contact de traitement de surface : non traité
Version militaire : non

Type de produit: Mâle CEE

Tension nominale: 50 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne à vis

Modèle: Coudé

: IP44

Couleur: vert

Contenu: 1 pc(s)

Nombre de pôles: 3

Connexion: borne à vis

Matériau (détails): Plastique

Tension de fonctionnement: 50 V

: 6002

: Other

: 3

: Plastic

: Untreated

: 16 A

: Screwed terminal

: Angled

: CuZn

: IP44

: FAUX

: 4 h

: Green

: 20-25 V / 40-50 V (100-200 Hz) green

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 3147156 Bals Elektrotechnik 468 468 Mâle CEE 16.0 A 3 pôles 50 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3147156 Bals Elektrotechnik 468 468 Mâle CEE 16.0 A 3 pôles 50 V 1 pc(s)

Description

Connecteur pour appareil mural à faible tension
16A 3p (3P) <50V vert 100-200Hz 4h IP44
Fréquence : 100 - 200 Hz
Couleur technique : vert RAL 6002
Taille du boîtier : 80x70 mm (H x L)
Support de contact/contacts : le support de contact est en polyamide, les contacts sont en laiton blanc
Section de conducteur maximale : 10,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : avec borne à vis
Entrée de câble : 1xM25 en haut
Couleur de l'appareil : partie inférieure du boîtier gris RAL 7035, partie supérieure du boîtier gris RAL 7035, col vert RAL 6002
Hauteur de l'appareil : 102 mm, largeur de l'appareil : 70 mm, profondeur de l'appareil : 63 mm
Autres caractéristiques techniques : l'entrée de câble est ouverte une fois en haut
