Name: binder 09 0632 90 04-20 Connecteur rond femelle, droit, embase femelle Nombre total de pôles: 4 Série (connecteur rond):
Brand: binder
SKU: 3215109
Availability: InStock

Un connecteur circulaire métallique avec plusieurs ouvertures rondes, adapté aux applications industrielles et aux câblages.

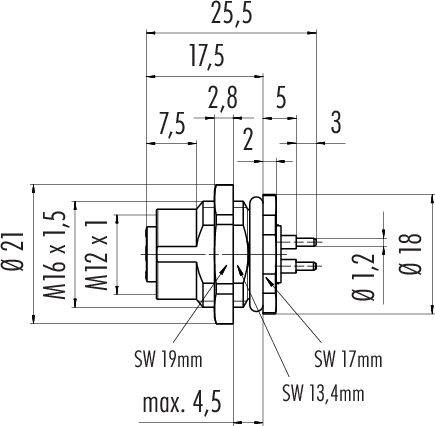

Dessin technique d'un connecteur avec dimensions : longueur totale 25,5 mm, diamètre 21 mm, filetage M16 x 1,5.

Diagramme de construction d'une pièce circulaire avec quatre trous numérotés et une encoche centrale. Une flèche indique un angle de 45°.

1/3

Photo non contractuelle

Type de produit

Connecteur rond

Forme

femelle, droit

embase femelle

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

2 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (17,49 € / unité(s))

17,49 €

Plus que 2 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

09 0632 90 04 série 813

Boîte à bride M12-T
Nombre de pôles : 4
non blindé
Soudage au trempé
IP68
UL
VDE
M16x1,5
vissable par l'avant

Nos services :

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance de passage : ≤ 5 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type: 09 0632 90 04

Type de produit: Connecteur rond

Forme: femelle, droit
embase femelle

Nombre total de pôles: 4

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 12 A

Courant nominal - arrondi: 12 A

Fermeture: vis

Tension nominale: 63 V

Matériau du contact: CuSn

: AWG 16

Référence fabricant: 09 0632 90 04-20

Nombre de pôles: 4

Section max.: 1.50 mm²

Gamme de section: 1.50 mm² (max)

Conforme à la norme RoHS: oui

: IP68

Série: 813

Documents et téléchargements

Fiche technique

Fiche technique 3215109 binder 09 0632 90 04-20 Connecteur rond femelle, droit, embase femelle Nombre total de pôles: 4 Série (connecteur rond):

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215109 binder 09 0632 90 04-20 Connecteur rond femelle, droit, embase femelle Nombre total de pôles: 4 Série (connecteur rond):

Description

Les connecteurs de puissance sont utilisés pour alimenter les moteurs AC, les entraînements et les commutateurs de moteur à des tensions élevées pendant de longues périodes, mais également pour les applications à basse tension telles que les composants Ethernet bus de terrain et les appareils réseau. Il s'agit principalement de connecteurs cylindriques M12, M18 et 7/8" qui peuvent être configurés par le client en fonction de la zone d'utilisation. Les connecteurs M12 avec codage K et S peuvent être utilisés jusqu'à une tension de mesure de 630 V AC.

Propriétés :

• 9 séries de produits
• Divers systèmes de verrouillage, dont M12, M18 et 7/8\"
• Codage, y compris M12 - S, -K, -T, -L et -US
• Indice de protection IP20 à IP69K
• 2 à 8 contacts, dont 2+PE, 3+PE et 4+PE
• Blindé et blindé
• Boîtier PUR et PVC
• Longueurs de câble de 0,5 m à 10 M.

Ce texte a été traduit par une machine.
