Name: binder 09-0136-70-03 Cosse cylindrique mâle mâle, coudé Nombre total de pôles: 3 Série (connecteur rond): 682 1 pc(s)
Brand: binder
SKU: 739387
Availability: InStock

Conrad
Pour chercher un produit, veuillez indiquer un mot-clé, un code produit, un n° EAN ou une référence
Mon compte

Me connecter / M'inscrire
Panier

Promotions Promotions
Secteurs Industriels
Univers Conrad

Marques propres
Services

Services sélectionnés pour vous
Solutions achats

Un connecteur noir rectangulaire avec un raccordement métallique, adapté aux connexions électriques dans des applications industrielles.

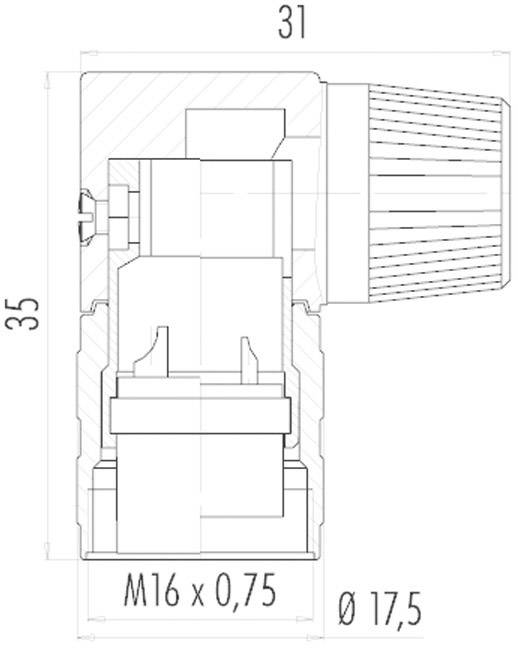

Dessin technique d'un connecteur fileté M16 x 0,75. Dimensions : 31 mm de longueur, 35 mm de hauteur, diamètre 17,5 mm.

1/2

Photo non contractuelle

Type de produit

Cosse cylindrique mâle

Forme

mâle, coudé

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison le jeu. 1 octobre

57 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (13,33 € / unité(s))

13,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteur circulaire miniature série 682

IP40

Caractéristiques techniques

Type: 09-0136-70-03

Type de produit: Cosse cylindrique mâle

Forme: mâle, coudé

Nombre total de pôles: 3

Connexion: à souder

Contenu: 1 pc(s)

Température max.: +90 °C

Courant nominal: 10 A

Température min.: -40 °C

Courant nominal - arrondi: 10 A

Fermeture: Raccord fileté

Tension nominale: 250 V

Matériau du contact: doré

Ø câble max.: 6 mm

Diam. câble (min.): 4 mm

Matériau boîtier: PA

: 20

Angle de raccordement: 180°

Référence fabricant: 09-0136-70-03

Gamme de Ø de câble: 4 - 6 mm

Nombre de pôles: 3

Section max.: 0.75 mm²

Gamme de section: 0.75 mm² (max)

: IP40

Série: 682

Documents et téléchargements

Fiche technique

Fiche technique 739387 binder 09-0136-70-03 Cosse cylindrique mâle mâle, coudé Nombre total de pôles: 3 Série (connecteur rond): 682 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 739387 binder 09-0136-70-03 Cosse cylindrique mâle mâle, coudé Nombre total de pôles: 3 Série (connecteur rond): 682 1 pc(s)

Description

· Connecteur avec système de verrouillage à vis conforme à la norme IEC 1309-9
· Excellentes propriétés CEM
· Montage du connecteur à l'aide de vis à tête fraisée et bombée

Description

· Connecteur avec système de verrouillage à vis conforme à la norme IEC 1309-9
· Excellentes propriétés CEM
· Montage du connecteur à l'aide de vis à tête fraisée et bombée

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

binder 09-0136-70-03 Cosse cylindrique mâle mâle, coudé Nombre total de pôles: 3 Série (connecteur rond): 682 1 pc(s)

Conrad Electronic

13,33 €^*

"Connecteur circulaire miniature série 680 binder 09-0308-00-03 1 pc(s)"

Conrad Electronic

7,08 €^*

Prix total:

20,41 €^*

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

binder 09-0136-70-03 Cosse cylindrique mâle mâle, coudé Nombre total de pôles: 3 Série (connecteur rond): 682 1 pc(s)

Conrad Electronic

13,33 €^*

"Connecteur circulaire miniature série 680 binder 09-0308-00-03 1 pc(s)"

Conrad Electronic

7,08 €^*

Prix total:

20,41 €^*

Quel type de connecteur rond cherchez-vous ?

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

"Connecteur circulaire miniature série 680 binder 09-0308-00-03 1 pc(s)"

Conrad Electronic

7,08 €^*

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

TRU COMPONENTS TC-13895632 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS TC-13895648 Connecteur rond mâle, Contact femelle Nombre total de pôles: 6 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS 1229336 Connecteur circulaire confectionné femelle, droit, embase mâle Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

14,16 €^*

TRU COMPONENTS TC-13895636 Connecteur rond mâle, Contact femelle Nombre total de pôles: 3 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

Connecteur de câble mâle, droit 2 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 2 I

Conrad Electronic

3,58 €^*

TE Connectivity 0462-209-16141 Contact unique pour connecteurs circulaires femelle, droit Série (connecteur rond): DT 1

Conrad Electronic

0,71 €^*

TRU COMPONENTS 739653 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

5,83 €^*

Connecteur pour montage en facade embase mâle 3 pôles 13 A 250 V/AC IP68 Weipu SP1312 / P 3

Conrad Electronic

4,16 €^*

Connecteur de câble mâle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 3 I

Conrad Electronic

3,58 €^*

connecteur de cable mâle, droit 4 pôles 5 A 200 V/AC IP68 Weipu SP1310 / P 4 I

Conrad Electronic

3,58 €^*

connecteur de cable femelle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / S 3 I

Conrad Electronic

3,58 €^*

TRU COMPONENTS 1168962 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

7,91 €^*

Connecteur de cable circulaire mâle, droit Ø 12 2 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1210/P2 I

Conrad Electronic

9,16 €^*

circulaire femelle, droit Ø 12 3 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1212/S3

Conrad Electronic

6,66 €^*

TRU COMPONENTS TC-13895576 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX12

Conrad Electronic

3,16 €^*

Capuchon d'étanchéité IP68 Contenu: 1 pc(s) Weipu SP2111

Conrad Electronic

0,50 €^*

TRU COMPONENTS TC-13895624 Connecteur rond mâle, Contact femelle Nombre total de pôles: 9 Série (connecteur rond): GX16

Conrad Electronic

3,99 €^*

TRU COMPONENTS 1094581 Adaptateur pour connecteur circulaire mâle, droit, femelle, droit Nombre total de pôles: 4 1 pc(s

Conrad Electronic

14,16 €^*

binder 09-0135-70-03 Cosse cylindrique mâle mâle, coudé Nombre total de pôles: 3 Série (connecteur rond): 682 1 pc(s)

Conrad Electronic

14,16 €^*

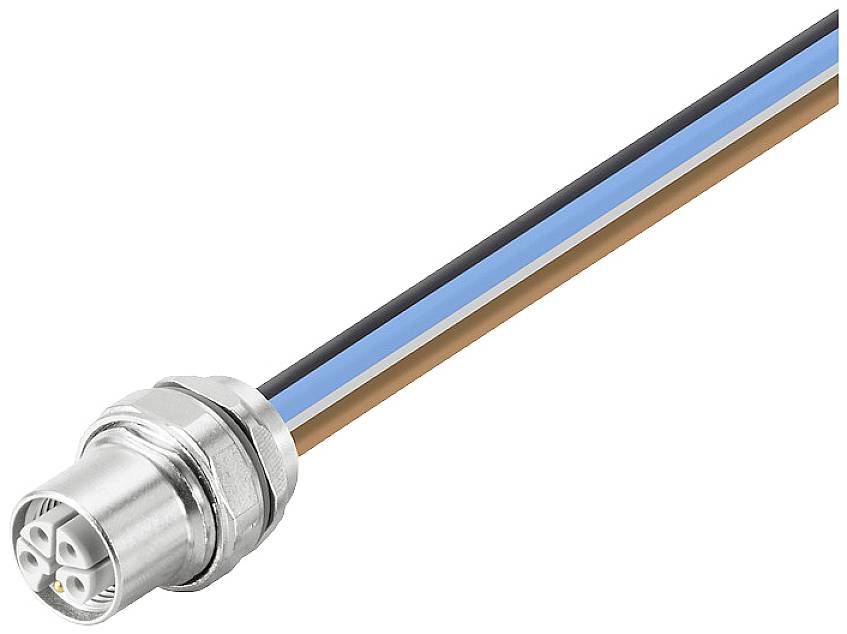

Weidmüller 2625940000 Embase M12 Femelle 0.30 m Nombre de pôles: 5 1 pc(s) Piece

Conrad Electronic

34,99 €^*

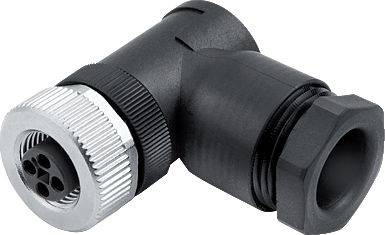

binder 99 0630 58 04-20 Connecteur rond femelle, coudé Nombre total de pôles: 4 Série (connecteur rond): 813 1 pc(s)

Conrad Electronic

19,99 €^*

binder 99 0629 58 04-20 Connecteur rond mâle, coudé Nombre total de pôles: 4 Série (connecteur rond): 813 1 pc(s)

Conrad Electronic

19,16 €^*

Lutronic 2620 07 T22 CB 100 Connecteur rond embase femelle à encastrer Nombre total de pôles: 7 1 pc(s)

Conrad Electronic

11,66 €^*

Lutronic 2650 07 T12 CB T Connecteur rond mâle, droit Nombre total de pôles: 7 1 pc(s)

Conrad Electronic

11,66 €^*

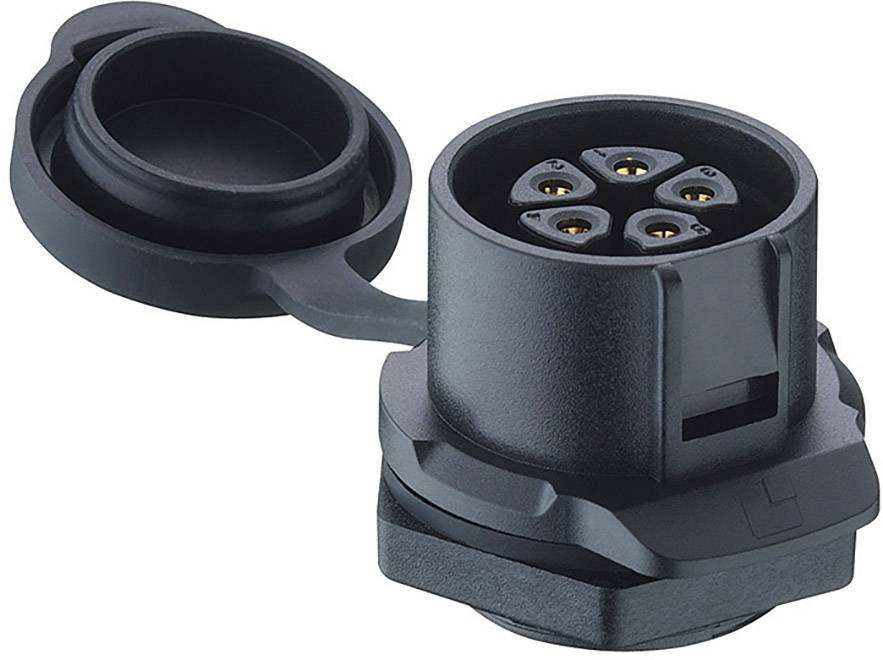

Lutronic 2620 04 T22 CB 100 Connecteur rond embase femelle à encastrer Nombre total de pôles: 4 1 pc(s)
