Name: binder 99 0629 58 04-20 Connecteur rond mâle, coudé Nombre total de pôles: 4 Série (connecteur rond): 813 1 pc(s)
Brand: binder
SKU: 3215775
Availability: InStock

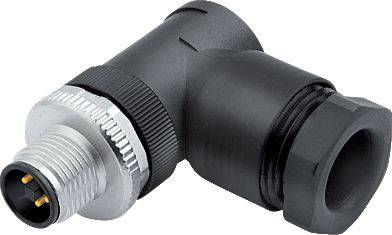

Un connecteur industriel noir coudé avec trois broches métalliques et un filetage, adapté aux applications mécaniques et électriques.

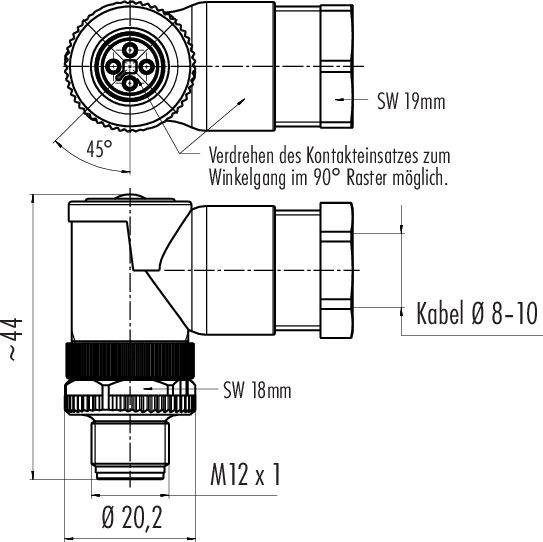

Dessin technique d'une prise : vue latérale et vue supérieure avec dimensions. Les angles et le diamètre du câble sont indiqués.

'Schéma de câblage d'une fiche à 5 pôles avec une rotation de 45°. Contacts numérotés de 1 à 4, carré central avec une flèche au niveau du contact 3.'

1/3

Photo non contractuelle

Type de produit

Connecteur rond

Forme

mâle, coudé

Nombre total de pôles

Connexion

borne à vis

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

8 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (19,16 € / unité(s))

19,16 €

Plus que 8 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

99 0629 58 04 série 813

Connecteur coudé M12-T
Nombre de pôles : 4
8.0 à 10.0 mm
non blindé
borne à vis
IP67
UL
VDE

Nos services :

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance de passage : ≤ 5 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PA
Passage de câble : 8.0 - 10.0 mm
Type de montage : montage sur câble

Type: 99 0629 58 04

Type de produit: Connecteur rond

Forme: mâle, coudé

Nombre total de pôles: 4

Connexion: borne à vis

Contenu: 1 pc(s)

Courant nominal: 12 A

Courant nominal - arrondi: 12 A

Fermeture: vis

Tension nominale: 63 V

Matériau du contact: CuZn

Matériau boîtier: PA

: AWG 16

Référence fabricant: 99 0629 58 04-20

Nombre de pôles: 4

Section max.: 1.50 mm²

Gamme de section: 1.50 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 813

Documents et téléchargements

Fiche technique

Fiche technique 3215775 binder 99 0629 58 04-20 Connecteur rond mâle, coudé Nombre total de pôles: 4 Série (connecteur rond): 813 1 pc(s)

Description

Les connecteurs de puissance sont utilisés pour alimenter les moteurs AC, les entraînements et les commutateurs de moteur à des tensions élevées pendant de longues périodes, mais également pour les applications à basse tension telles que les composants Ethernet bus de terrain et les appareils réseau. Il s'agit principalement de connecteurs cylindriques M12, M18 et 7/8" qui peuvent être configurés par le client en fonction de la zone d'utilisation. Les connecteurs M12 avec codage K et S peuvent être utilisés jusqu'à une tension de mesure de 630 V AC.

Propriétés :

• 9 séries de produits
• Divers systèmes de verrouillage, dont M12, M18 et 7/8\"
• Codage, y compris M12 - S, -K, -T, -L et -US
• Indice de protection IP20 à IP69K
• 2 à 8 contacts, dont 2+PE, 3+PE et 4+PE
• Blindé et blindé
• Boîtier PUR et PVC
• Longueurs de câble de 0,5 m à 10 M.

Ce texte a été traduit par une machine.

Description

Quel type de connecteur rond cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

TRU COMPONENTS TC-13895632 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS TC-13895648 Connecteur rond mâle, Contact femelle Nombre total de pôles: 6 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS 1229336 Connecteur circulaire confectionné femelle, droit, embase mâle Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

14,16 €^*

TRU COMPONENTS TC-13895636 Connecteur rond mâle, Contact femelle Nombre total de pôles: 3 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

Connecteur de câble mâle, droit 2 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 2 I

Conrad Electronic

3,58 €^*

TE Connectivity 0462-209-16141 Contact unique pour connecteurs circulaires femelle, droit Série (connecteur rond): DT 1

Conrad Electronic

0,71 €^*

TRU COMPONENTS 739653 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

5,83 €^*

Connecteur pour montage en facade embase mâle 3 pôles 13 A 250 V/AC IP68 Weipu SP1312 / P 3

Conrad Electronic

4,16 €^*

Connecteur de câble mâle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 3 I

Conrad Electronic

3,58 €^*

connecteur de cable mâle, droit 4 pôles 5 A 200 V/AC IP68 Weipu SP1310 / P 4 I

Conrad Electronic

3,58 €^*

connecteur de cable femelle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / S 3 I

Conrad Electronic

3,58 €^*

TRU COMPONENTS 1168962 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

7,91 €^*

Connecteur de cable circulaire mâle, droit Ø 12 2 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1210/P2 I

Conrad Electronic

9,16 €^*

circulaire femelle, droit Ø 12 3 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1212/S3

Conrad Electronic

6,66 €^*

TRU COMPONENTS TC-13895576 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX12

Conrad Electronic

3,16 €^*

Capuchon d'étanchéité IP68 Contenu: 1 pc(s) Weipu SP2111

Conrad Electronic

0,50 €^*

TRU COMPONENTS TC-13895624 Connecteur rond mâle, Contact femelle Nombre total de pôles: 9 Série (connecteur rond): GX16

Conrad Electronic

3,99 €^*

TRU COMPONENTS 1094581 Adaptateur pour connecteur circulaire mâle, droit, femelle, droit Nombre total de pôles: 4 1 pc(s

Conrad Electronic

14,16 €^*

binder 99 0630 58 04-20 Connecteur rond femelle, coudé Nombre total de pôles: 4 Série (connecteur rond): 813 1 pc(s)

Conrad Electronic

19,99 €^*

binder 09-0136-70-03 Cosse cylindrique mâle mâle, coudé Nombre total de pôles: 3 Série (connecteur rond): 682 1 pc(s)

Conrad Electronic

13,33 €^*

binder 99 0634 500 04-20 Connecteur rond femelle, droit Nombre total de pôles: 4 Série (connecteur rond): 813 1 pc(s)

Conrad Electronic

21,66 €^*

binder 99-0079-102-04 Cosse cylindrique mâle mâle, droit Nombre total de pôles: 4 Série (connecteur rond): 711 1 pc(s)

Conrad Electronic

10,83 €^*

binder 99 1631 812 04 Connecteur rond miniature mâle, droit Nombre total de pôles: 4 1 pc(s)

Conrad Electronic

24,99 €^*

binder 09 0632 90 04-20 Connecteur rond femelle, droit, embase femelle Nombre total de pôles: 4 Série (connecteur rond):

Conrad Electronic

17,49 €^*

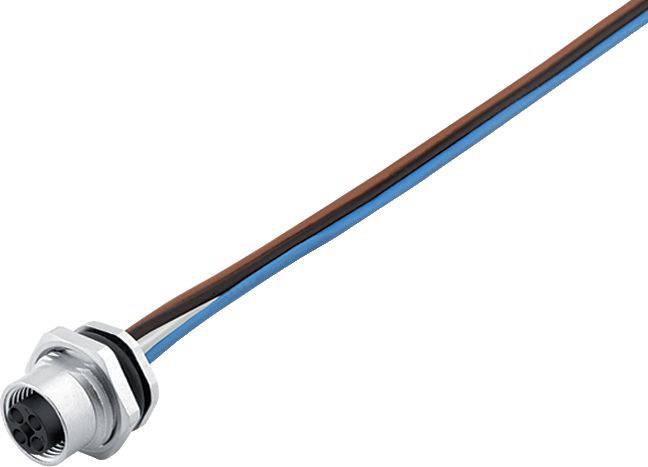

binder 09 0632 120 04-20 Connecteur rond femelle, droit Nombre total de pôles: 4 Série (connecteur rond): 813 1 pc(s)

Conrad Electronic

21,66 €^*

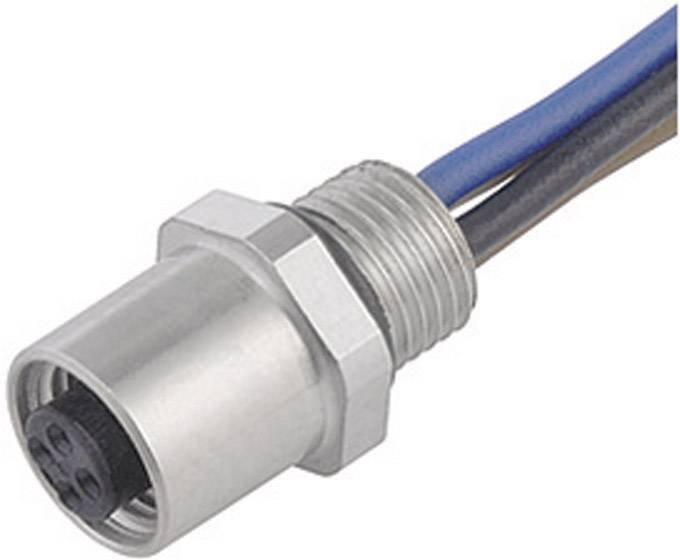

binder 09-3112-00-04 Embase M5 embase femelle Nombre de pôles: 4 1 pc(s)

Conrad Electronic

18,33 €^*

binder 09-0113-25-05 Cosse cylindrique mâle mâle, droit Nombre total de pôles: 5 Série (connecteur rond): 723 1 pc(s)

Conrad Electronic

23,33 €^*

binder 09 0691 070 04 Connecteur rond miniature embase mâle Nombre total de pôles: 3 1 pc(s)

Conrad Electronic

22,49 €^*

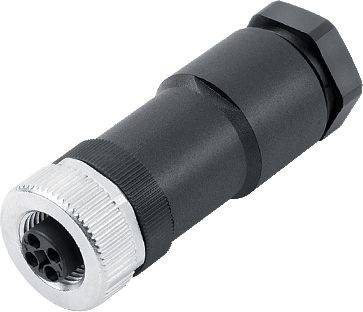

binder 99 0630 19 04-20 Connecteur rond femelle, droit Nombre total de pôles: 4 Série (connecteur rond): 813 1 pc(s)

Conrad Electronic

20,83 €^*

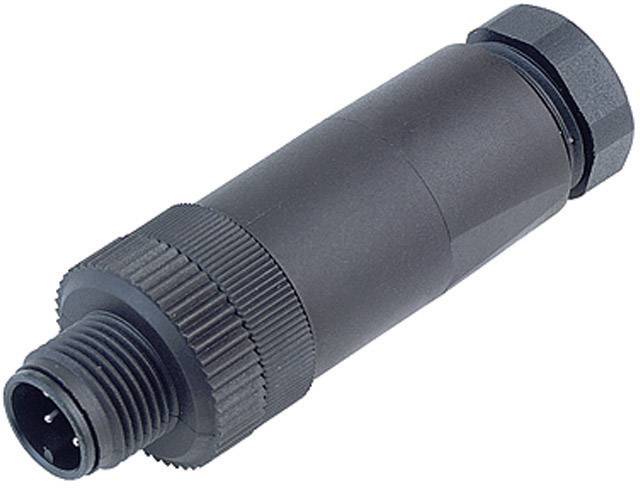

binder 99-0429-43-04 Connecteur non confectionné pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 4 1 pc(s) Pi
