Name: binder 76 0632 1011 00005-0200-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit, embase femel
Brand: binder
SKU: 3216766
Availability: OutOfStock

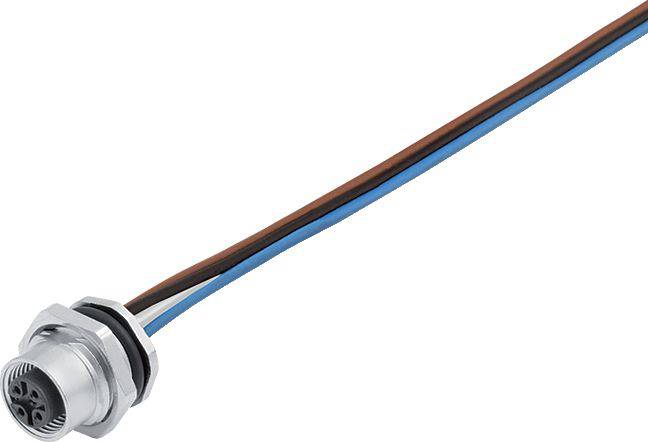

Connecteur à quatre fils, de couleur brune, bleue et deux nuances de noir, adapté pour la connexion électrique.

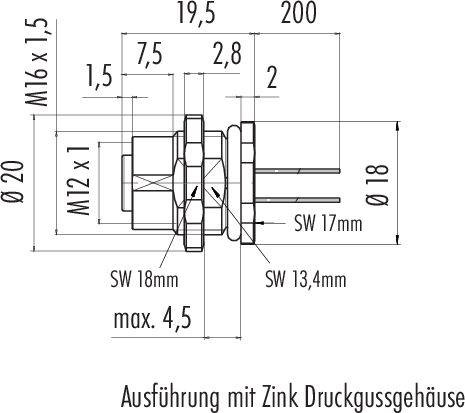

Connecteur 'M12 x 1' avec boîtier en zinc moulé sous pression, dimensions : diamètre 20 mm, longueur 19,5 mm, avec écrous et filetages, max. 4,5 mm.

Diagramme d'une fiche à 5 broches avec numérotation des couleurs : 1 marron, 2 blanc, 3 bleu, 4 noir, 5 gris. Présente un marquage à 45°.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

embase femelle

Coté A

M12

Nombre de pôles

Tension nominale

60 V

Fiche technique (PDF)

Livraison avant le jeu. 8 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (23,33 € / unité(s))

23,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

76 0632 1011 00005-0200 série 763

Boîte à bride M12-A
Nombre de pôles : 5
non blindé
Tresses
IP68/IP69K
UL
M16x1.5 FMT
vissable par l'avant

Nos services :

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type: 76 0632 1011 00005-0200

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: femelle, droit
embase femelle

Coté A: M12

Nombre de pôles: 5

Tension nominale: 60 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.25 mm²

Connexion: extrémités de câbles ouvertes

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M16

Codification: A

Matériau du contact: CuSn

Revêtement du contact: Au (or)

Type de montage capteur/actionneur: Montage sur face arrière

: IP68/IP69K

Type de fermeture: à vis

Référence fabricant: 76 0632 1011 00005-0200-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Documents et téléchargements

Fiche technique

Fiche technique 3216766 binder 76 0632 1011 00005-0200-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit, embase femel

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3216766 binder 76 0632 1011 00005-0200-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit, embase femel

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
