Bungard SMT 3000 ECO Plus Plan de travail 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Plan de travail
Tension de fonctionnement
240 V/AC
Poids
15000 g
Longueur
600 mm
Largeur
600 mm
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
7 679,17 €
3
2% = 187,38 €
7 491,79 €
5
3% = 261,86 €
7 417,31 €
10
4% = 311,78 €
7 367,39 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (7 679,17 € / unité(s))
7 679,17 €
hors 50,00 €
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails

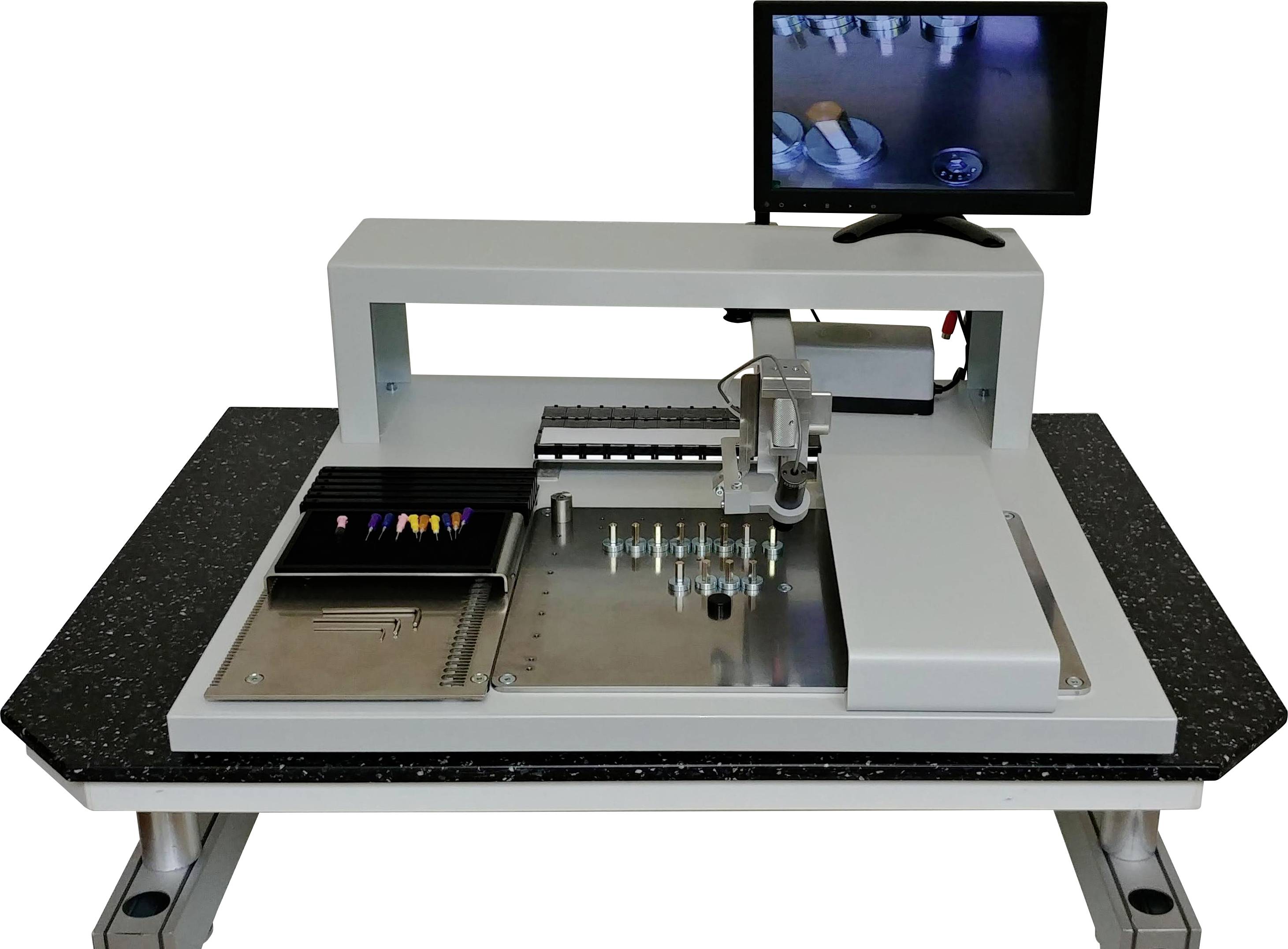

Manipulateur manuel Pick&place SMT3000 ECO plus (avec caméra et écran)
- Manipulateur pour le montage de composants CMS
- Portail XY facile à utiliser avec tête de montage sur l'axe Z.
- Avec support pour circuit imprimé magnétique flexible, repose-main
- Rail de fixation avec 5 entrées de bande et support de composant universel
- Support avec 36 conteneurs et pompe à vide
- Boîtier et repose-mains pulsés en gris clair 7035
Nos services :
Caractéristiques techniques
- Puissance de montage : env. 200-500 SMD/heure
- Surface de montage : 270 x 170 mm
- Tête de montage en Z : 25 mm
- Angle de rotation : 0 - 360 degrés
- Kit de base 5 sangles pouvant être ajoutées (en option au moyen de rails supplémentaires max. 19 x 8 mm)
- Matériau en vrac : support avec max. 36 conteneurs
- Plage : 0402 - 70 x 70 mm
- max. Hauteur du composant : 20 mm
- min. Dimensions du circuit imprimé : 8 x 8 mm
- max. EPAISSEUR de circuit imprimé : 10 mm
- Hauteur libre max. Sous LP : 18 mm
- max. Dimensions du circuit imprimé : 340 x 170 mm
- Humidité : 50-75%
- Température de fonctionnement : 15-30°C
- Bruit : 50-70dB
- Type de produit
Plan de travail
- Tension de fonctionnement
240 V/AC
- Poids
15000 g
- Longueur
600 mm
- Largeur
600 mm
- Hauteur
200 mm
- Contenu
1 pc(s)
- Type
SMT 3000 ECO Plus
- Conforme à la norme RoHS
oui
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417729 Bungard SMT 3000 ECO Plus Plan de travail 1 pc(s)
Description
Manipulateur pour la fabrication de prototypes et de petites séries. La tête Pick & place brevetée permet une manipulation pratique des composants CMS. Le système modulaire peut être configuré pour n'importe quelle utilisation. Le système réalise l'ensemble du processus, de l'application de la pâte de lottage ou de la colle jusqu'au montage des différents composants. Le guidage facile de la tête de montage permet de placer les SMD avec précision
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Dispositif de dosage
- Le manipulateur peut être étendu en un distributeur à l'aide d'un compresseur et d'un appareil de dosage manuel. En plus de la pâte de lottage et de la colle, d'autres supports peuvent également être utilisés.
- Alimentation des composants
- Les composants peuvent être fournis à la fois dans la sangle et en vrac sur le système pour traitement.
- Papier peint
- Les papiers peints peuvent être utilisés en grande quantité sur le lieu de travail. Lors du retrait de la bande de couverture, la sangle est automatiquement placée en amont et les composants à traiter sont libérés.
- Distributeur de ceinture de laboratoire
- Le distributeur de ceinture de laboratoire permet de traiter les coupes de sangle nécessaires à la production. Les différents composants peuvent être retirés directement de la sangle et ne doivent pas être rechargés dans des conteneurs de matériaux en vrac.
- Conteneur de matériaux en vrac
- Le conteneur de matériaux en vrac fournit des condensateurs, des résistances et des circuits intégrés au manipulateur.
- Accessoire pour appareil photo
- Grâce à une caméra adaptée directement à la tête de montage, l'ensemble du processus de montage, du retrait jusqu'au positionnement du composant, peut être affiché sur un moniteur.
