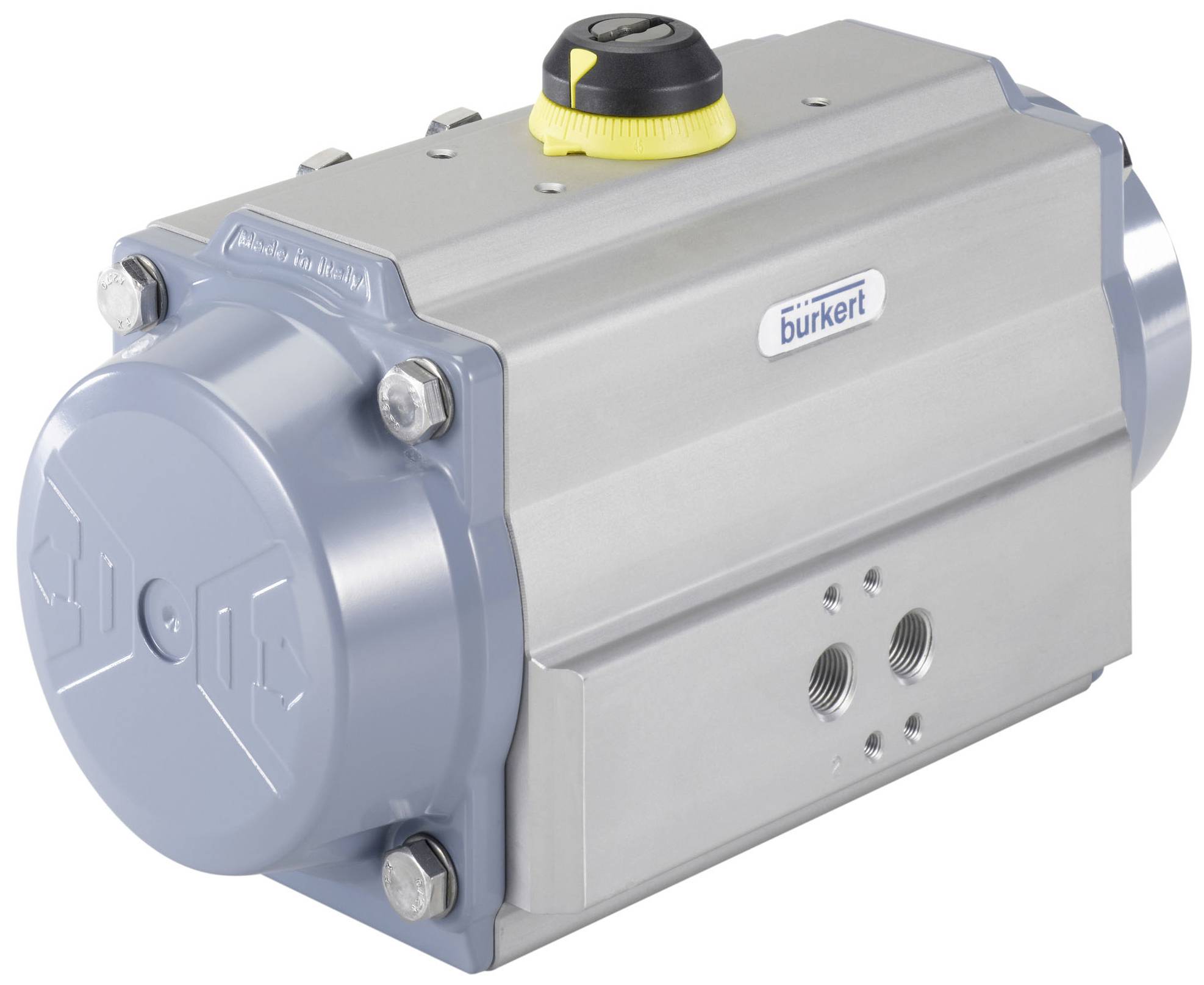

Bürkert Commande pivotante 214527 2051 Matériau du boîtier: aluminium 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
420,83 €
3
2% = 10,26 €
410,57 €
5
3% = 14,35 €
406,48 €
10
4% = 17,08 €
403,75 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (420,83 € / unité(s))
420,83 €
HT
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Entraînement rotatif pneumatique
- Programme modulaire pour montage sur des raccords tels que des robinets à bille et des vannes d'arrêt
- Interfaces selon NAMUR et ISO 5211
- Retour de position (également possible pour les applications ex) avec le type 1061
- Montage du positionneur de commande SIDE type 8792/3 possible
- ATEX - 2014/34/UE
Caractéristiques techniques
- Entraînement - propulsion matière catégorie : métaux légers
- Entraînement - entraînement matériau : aluminium
- Entraînement - raccord d'air de commande type : filetage intérieur
- Entraînement - raccord d'air de commande type de filetage : g
- Entraînement - raccord d'air de commande diamètre (pouce) : 1/4 pouce
- Entraînement - limitation de course : H005 standard
- Entraînement - taille de l'entraînement rotatif : 220
- Entraînement - nombre de ressorts / ressorts par piston d'entraînement : aucun
- Entraînement - angle de rotation : 90 degrés
- Entraînement - bride de montage conforme à la norme ISO 5211 : oui
- Entraînement - interface entraînement/raccord bride : F07/F10
- Entraînement - interface arbre d'entraînement/raccord : 22 mm
- Matériau d'étanchéité - joint de piston matériau catégorie : élastomère
- Matériau du joint - joint de piston matériau : m-NBR
- Pression & température - température ambiante min. : -40 °C.
- Pression & température - température ambiante max. : 80 °C.
- Pression et température - pression de commande min. : 2,5 bar
- Pression et température - pression de commande max. : 8 bar
- Fonctions - arrêt d'urgence : non
- Propriétés de l'appareil - sous-groupe de produits : entraînements
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction de commande : I - double effet
- Type de produit
Commande pivotante
- Pression de service (max.)
8 bar
- Temp. min. de l'appareil
-40 °C
- Temp. max. de l'appareil
80 °C
- Référence fabricant
214527
- Taille
220
- Pression de service (min.)
2.5 bar
- Pression de fonctionnement min.
2.5 bar
- Milieu d'utilisation
air comprimé
- Matériau isolant
NBR
- Raccord à air comprimé
G 1/4
- Matériau du boîtier
aluminium
- Matériau
aluminium
- Température ambiante max.
80 °C
- Température ambiante min.
-40 °C
- Mode de fonctionnement
double effet
Documents et téléchargements
Fiche technique
Fiche technique 3047132 Bürkert Commande pivotante 214527 2051 Matériau du boîtier: aluminium 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047132 Bürkert Commande pivotante 214527 2051 Matériau du boîtier: aluminium 1 pc(s)
Description
Le réducteur d'orientation pneumatique de type 2051 se compose d'un entraînement à piston linéaire pneumatique simple ou double effet avec une interface mécanique universelle conforme à la norme ISO 5211. La force de pression de l'air de commande ou la force des champs de réinitialisation fait tourner l'arbre de transmission de 90º. Le mouvement de rotation peut à son tour être utilisé pour actionner des actionneurs appropriés tels que des robinets à bille ou des vannes d'arrêt.
En outre, l'entraînement rotatif peut être combiné avec les actionneurs de la série 8792/3. Pour une consultation pure de la position, l'entraînement peut être équipé des boîtes de signalisation de fin de course de la série 1061.
