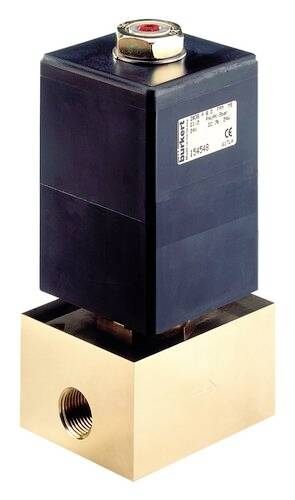

Photo non contractuelle
Bürkert Régulateur de pression proportionnel 154545 2836 G 1/2 Largeur nominale (détails) 6 mm Matériau du boîtier acier
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 045,83 €
3
2% = 76,53 €
1 020,32 €
5
3% = 178,30 €
1 010,17 €
10
4% = 424,50 €
1 003,38 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (1 045,83 € / unité(s))
1 045,83 €
HT
dont 0,71 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Valve proportionnelle 2/2 voies
- Pour des débits de médias élevés
- À action directe, fermé sans courant
- Pression de fonctionnement 0... 25 bars
- Largeurs nominales DN 3,0 ... 12 mm
- Connexion de câble 1/2" et 3/4"
Caractéristiques techniques
- Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
- Matériau d'étanchéité - joint de siège matériau : FKM (caoutchouc fluoré)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : FKM (caoutchouc fluoré)
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 90 °C.
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : -1 bar
- Pression et température - pression nominale max. : 8 bar
- Pression et température - pression différentielle max. : 8 bar
- Connexion électrique - prise d'appareil fournie : non fournie
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Connecteur électrique - type de connecteur électrique : mâle
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - courant : sous le siège
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - version oxygène : non
- Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
- Propriétés de l'appareil - fonctionnement : direct
- Propriétés de l'appareil - séparation des supports : non
- Caractéristiques de l'appareil - fonction de commutation : continue
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - version vapeur : non
- Caractéristiques de l'appareil - guidage central : anneau coulissant
- Caractéristiques de l'appareil - fréquence PWM min. : 150 Hz
- Caractéristiques de l'appareil - fréquence PWM max. : 180 Hz
- Caractéristiques de l'appareil - plage de réglage : 1:25
- Caractéristiques de l'appareil - guidage central 2 : douille de guidage
- Support Medium & Calibration - position de montage : arbitraire
- Support Medium & Calibration - adapté pour les milieux liquides : oui
- Moyen Medium & Calibration - adapté pour les milieux gazeux : oui
- Diamètre nominal (valeur kV) - valeur QNn (gaz) : 970 l/min
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 6 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 0,9 m3/h
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouce) : 1/4 pouce
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 désignation de filetage : 1/2
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 désignation de filetage : 1/2
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : non
- Tension - tension continue : oui
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - taille de bobine : 72 mm
- Bobine (noyau) Kern - résistance bobine : 13,5 ohms
- Bobine (noyau) Kern - bobine type : enfichée
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Bobine (noyau Kern) - partie en contact avec le milieu Kern matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu bouchon matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu tube de guidage de noyau matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu élément de guidage 1 matière : PTFE (polytétrafluoroéthylène)
- Bobine (noyau Kern) - partie en contact avec le milieu élément de guidage 2 matière : PEEK (polyéther-cétone)
- Bobine (noyau Kern) - partie en contact avec le milieu manchon d'écartement matériau : acier inoxydable
- Matériaux - vanne principale matériau en contact avec le milieu : acier inoxydable
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
- Homologations - puissance nominale : 24 W.
- Type
154545
- Type de produit
Régulateur de pression proportionnel
- Tension de fonctionnement
24 V/DC
- Matériau du boîtier
acier inoxydable
- Raccord
G 1/2
- Pression de service (max.)
8 bar
- Température de fonctionnement
-10 °C (min)
- Température de fonctionnement min.
-10 °C
- puissance électrique absorbée
24 W
- Référence fabricant
154545
- Pression de service (min.)
-1 bar
- Matériau isolant
FKM
- Fonction
2/2 voies
- Plage de température des médias
-10 à 90 °C
- Température max. des médias
90 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
6 mm
- Valeur QNn
970 l/min
IP65
- Température ambiante max.
55 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
à effet direct
- Valeur Kv
0.9 m³/h
Documents et téléchargements
Fiche technique
Fiche technique 3047107 Bürkert Régulateur de pression proportionnel 154545 2836 G 1/2 Largeur nominale (détails) 6 mm Matériau du boîtier acier
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047107 Bürkert Régulateur de pression proportionnel 154545 2836 G 1/2 Largeur nominale (détails) 6 mm Matériau du boîtier acier
Description
La valve proportionnelle à action directe de type 2836 fonctionne comme une valve de commande à entraînement électromagnétique en application avec des débits relativement élevés. La vanne est fermée sans courant.
