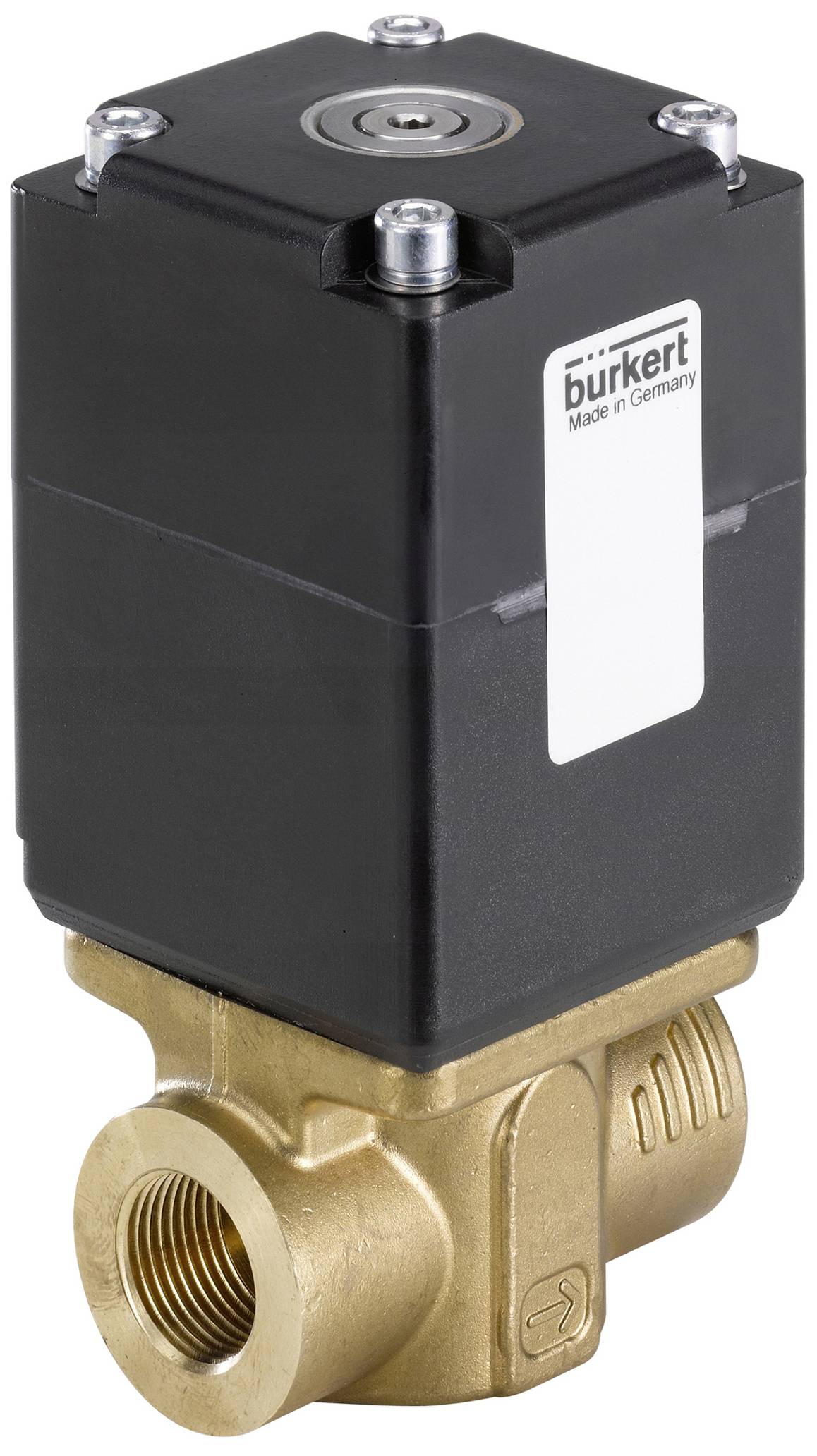

Photo non contractuelle
Bürkert Régulateur de pression proportionnel 239090 2875 G 1/2 Largeur nominale (détails) 6 mm Matériau du boîtier laito
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
257,50 €
3
2% = 18,84 €
251,22 €
5
3% = 43,90 €
248,72 €
10
4% = 104,60 €
247,04 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (257,50 € / unité(s))
257,50 €
HT
dont 0,11 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Valve proportionnelle 2/2 voies
- Excellente plage de réglage
- Très bonne réponse
- Type de vanne de réglage compact
- Largeurs nominales DN 2...9,5 mm
- En option : bobine protégée contre les explosions
Caractéristiques techniques
- Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
- Matériau d'étanchéité - joint de siège matériau : FKM (caoutchouc fluoré)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : FKM (caoutchouc fluoré)
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 90 °C.
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : -1 bar
- Pression et température - pression nominale max. : 4 bar
- Pression et température - pression différentielle max. : 4 bar
- Connexion électrique - prise d'appareil fournie : non fournie
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Connecteur électrique - type de connecteur électrique : mâle
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - courant : sous le siège
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - version oxygène : non
- Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
- Propriétés de l'appareil - fonctionnement : direct
- Propriétés de l'appareil - séparation des supports : non
- Caractéristiques de l'appareil - fonction de commutation : continue
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - version vapeur : non
- Caractéristiques de l'appareil - guidage de noyau : ressort de forme
- Caractéristiques de l'appareil - fréquence PWM min. : 400 Hz
- Caractéristiques de l'appareil - fréquence PWM max. : 500 Hz
- Caractéristiques de l'appareil - plage de réglage : 1:100
- Caractéristiques de l'appareil - guidage central 2 : douille de guidage
- Support Medium & Calibration - position de montage : arbitraire
- Support Medium & Calibration - adapté pour les milieux liquides : oui
- Moyen Medium & Calibration - adapté pour les milieux gazeux : oui
- Diamètre nominal (valeur kV) - QNn valeur (gaz) : 862 l/min
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 6 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 0,8 m3/h
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouce) : 1/4 pouce
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 désignation de filetage : 1/2
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 désignation de filetage : 1/2
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : non
- Tension - tension continue : oui
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - taille de bobine : 49 mm
- Bobine (noyau) Kern - résistance de bobine : 21,4 ohms
- Bobine (noyau) Kern - bobine type : vissé en bloc
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Bobine (noyau Kern) - partie en contact avec le milieu Kern matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu bouchon matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu tube de guidage de noyau matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu élément de guidage 1 matière : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu élément de guidage 2 matière : PEEK (polyéther-cétone)
- Bobine (noyau Kern) - partie en contact avec le milieu manchon d'écartement matériau : acier inoxydable
- Bobine (noyau Kern) - pièce en contact avec le milieu siège d'insertion matériau : acier inoxydable
- Matériaux - vanne principale matériau en contact avec le milieu : laiton
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
- Homologations - puissance nominale : 16 W.
- Type
239090
- Type de produit
Régulateur de pression proportionnel
- Tension de fonctionnement
24 V
- Matériau du boîtier
laiton
- Raccord
G 1/2
- Pression de service (max.)
4 bar
- Température de fonctionnement
-10 °C (min)
- Température de fonctionnement min.
-10 °C
- puissance électrique absorbée
16 W
- Référence fabricant
239090
- Pression de service (min.)
-1 bar
- Matériau isolant
FKM
- Fonction
2/2 monostable fermé
- Plage de température des médias
-10 à 90 °C
- Température max. des médias
90 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
6 mm
- Valeur QNn
862 l/min
IP65
- Température ambiante max.
55 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
à effet direct
- Valeur Kv
0.8 m³/h
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3047177 Bürkert Régulateur de pression proportionnel 239090 2875 G 1/2 Largeur nominale (détails) 6 mm Matériau du boîtier laito
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047177 Bürkert Régulateur de pression proportionnel 239090 2875 G 1/2 Largeur nominale (détails) 6 mm Matériau du boîtier laito
Description
La valve proportionnelle à action directe de type 2875 peut être utilisée comme actionneur pour le contrôle de processus. En raison d'un joint de siège élastomère, la soupape est fermée par fermeture étanche dans la plage de pression nominale correspondant à la portée nominale (fonction d'arrêt intégrée). L'actionneur de la soupape est rangé sans frottement, ce qui was pour une position exceptionnelle. Cette vanne est particulièrement adaptée pour les tâches de régulation exigeantes (plage de réglage élevée, gaz secs, etc.).
