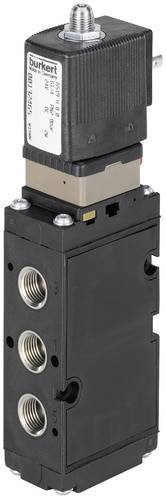

Photo non contractuelle
Bürkert Soupape à aimant 132465 6519 24 V G 1/4 Largeur nominale (détails) 8 mm commandé par servo 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
3 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
112,00 €
Livraison intracommunautaire (exonérée de TVA)
Livraison gratuite
Plus que 3 pièce(s) en stock !
Droit de retour de 14 jours inclus
Vous bénéficiez déjà de la meilleure offre pour cette quantité.
Notre offre
112,49 €
99,99 €
HT
Points forts et détails
Vanne pneumatique 5/2 voies 32 mm
- Grand débit ; faible consommation électrique ; montage simple ou en bloc ; versions standard, ex mb, ex ia ; manchon G 1/4" ou bride NAMUR
Caractéristiques techniques
- Principe de fonctionnement de la soupape principale : soupape de siège
- Raccord de conduite fluidisique nombre : 5
- Fonction vanne positions de commutation : 2
- Tension continue : oui
- Tension de la batterie : oui
- Taille de bobine : 32 mm
- Temps de commutation ouvert : max. 20 ms.
- Temps de commutation de fermeture : max. 40 ms.
- Fonction vanne commande manuelle matériau : PA (polyamide)
- Fonction de soupape commande manuelle verrouillage : oui
- Fonction vanne commande manuelle fente de vis : oui
- Pilotage de la valve type : électrique
- Consommation électrique max. 2 W
- Type de produit
Soupape à aimant
- Tension de fonctionnement
24 V
- Pression de service (max.)
8 bar
- Matériau du boîtier
Polyamide
- Raccord
G 1/4
- Plage de température des médias
-10 à +50 °C
- Référence fabricant
132465
- Pression de service (min.)
2 bar
- Activation/déclenchement
Commande manuelle ; levier rotatif et bouton-poussoir combinés
- Matériau isolant
FKM
PUR
- Fonction
5/2 voies
- Poids
0.46 kg
- Température max. des médias
+50 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
air
- Largeur nominale
8 mm
- Spécificités
bride Namur latérale
- Largeur
32 mm
- Hauteur
176.85 mm
- Longueur
45 mm
- Valeur QNn
1.3 l/min
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
-25 °C
- Mode de fonctionnement
commandé par servo
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2351319 Bürkert Soupape à aimant 132465 6519 24 V G 1/4 Largeur nominale (détails) 8 mm commandé par servo 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2351319 Bürkert Soupape à aimant 132465 6519 24 V G 1/4 Largeur nominale (détails) 8 mm commandé par servo 1 pc(s)
Description
Le type 6518 est une vanne 3/2-voies pilotée et le type 6519 est une vanne 5/2 ou 5/3-voies. Ils forment ensemble une série. Les vannes peuvent être utilisées individuellement ou sur des blocs. Ils fonctionnent sans consommation d'air constante et servent à commander des entraînements à double ou simple effet. Une électrovanne de type 6014 sert de pilote. L'utilisation de matériaux de haute qualité permet l'utilisation des vannes même sous atmosphère d'air libre et chimique. La série comprend des appareils avec homologation ex et une image à bride NAMUR. Avec les méthodes d'action C, D et H monostables, le niveau de sécurité SIL2 peut être atteint conformément à la norme IEC 61508, en fonction de l'architecture du dispositif de sécurité.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
