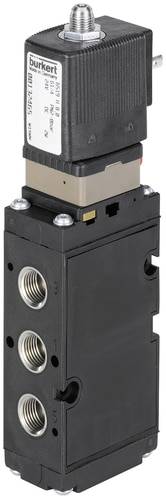

Bürkert Soupape à aimant 132466 6519 24 V G 1/4 Largeur nominale (détails) 8 mm 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
112,49 €
3
3% = 9,33 €
109,38 €
5
4% = 21,80 €
108,13 €
10
5% = 52,00 €
107,29 €
25
5% = 153,25 €
106,36 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (112,49 € / unité(s))
112,49 €
HT
dont 0,11 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Vanne pneumatique 5/2 voies 32 mm
- Grand débit ; faible consommation électrique ; montage simple ou en bloc ; versions standard, ex mb, ex ia ; manchon G 1/4" ou bride NAMUR
Caractéristiques techniques
- Principe de fonctionnement de la soupape principale : soupape de siège
- Raccord de conduite fluidisique nombre : 5
- Fonction vanne positions de commutation : 2
- Tension alternative : oui
- Taille de bobine : 32 mm
- Temps de commutation ouvert : max. 20 ms.
- Temps de commutation de fermeture : max. 40 ms.
- Fréquence de tension : 50/60 Hz
- Fonction vanne commande manuelle matériau : PA (polyamide)
- Fonction de soupape commande manuelle verrouillage : oui
- Fonction vanne commande manuelle fente de vis : oui
- Pilotage de la valve type : électrique
- Consommation électrique max. 2 W
- Type de produit
Soupape à aimant
- Tension de fonctionnement
24 V
- Pression de service (max.)
8 bar
- Matériau du boîtier
Polyamide
- Raccord
G 1/4
- Plage de température des médias
-10 à +50 °C
- Référence fabricant
132466
- Pression de service (min.)
2 bar
- Activation/déclenchement
Commande manuelle ; levier rotatif et bouton-poussoir combinés
- Matériau isolant
FKM
PUR
- Poids
0.46 kg
- Température max. des médias
+50 °C
- Température min. des médias
-10 °C
- Largeur nominale
8 mm
- Valeur QNn
1.3 l/min
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
-25 °C
Documents et téléchargements
Fiche technique
Fiche technique 2351320 Bürkert Soupape à aimant 132466 6519 24 V G 1/4 Largeur nominale (détails) 8 mm 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2351320 Bürkert Soupape à aimant 132466 6519 24 V G 1/4 Largeur nominale (détails) 8 mm 1 pc(s)
Description
Le type 6518 est une vanne 3/2-voies pilotée et le type 6519 est une vanne 5/2 ou 5/3-voies. Ils forment ensemble une série. Les vannes peuvent être utilisées individuellement ou sur des blocs. Ils fonctionnent sans consommation d'air constante et servent à commander des entraînements à double ou simple effet. Une électrovanne de type 6014 sert de pilote. L'utilisation de matériaux de haute qualité permet l'utilisation des vannes même sous atmosphère d'air libre et chimique. La série comprend des appareils avec homologation ex et une image à bride NAMUR. Avec les méthodes d'action C, D et H monostables, le niveau de sécurité SIL2 peut être atteint conformément à la norme IEC 61508, en fonction de l'architecture du dispositif de sécurité.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
