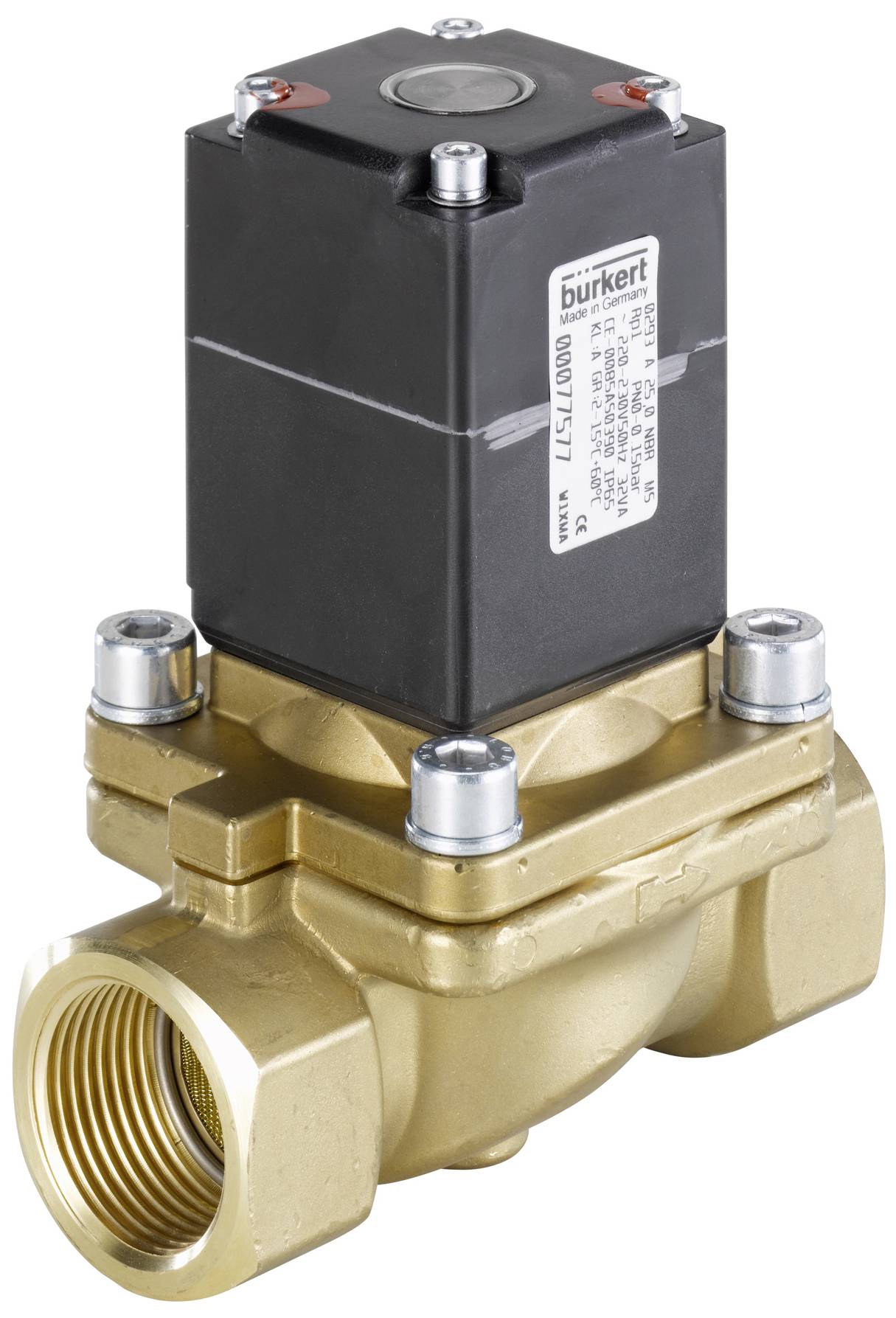

Photo non contractuelle
Bürkert Soupape à aimant 279478 0293 230 V G 3/4 Largeur nominale (détails) 20 mm position de repos fermée 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
329,17 €
3
2% = 24,12 €
321,13 €
5
3% = 56,15 €
317,94 €
10
4% = 133,70 €
315,80 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (329,17 € / unité(s))
329,17 €
HT
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Electrovanne 2/2 voies ; à action directe
- Vanne de gaz avec homologation DVGW selon en 161, classe B
- Forme compacte
- Max. DN25 et 150 mbar
- Boîtier en laiton
- Filtre anti-poussière à l'entrée
Caractéristiques techniques
- Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
- Matériau d'étanchéité - joint de siège matériau : NBR (caoutchouc nitrile)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : NBR (caoutchouc nitrile)
- Pression et température - température moyenne min Medium : -15 °C.
- Pression & température - température moyenne max Medium : 60 °C.
- Pression & température - température ambiante min. : -15 °C.
- Pression & température - température ambiante max. : 60 °C.
- Pression et température - pression nominale min. : 0 bar
- Pression et température - version à contre-pression : non
- Pression et température - pression nominale max. (Liquide) : 0,15 bar
- Pression et température - pression nominale max. (Gaz) : 0,15 bar
- Connexion électrique - prise d'appareil fournie : fournie
- Raccordement électrique - prise type. N° - Type : 00008376 - 2508
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Caractéristiques de l'appareil - longueur de montage : 100 mm
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Propriétés de l'appareil - temps de commutation ouvert max. : 150 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 250 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - montage de la vanne : vanne complète
- Caractéristiques de l'appareil - courant : sur le siège
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
- Propriétés de l'appareil - fonctionnement : direct
- Propriétés de l'appareil - séparation des supports : non
- Caractéristiques de l'appareil - fonction de commutation : on/off
- Caractéristiques de l'appareil - temps de commutation ouvert min. : 120 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture min. : 130 ms.
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
- Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
- Caractéristiques de l'appareil - vanne de brûleur d'huile : non
- Caractéristiques de l'appareil - version vapeur : non
- Caractéristiques de l'appareil - vanne principale avec filtre intégré : oui
- Diamètre nominal (valeur kV) - QNn valeur (gaz) : 5 400 l/min
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 20 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 5 m3/h.
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouces) : 3/4 pouces
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 désignation de filetage : 3/4
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 désignation de filetage : 3/4
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : non
- Tension - tension min. / Tension nominale : 230 V.
- Tension - tension max. / Tension nominale : 230 V.
- Tension - tension alternative : oui
- Tension - tension continue : non
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - taille de bobine : 49 mm
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern - modèle silencieux : non
- Bobine (noyau) Kern - bobine type : vissé en bloc
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Bobine (noyau) Kern - puissance d'enclenchement AC : 120 V.
- A
- Bobine (noyau Kern) - partie en contact avec le milieu Kern matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu bouchon matériau : acier inoxydable
- Bobine (noyau) Kern - puissance de mesure AC : 25 V.
- A
- Bobine (noyau) Kern - bague de glissement matériau : PTFE (polytétrafluoroéthylène)
- Matériaux - vanne principale matériau en contact avec le milieu : laiton
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
- Mode d'action - commande manuelle : non
- Homologations - puissance nominale : 16 W.
- Type d'homologation : DVGW
- Type d'autorisation : RGPD
- Tension fréquence : 50 Hz
- Type de produit
Soupape à aimant
- Tension de fonctionnement
230 V
- Pression de service (max.)
0 bar
- Matériau du boîtier
laiton
- Raccord
G 3/4
- Température de fonctionnement
-15 °C (min)
- Plage de température des médias
-15 à 60 °C
- Référence fabricant
279478
- Température de fonctionnement min.
-15 °C
- Matériau isolant
NBR
- Fonction
2/2 voies
- Température max. des médias
60 °C
- Température min. des médias
-15 °C
- Milieu d'utilisation
gaz
- Largeur nominale
20 mm
- Longueur
100 mm
- Valeur QNn
5.400 l/min
IP65
- Température ambiante max.
60 °C
- Température ambiante min.
-15 °C
- Mode de fonctionnement
position de repos fermée
- Valeur Kv
5 m³/h
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 3047376 Bürkert Soupape à aimant 279478 0293 230 V G 3/4 Largeur nominale (détails) 20 mm position de repos fermée 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047376 Bürkert Soupape à aimant 279478 0293 230 V G 3/4 Largeur nominale (détails) 20 mm position de repos fermée 1 pc(s)
Description
Le type 293 s'éteint sans différence de pression à partir de zéro bar. La vanne est de préférence adaptée pour la commutation de gaz inflammables à basse pression. La vanne magnétique à action directe est fournie en mode d'action A. Il est fermé sans courant. Lors du changement de rapport, le noyau magnétique est serré contre un ressort et ouvre la vanne. Un filtre est monté à l'entrée. Pour un diamètre nominal de 25, un garde-boue accessible pour l'entretien <= 500 μm, par exemple notre type TFU001, doit être installé devant la vanne.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
