Carte relais scaleo systems Typ 24V 2 inverseurs (RT) 24 V/DC 1 pc(s)

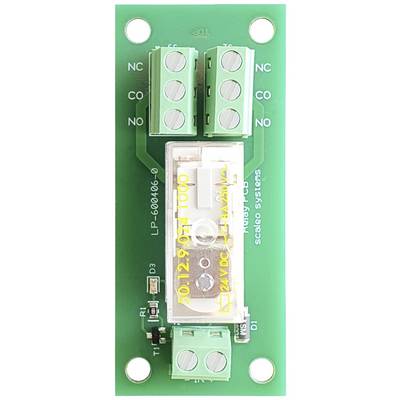

'Circuit imprimé vert avec relais, quatre bornes de connexion et un module central jaune. Deux trous de perçage en haut et en bas.'

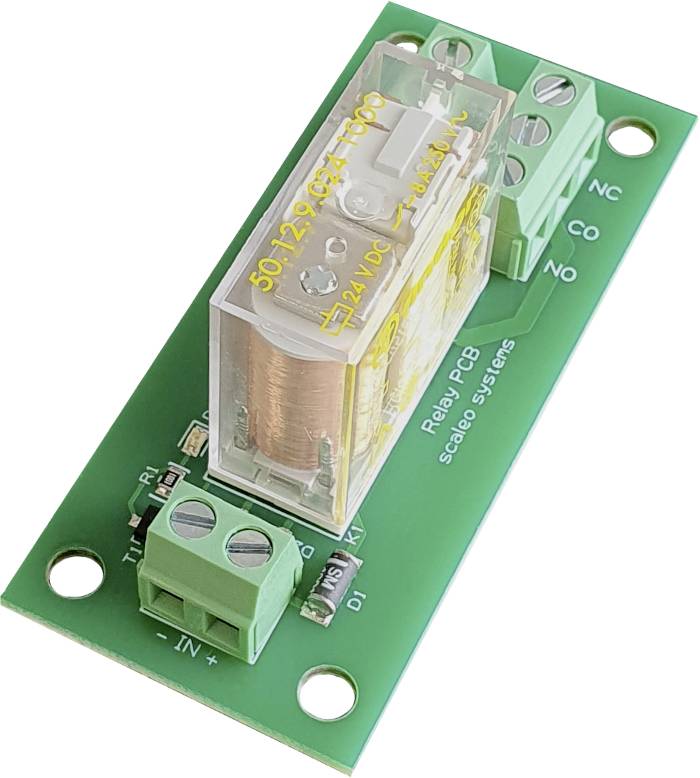

Une carte de circuit imprimé verte avec un relais transparent au centre, sur laquelle est inscrit '50.12' et '24 VDC'. Elle possède des bornes de connexion vertes à chaque extrémité.

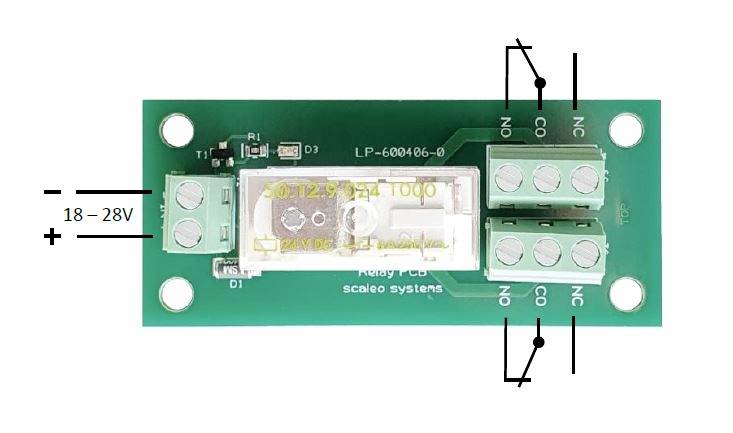

'Carte de relais avec circuit imprimé vert, bornes pour 18-28V, et contacts de circuit ouverts et fermés représentés.'

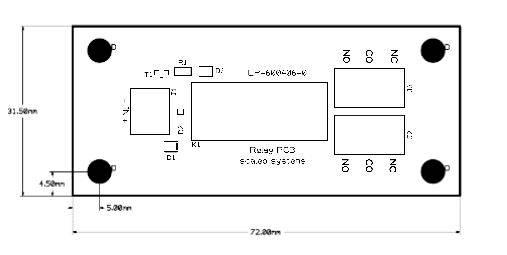

'Schéma de circuit d'une carte électronique aux dimensions 72,88 mm x 31,5 mm. Montre deux composants rectangulaires, quatre points de fixation circulaires et les connexions CN1, CN2.'
1/4
Type de produit
Carte relais
Tension de fonctionnement
24 V/DC
Type de contact
2 inverseurs (RT)
Connexion
borne à vis
Type
Typ 24V
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le jeu. 29 octobre
34 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
35,83 €
3
3% = 3,51 €
34,66 €
5
5% = 8,20 €
34,19 €
10
5% = 19,50 €
33,88 €
25
6% = 57,50 €
33,53 €
Les remises sur volume varient selon les vendeurs
Nombre
Total (35,83 € / unité(s))
35,83 €
Livraison intracommunautaire (exonérée de TVA) HT
hors 8,99 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Carte relais 2 inverseurs (RT) 24 V/DC

  • Voyant LED d'état
  • Tension d'entrée 18 - 28 VDC avec bornes à vis
  • Relais de sécurité forcé avec 2 contacts inverseurs sans potentiel
  • Affichage LED rouge
  • Plage de température : de 0 à 50°C (température de stockage : -40 à + 70°C)
  • Environnement de montage : pour les intérieurs secs
  • Dimensions : 52,5 x 48 x 25 mm

Caractéristiques techniques

Type de produit

Carte relais

Type

Typ 24V

Tension de fonctionnement

24 V/DC

Tension de fonctionnement min.

18 V/DC

Tension de fonctionnement max.

28 V/DC

Tension de fonctionnement

18 - 28 V/DC

Canaux

1

Type de contact

2 inverseurs (RT)

Tension de contact (max.)

250 V/AC

Courant de commutation (max.)

6 A

Connexion

borne à vis

Contenu

1 pc(s)

Poids

30 g

Température max.

+70 °C

Température min.

-40 °C

Longueur

31.5 mm

Largeur

72 mm

Hauteur

26.5 mm

Dim.

(L x l x H) 31.5 x 72 x 26.5 mm

Conforme à la norme RoHS

oui

Documents et téléchargements

Fiche technique

Fiche technique 2999017 Carte relais scaleo systems Typ 24V 2 inverseurs (RT) 24 V/DC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2999017 Carte relais scaleo systems Typ 24V 2 inverseurs (RT) 24 V/DC 1 pc(s)

Description

Modèle

  • 4 trous de vissage

Configuration système requise

  • 18-28 V/DC
