Name: Commutateur d'alimentation noir 2.5 mm² 2000 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83560JA220GA3
Brand: Siemens
SKU: 2263555
Availability: BackOrder

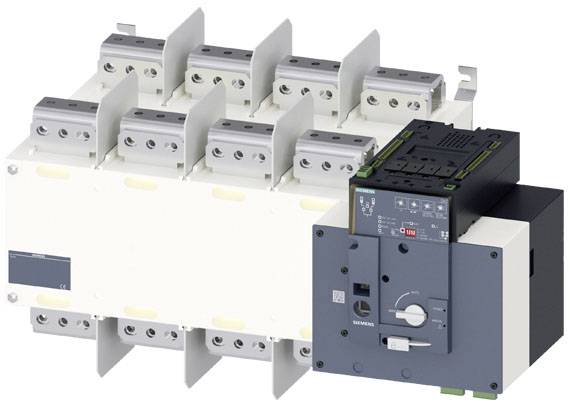

Un interrupteur électrique au premier plan, composé de composants gris et blanchâtres, avec un module plus grand et détaillé en arrière-plan.

Dessin technique d'un composant rectangulaire avec dimensions, trous et points de fixation. Trois vues : de face, de côté, de dessus.

1/2

Photo non contractuelle

Type de produit

Commutateur d'alimentation

Nombre de pôles

Courant nominal - arrondi

2000 A

Type de contact

3 NO (T)

4 inverseurs (RT)

Alim.

690 V/AC

EAN :

Ref. fabricant :

Code produit :

Vente et expédition :

Conrad ElectronicCGV

Total (18 425,00 € / unité(s))

18 425,00 €

hors 60,00 €

Prix TTC

dont 6,00 € d’éco-part

Supplément colis lourd ou volumineux

Cet article est réservé aux clients professionnels. Merci de vous connecter à votre compte.

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Nombre d'entrées numériques : 11 entrées fixes
Nombre de sorties relais : 3 fixes
Nombre de phases surveillées : 3
Couple de serrage / des entrées et sorties / pour raccordement à vis / maximum 0,6 Nm
Couple de serrage / pour les contacts principaux / pour la connexion à vis / max. : 45 Nm
Type d'affichage / pour affichage de la position de commutation mode manuel : I - O - II
Type d'interface / pour connecteurs RJ45 : 8 fils, câble réseau droit, sans blindage
Type d'actionneur : poignée de rotation longue
Type de connecteur électrique / entrées et sorties : amovible/enfichable
Type de connexion électrique / pour circuit principal : connexion de rail
Type de poignée : poignée
Temps de coupure / pour la séquence de fonctionnement I-O-II ou II-O-I / pour AC / à 415 V / minimum : 1200 ms.
Temps de coupure / pour la séquence de fonctionnement I-O-II ou II-O-I / pour AC / à 415 V / maximum : 61200 ms
Type d'appareil : montage fixe
Type de fixation : fixation par vis
Fréquence de fonctionnement : 45 - 65 Hz
Durée des cycles de commutation : 360 s.
Convient à l'utilisation / interrupteur principal : oui
Convient à l'utilisation / coupe-circuit : oui
Convient à l'utilisation / interrupteur de sécurité : oui
Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
Courant d'entrée / à l'entrée numérique / à signal <0> / maximum 2,1 ma
Temps de temporisation d'entrée : 0,046 s.
Durée de vie électrique (cycles de commutation) / pour AC-21 B, AC-22 B, AC-23 B : 500
Durée de vie mécanique (cycles de commutation) / pour la séquence de fonctionnement I-O-II-O-I : 2000
Durée de vie mécanique (cycles de commutation) / pour la séquence de fonctionnement O-I-O / typique : 1500
Durée d'impulsion / minimale : 0,06 s.
Tension d'isolement : 1000 V
Poids net : 51800 g
Position / de l'entraînement de changement de vitesse : à l'extrémité droite
EQUIPEMENT / verrouillage du produit : oui
Temps de commutation / du calculateur / maximum : 3600 s.
Indice de protection IP / à l'avant : IP00
Indice de protection IP / avec interrupteur fermé / avec cache ou cache-câble : IP20
Température ambiante pendant le fonctionnement : -20 °C - +70 °C.
Temps de commutation / de l'unité de commande / max. : 60 s.
Puissance dissipée en AC / à 230 V : 2,5 W
Puissance dissipée maximale : 534 W
Degré de pollution : 3
Tension d'alimentation / pour AC / maximum : 332 V.
Catégorie de surtension III

Type de produit: Commutateur d'alimentation

Type de contact: 3 NO (T)
4 inverseurs (RT)

Alim.: 690 V/AC

Couleur: noir

Section: 2.5 mm²

Nombre de pôles: 3

Dim.: (l x H x P) 596 x 380 x 569 mm

Courant nominal: 2000 A

Courant nominal - arrondi: 2000 A

Modèle: Automatique, entraînement du moteur

Largeur: 596 mm

Hauteur: 380 mm

Profondeur: 569 mm

: 0

: 0

: 2000 A

: 3

: IP00

: 0

: VRAI

: VRAI

: Rail connection

: FAUX

: Long rotary handle

: VRAI

: VRAI

: VRAI

: 50 kA

: Black

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: 415 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: Other

UKCA: oui

Variantes(Les prix s'entendent TTC hors frais de port)

Courant nominal - arrondi

Nombre de pôles

Commutateur d'alimentation noir 2.5 mm² 2000 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83560JA220GA3

Code produit :2263555

Livraison avant le mer. 9 décembre

Conrad Electronic

Ce produit

2000 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

18 425,00 €^*

plus 60,00 € de supplément pour marchandises encombrantes

Commutateur d'alimentation noir 2.5 mm² 1250 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83520GA220GA3

Code produit :2263554

Livraison avant le lun. 15 mars 2027

Conrad Electronic

1250 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

11 335,00 €^*

plus 60,00 € de supplément pour marchandises encombrantes

Commutateur d'alimentation noir 2.5 mm² 1250 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC84520GA220GA3

Code produit :2263558

Livraison avant le jeu. 12 novembre

Conrad Electronic

1250 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

12 155,00 €^*

plus 60,00 € de supplément pour marchandises encombrantes

Commutateur d'alimentation noir 2.5 mm² 250 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83380CA220GA3

Code produit :2263551

Livraison avant le lun. 14 décembre

Conrad Electronic

250 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

4 485,00 €^*

Commutateur d'alimentation noir 2.5 mm² 2500 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83580JA220GA3

Code produit :2263556

Livraison avant le mer. 9 décembre

Conrad Electronic

2500 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

23 235,00 €^*

plus 60,00 € de supplément pour marchandises encombrantes

Commutateur d'alimentation noir 2.5 mm² 2500 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC84580JA220GA3

Code produit :2263559

Livraison avant le jeu. 12 novembre

Conrad Electronic

2500 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

25 269,00 €^*

plus 60,00 € de supplément pour marchandises encombrantes

Commutateur d'alimentation noir 2.5 mm² 3200 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC84600JA220GA3

Code produit :2263560

Livraison avant le jeu. 12 novembre

Conrad Electronic

3200 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

29 099,00 €^*

plus 60,00 € de supplément pour marchandises encombrantes

Commutateur d'alimentation noir 2.5 mm² 630 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83460EA220GA3

Code produit :2263552

Livraison avant le jeu. 12 novembre

Conrad Electronic

630 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

7 299,00 €^*

Commutateur d'alimentation noir 2.5 mm² 800 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83480FA220GA3

Code produit :2263553

Livraison avant le ven. 9 avril 2027

Conrad Electronic

800 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

8 975,00 €^*

plus 60,00 € de supplément pour marchandises encombrantes

Commutateur d'alimentation noir 2.5 mm² 800 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC84480FA220GA3

Code produit :2263557

Livraison avant le jeu. 12 novembre

Conrad Electronic

800 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9 545,00 €^*

plus 60,00 € de supplément pour marchandises encombrantes

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2263555 Commutateur d'alimentation noir 2.5 mm² 2000 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83560JA220GA3

Description

SENTRON, ATE, commutateur réseau 3KC, automatique, ATSE, 3 broches, Iu: 2000 A, UE AC: 415 V, IE pour AC-33 B à 415 V: 1250 A, fixation à vis, entraînement moteur, à l'extrémité droite, longue poignée rotative, Raccordement sur rail Interrupteur réseau 3KC à 3200 A pour une alimentation électrique permanente. Les commutateurs à réseau 3KC de Siemens sont synonymes de hautes performances, de facilité d'installation et de sécurité d'utilisation. Dans la gamme, vous trouverez des commutateurs à commande manuelle MTSE, à commande à distance RTSE et des commutateurs automatiques ATSE en différentes versions pour diverses tâches de commutation. Les commutateurs de réseau 3KC sont utilisés dans les réseaux d'alimentation pour le transfert de charge entre une source normale et une source alternative. La commutation entre deux charges est également possible. 1.Temps de commutation courts sur ATSE et RTSE (jusqu'à 160 A <, 180 ms). 2. Utilisation flexible grâce à une construction compacte et à de nombreux accessoires. 3. Sécurité accrue pendant les travaux de maintenance grâce au verrouillage de cadenas. 4. Montage rapide sur le rail DIN pour des dimensions allant jusqu'à 160 A. 5. Ingénierie efficace grâce à des données CAx complètes. 6. Documentation simple avec le configurateur manuel. 7. Ideal pour l'alimentation en continu (UPS), par exemple, des salles de calcul, des lignes de production en service continu ou des grandes infrastructures telles que les aéroports (variantes RTSE et ATSE).

Ce texte a été traduit par une machine.
