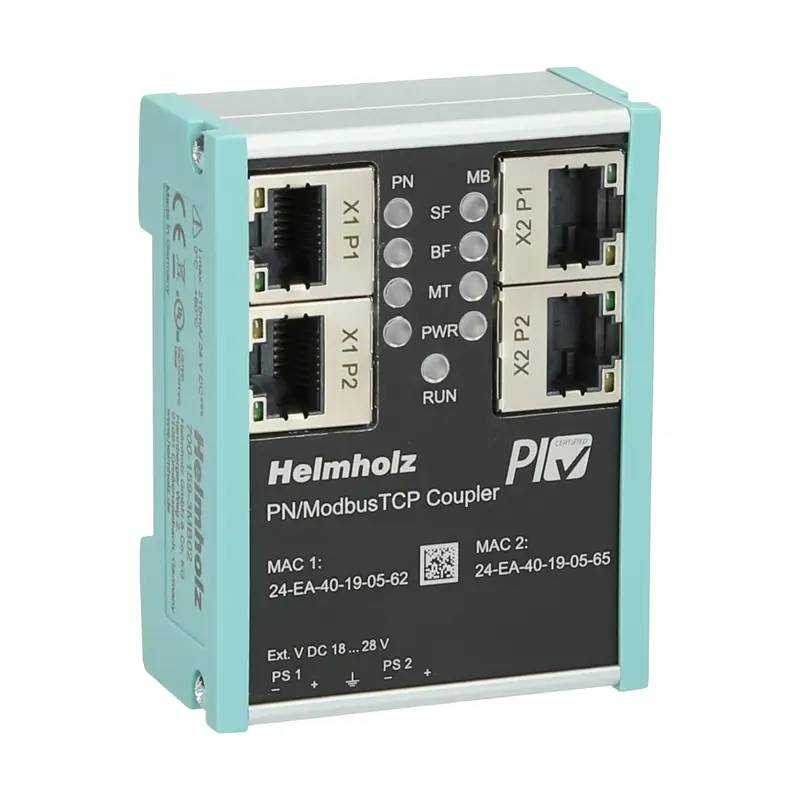

Coupleur PROFINET PN/ModbusTCP Helmholz 700-159-3MB02

Coupleur PROFINET PN/ModbusTCP
Interfaces : PROFINET (X1)/ PN/ModbusTCP (X2)
Débit de transfert PROFINET : jusqu'à 100 Mbit/s full duplex
Débit de transfert ModbusTCP : 10/100 Mbit/s full duplex
Taille d'image E/S PROFINET : max. 1024 octets
Taille d'image E/S ModbusTCP : 65 536 coils/sorties/registres
Nombre d'emplacements configurables : 300
Redondance du support (client MRP)/adressage automatique/exploration topologique (LLDP
DCP)/alarme de diagnostic/PROFINET conformité classe B
Raccordement : 4 x RJ45 (switchs intégrés)
Affichage d'état : 9 LED
Tension d'alimentation : 18...30 V DC
Dimensions (L x H x P) : 84 x 76 x 35 mm



Le coupleur PROFINET PN/ModbusTCP 700-159-3MB02 permet l'intégration d'un réseau PROFINET et d'un réseau ModbusTCP, et ainsi la transmission de données entre un contrôleur PROFINET et des périphériques ModbusTCP. La liaison s'effectue à l'aide d'un fichier GSDML. Il est possible de transférer jusqu'à 1024 octets de données d'entrée et de sortie. Pour les modules d'entrée et de sortie, vous disposez d'un maximum de 300 emplacements permettant de connecter les données PROFINET aux coils, entrées et registres ModbusTCP (taille d'image E/A : 65 536). Parmi les avantages du coupleur PROFINET PN/ModbusTCP 700-159-3MB02, on peut citer la redondance du support (client MRP), l'adressage automatique, l'exploration topologique (LLDP, DCP), l'alarme de diagnostic et la conformité PROFINET de classe B. Le raccordement de la passerelle avec une tension de 18 à 30 V DC s'effectue à l'aide de deux ports RJ45 par interface (X1 et X2).
