Name: Crydom Relais à semi-conducteurs H12WD4850 50 A Tension de contact (max.): 660 V/AC à commutation au zéro de tension 1 p
Brand: Crydom
SKU: 187089
Availability: InStock

Un relais statique Crydom noir avec bornes à vis, adapté pour 240V et 25A, montrant les connexions et les spécifications techniques.

Dessin technique d'un relais statique avec ses dimensions. Montre les entrées et sorties, les points de fixation et les connexions.

1/2

Photo non contractuelle

Type de produit

Relais à semi-conducteurs

Tension de commande (min.)

4 V/DC

Tension de commande (max.)

32 V/DC

Tension de contact (max.)

660 V/AC

Courant de charge (max.)

50 A

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

72 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (68,33 € / unité(s))

68,33 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais de charge électronique série H12WD

Nos services :

Caractéristiques techniques

Tension de blocage 1 200 V
Sortie thyristor

Type de produit: Relais à semi-conducteurs

Type: H12WD4850

Type de commutation: à commutation au zéro de tension

Tension de commande (min.): 4 V/DC

Tension de commande (max.): 32 V/DC

Gamme de tension de commande: 4 - 32 V/DC

Courant de choc (max): 1145 A

Tension de contact (min.): 48 V/AC

Tension de contact (max.): 660 V/AC

Courant de charge (max.): 50 A

Température min.: -40 °C

Température max.: +80 °C

Largeur: 45.7 mm

Hauteur: 23 mm

Longueur: 58.4 mm

Conforme à la norme RoHS: oui

Contenu: 1 pc(s)

Modèle: Commutation au zéro de tension

Tension de coupure: 48 - 660 V/AC

Type: H12WD4850

Température ambiante: -40 à +80 °C

Tension isol.: 4 kV

Gamme de température: de -40 à +100 °C

Documents et téléchargements

Fiche technique

Fiche technique 187089 Crydom Relais à semi-conducteurs H12WD4850 50 A Tension de contact (max.): 660 V/AC à commutation au zéro de tension 1 p

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 187089 Crydom Relais à semi-conducteurs H12WD4850 50 A Tension de contact (max.): 660 V/AC à commutation au zéro de tension 1 p

Description

Relais de charge électroniques avec sortie SCR optique séparée pour des charges de commutation plus élevées dans les applications industrielles. Boîtier industriel standard "Hockey-Puck" pour montage sur châssis ou sur dissipateur thermique.

Contenu de la livraison

Sans capuchon de protection.

Avertissement

Homologations : UL, VDE, CSA.

Description

Contenu de la livraison

Sans capuchon de protection.

Avertissement

Homologations : UL, VDE, CSA.

Quel type de Relais à semi-conducteur cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-40DD 40 A Tension de contact (max.): 220 V/DC commutation courant cont

Conrad Electronic

9,16 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-40DA 40 A Tension de contact (max.): 480 V/AC commutation courant cont

Conrad Electronic

8,33 €^*

TRU COMPONENTS Dissipateur thermique TC-12705404 1 pc(s)

Conrad Electronic

9,99 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705368 25 A Tension de contact (max.): 250 V/DC commutation courant contin

Conrad Electronic

14,16 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705360 40 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

12,49 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705388 40 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

18,33 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705380 15 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

15,83 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705356 10 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

9,16 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-25DD 25 A Tension de contact (max.): 220 V/DC commutation courant cont

Conrad Electronic

7,91 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-10DA 10 A Tension de contact (max.): 480 V/AC commutation courant cont

Conrad Electronic

7,49 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-60DA 60 A Tension de contact (max.): 480 V/AC 1 pc(s)

Conrad Electronic

15,83 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-100DD 100 A Tension de contact (max.): 220 V/DC commutation courant co

Conrad Electronic

26,66 €^*

Finder Relais à semi-conducteurs 34.81.7.024.9024 6 A Tension de contact (max.): 33 V/DC à commutation instantanée 1 pc(

Conrad Electronic

24,16 €^*

TRU COMPONENTS Dissipateur thermique TC-12705408 1 pc(s)

Conrad Electronic

9,99 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705384 25 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

17,49 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705392 60 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

23,33 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705372 40 A Tension de contact (max.): 250 V/DC commutation courant contin

Conrad Electronic

14,16 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705364 60 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

16,66 €^*

Crydom Relais à semi-conducteurs H12WD4890 90 A Tension de contact (max.): 660 V/AC à commutation au zéro de tension 1 p

Conrad Electronic

133,33 €^*

Crydom Relais à semi-conducteurs MCPC2425C 25 A Tension de contact (max.): 280 V/AC 1 pc(s)

Conrad Electronic

91,66 €^*

Finder Relais à semi-conducteurs 77.31.9.024.8050-5 30 A Tension de contact (max.): 480 V/AC à commutation au zéro de te

Conrad Electronic

74,99 €^*

TRU COMPONENTS Dissipateur thermique TC-12705400 1 pc(s)

Conrad Electronic

4,99 €^*

Crydom Relais à semi-conducteurs D2425-10 25 A Tension de contact (max.): 280 V/AC à commutation instantanée 1 pc(s)

Conrad Electronic

51,66 €^*

Celduc Relais à semi-conducteurs SUL842070 25 A Tension de contact (max.): 275 V/AC, 275 V/DC à commutation au zéro de t

Conrad Electronic

61,66 €^*

Crydom Relais à semi-conducteurs HD48125 125 A Tension de contact (max.): 530 V/AC à commutation au zéro de tension 1 pc

Conrad Electronic

145,83 €^*

Crydom Relais à semi-conducteurs H16WD6090G 90 A Tension de contact (max.): 660 V/AC à commutation au zéro de tension 1

Conrad Electronic

149,99 €^*

Enda Relais à semi-conducteurs EPDA1-425Z 25 A Tension de contact (max.): 460 V/AC 1 pc(s)

Conrad Electronic

24,16 €^*

Enda Relais à semi-conducteurs EPAA1-240Z 40 A Tension de contact (max.): 320 V/AC à commutation au zéro de tension 1 pc

Conrad Electronic

34,99 €^*

Appoldt Relais à semi-conducteurs 2024 5 A Tension de contact (max.): 600 V/AC à commutation au zéro de tension 1 pc(s)

Conrad Electronic

34,99 €^*

-18%

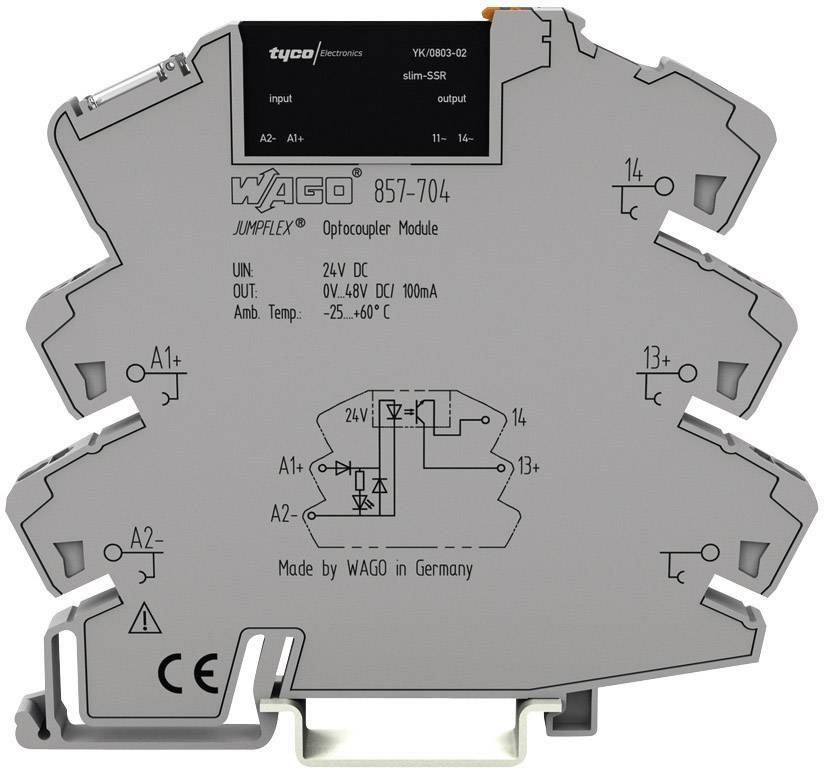

WAGO Relais à semi-conducteurs 857-704 100 mA Tension de contact (max.): 48 V/DC 1 pc(s)
