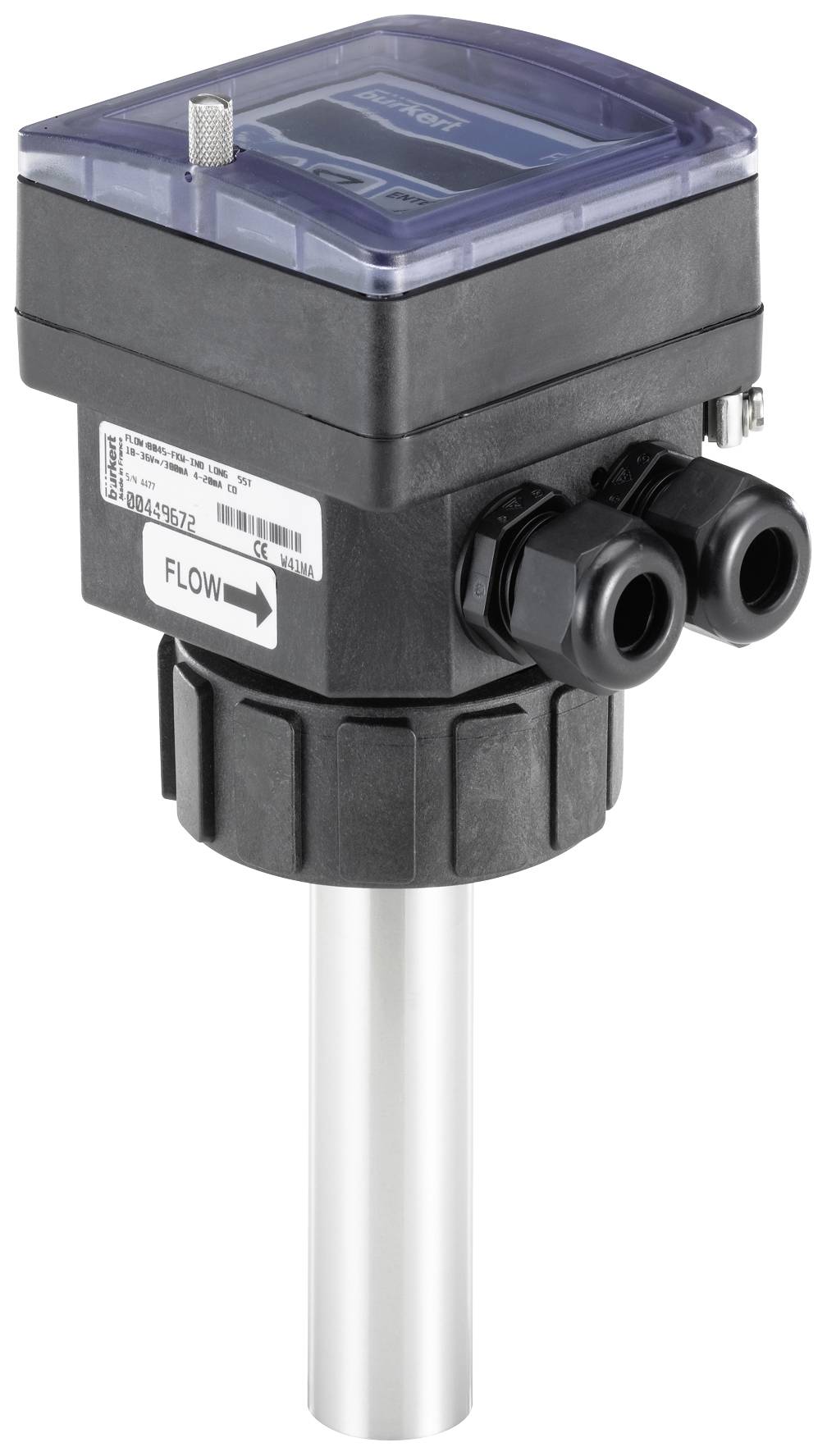

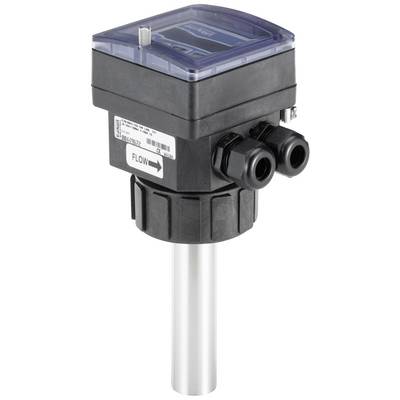

Débitmètre électromagnétique à insertion, avec indicateur digital Bürkert 8045 449673
EAN :
Ref. fabricant :
Code produit :
Type de produit
Débitmètre
Tension de fonctionnement min.
18 V/DC
Tension de fonctionnement max.
36 V/DC
Type
8045
Tension de fonctionnement
18 - 36 V/DC
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 607,50 €
3
2% = 117,66 €
1 568,28 €
5
3% = 274,10 €
1 552,68 €
10
4% = 652,70 €
1 542,23 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (1 607,50 € / unité(s))
1 607,50 €
HT
dont 0,21 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Débitmètre électromagnétique à insertion, avec indicateur digital
- Bürkert 8045 449673
- Connexion (détails): Ecrou G2
Caractéristiques techniques
- Version de capteur : longue
- Tension d'alimentation : 18 - 36 V DC, filtrée et régulée (3 fils), tolérance : ± 0,5 %
- Avec protection contre les inversions de polarité DC
- Consommation de courant ≤ 300 mA
- Entrée numérique DI1 : tension de fonctionnement : 18 -36 V DC, impédance d'entrée 15 kΩ, durée minimale de l'impulsion : 200 ms, isolation galvanique, protégée contre les inversion de polarité et les pics de tension
- Sortie relais : 2 relais normalement ouverts (DO2 et DO3), paramétrables (hystérésis par défaut, 250 V AC/3 A ou 30 VA DC/3 A (charge résistive), pouvoir de coupure max. de 750 VA (charge résistive) ; Durée de vin min. 100000 cycles
- Sortie analogique : courant (A01) 4 - 20 mA, puits ou source (selon le câblage), 22 mA pour indique une erreur, impédance de boucle max. : 1300 Ω à 36 V DC, 1000 Ω à 30 V DC, 700 Ω à 24 V DC, 450 Ω à 18 V DC
- Température ambiante -10 à +60 °C (fonctionnement) -20 à +60 °C (stockage)
- Humidité relative < 85 %, sans condensation
- Altitude au-dessus du niveau de la mer : max. 2000 m
- Largeur nominale de tuyau DN 06 à DN 400 (voir type S020)
- Plage de mesure 0,2 à 10 m/s
- Température de liquide : voir diagramme de température/pression dans fiche technique, -15 à 110 °C (en fonction du raccord)
- Pression de liquide max. : voir diagramme de température/pression dans fiche technique, PN 10 (avec raccord plastique) - PN 16 (avec raccord métallique)
- Conductivité min. 20 µS/cm
- Erreur de mesure (pour valeur mesurée de 1 à 10 m/s)) Teach-In ± 0,5 % de la valeur mesurée, facteur K standard ± 4 % de la valeur mesurée
- Linéarité ± 0,5 % de la PE (10 m/s)
- Répétabilité ± 0,25 % de la valeur mesurée
- Type de produit
Débitmètre
- Type
8045
- Tension de fonctionnement min.
18 V/DC
- Tension de fonctionnement max.
36 V/DC
- Tension de fonctionnement
18 - 36 V/DC
- Matériau isolant
FKM
- Matériau du boîtier
acier inoxydable
- Température min. des médias
-15 °C
- Température max. des médias
+110 °C
- Pression de service (max.)
16 bar
- Poids
1.050 kg
- Température ambiante max.
+60 °C
- Longueur
116 mm
- Largeur
88 mm
- Hauteur
218 mm
- Dim.
(L x l x H) 116 x 88 x 218 mm
- Contenu
1 pc(s)
- Matériau (détails)
Corps : acier inoxydable, joint : FKM
- Connexion
Ecrou G2
Documents et téléchargements
Fiche technique
Fiche technique 625792 Débitmètre électromagnétique à insertion, avec indicateur digital Bürkert 8045 449673
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 625792 Débitmètre électromagnétique à insertion, avec indicateur digital Bürkert 8045 449673
Description
Le débitmètre est conçu pour les canalisations allant de DN 06 à DN 400 et des liquides ayant une conductivité > 20 µS/cm. Il dispose d'un afficheur rétroéclairé, d'un clavier, d'une sortie de courant 4 - 20 mA et d'une sortie numérique (sortie impulsion par défaut) et de deux totalisateurs.
Modèle
- Débitmètre
- Combinable avec les raccords S020
- Matériaux :
- Boîtier, couvercle, écrou/joint noir PPA (renforcé par fibre de verre)/NBR
- Film avant couvercle de protection/joint : PSU/silicone
- Vis/joint : acier inoxydable/néoprène
- Presse-étoupes : polyamide
- Pièces en contact avec le fluide :
- Support de capteur : acier inoxydable 1.4404/316L
- Electrodes : acier inoxydable 1.4404/316L
- Joint : FKM (homologation FDA)
- Anneau de terre : acier inoxydable 1.4404/316L
- Raccordements électriques : 2 presse-étoupes M 20 x 1,5
- Câble de branchement recommandé : section de 0,5 à 1,5 mm², blindé, 6...12 mm de diamètre (avec un seul câble par presse-étoupe) ou 4 mm de diamètre (avec deux câbles par presse-étoupe avec joint multipassage fourni)
- Elément capteur : électrodes
- Indice de protection IP65, avec appareil connecté et presse-étoupes sérrés et couvercle de protection vissé jusqu'en butée.
- Normes et homologations :
- CEM : EN 61000-6-2, EN 61000-6-3
- Basse tension : EN 61010-1
- Pression conforme à l'article 3 du §3 de la directive 97/23/CE (P.E. 10 m/s)
- Vibrations : EN 60068-2-6
- Chocs : EN 60068-2-27
- Homologations FDA
Avertissement
Le type 8045 est intégré dans la tuyauterie avec un raccord à insertion Bürkert S020 (à commander séparément).
Des distances minimales en amont et en aval doivent être respectées selon EN ISO 5167-1.
