Delock 65845 65845 Connecteur SMA 50 Ω 1 pc(s) Bag
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Bag
Type de produit
Connecteur SMA
Impédance
50 Ω
Connexion
SMA
Contenu
1 pc(s)
Fiche technique (PDF)
Nombre
Total (3,58 € / unité(s))
3,58 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)

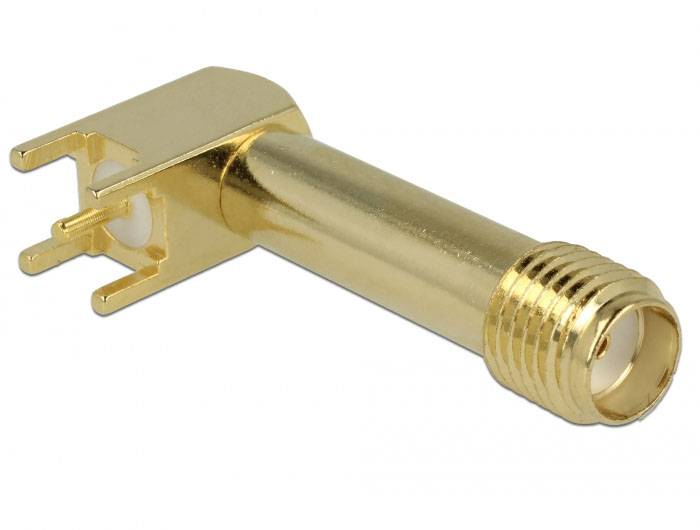

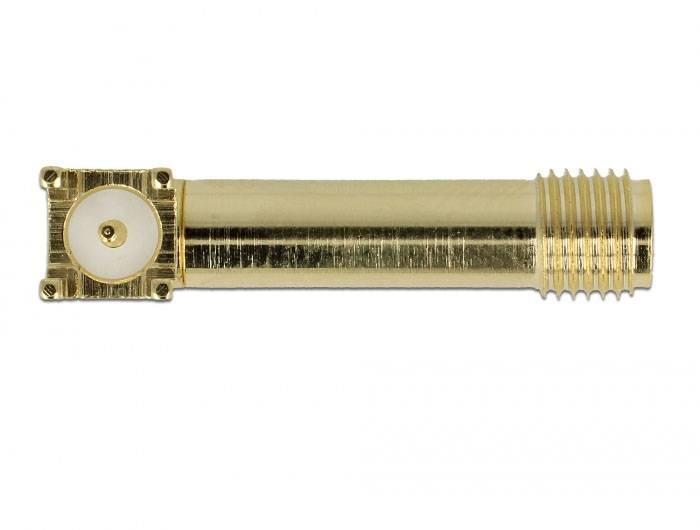

Prise SMA 90° PCB
Points forts et détails
- Type de connexion : SMA
- Raccordement 1 : SMA
- 0 - 6000 MHz 50 ohms
- Matériau du boîtier : laiton
- 1 pièce(s)
Caractéristiques techniques
- Raccordement 1 : SMA
- Type d'emballage
Bag
- Type de produit
Connecteur SMA
- Impédance
50 Ω
- Connexion
SMA
- Contenu
1 pc(s)
- Fréquence (max.)
6 GHz
- Matériau boîtier
laiton doré
- Référence fabricant
65845
- Matériau d'isolation
PTFE
- Matériau du contact
laiton doré
- Longueur
25 mm
- Type
65845
- Type de fermeture
Sans
- Forme de câble
rond
- Type
Câble de raccordement
- Couleur
multicolore
- Profondeur
12.2 mm
- Hauteur
5.2 mm
- Largeur
25 mm
- Utilisation du câble
appareils IEC
- UKCA
oui
- Température d'opération
-55 - 165 °C
- Impédance
50 Ohm
- Quantité
1 Stück(e)
- Tension supportée
500 V
- Degré de fréquence
0 - 6000 MHz
Documents et téléchargements
Fiche technique
Fiche technique 3383647 Delock 65845 65845 Connecteur SMA 50 Ω 1 pc(s) Bag
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3383647 Delock 65845 65845 Connecteur SMA 50 Ω 1 pc(s) Bag
Description
Cette prise Delock convient au montage par soudure sur les circuits imprimés. Le revêtement doré empêche la corrision et assure une connexion optimale.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Raccordement : 1 x prise SMA 90°
- Broche : laiton plaqué or
- Isolation : PFTE
- Boîtier : laiton doré
- Gamme de fréquences: 0 - 6 GHz
- Impédance : 50 ohms
- VSWR : 1,5
- Type de filetage: 1/4″ - 36 NOUS - 2A
- Longueur du filetage 5,5 mm
- Température de fonctionnement : -55 °C à 165 °C
- Résistance à la tension: 500V / 50Hz
- Matériau : laiton recouvert d'or
- Montage soudé : 5 points de soudure
- Pas: 2.54 mm
- Dimensions (LxHxD) : 28,0 x 12,2 x 5,2 mm
Configuration système requise
- Platine appropriée pour le montage du connecteur SMA
