Digitus DK-1743-A-VH-10-LD Câble réseau CAT 7a S/FTP jaune 1000 m

Grande bobine de câble avec câble jaune, marquée 'DIGITUS Professional'.

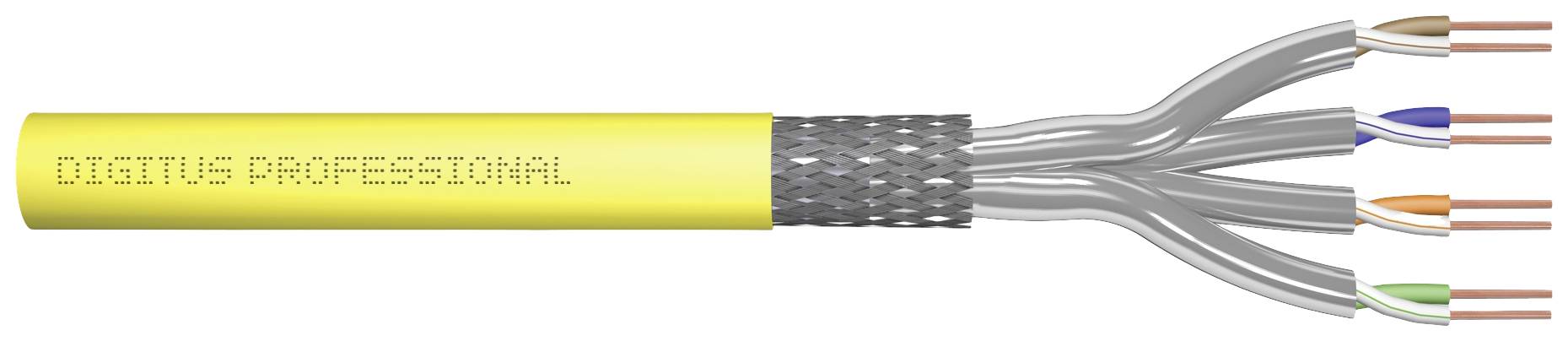

Câble réseau jaune portant l'inscription « DIGITUS PROFESSIONAL », avec quatre paires de fils torsadés dépassant de l'extrémité ouverte.

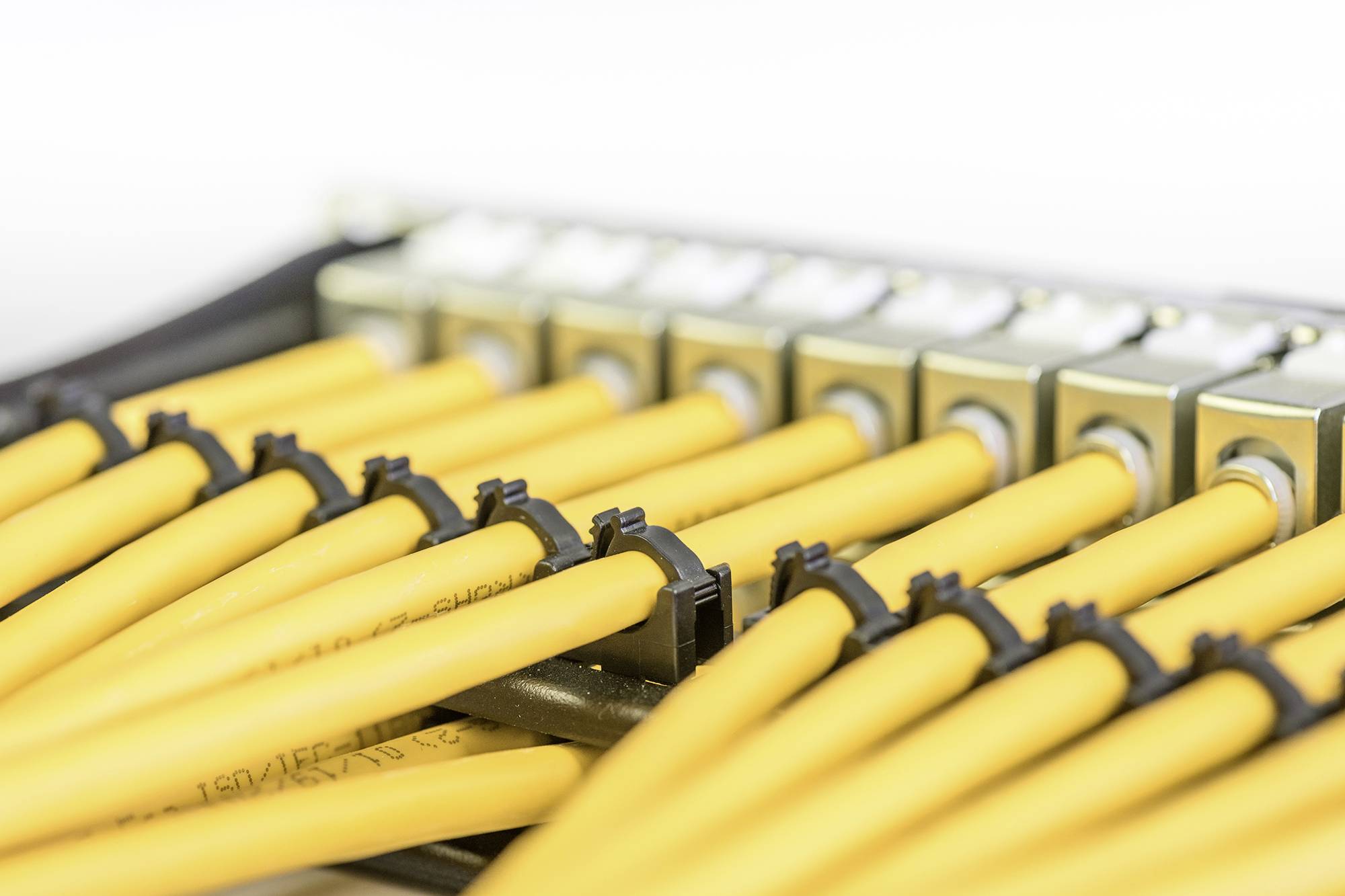

Des câbles jaunes sont branchés dans une rangée de connexions. Ils sont soigneusement rangés et forment un arbre de câblage structuré.

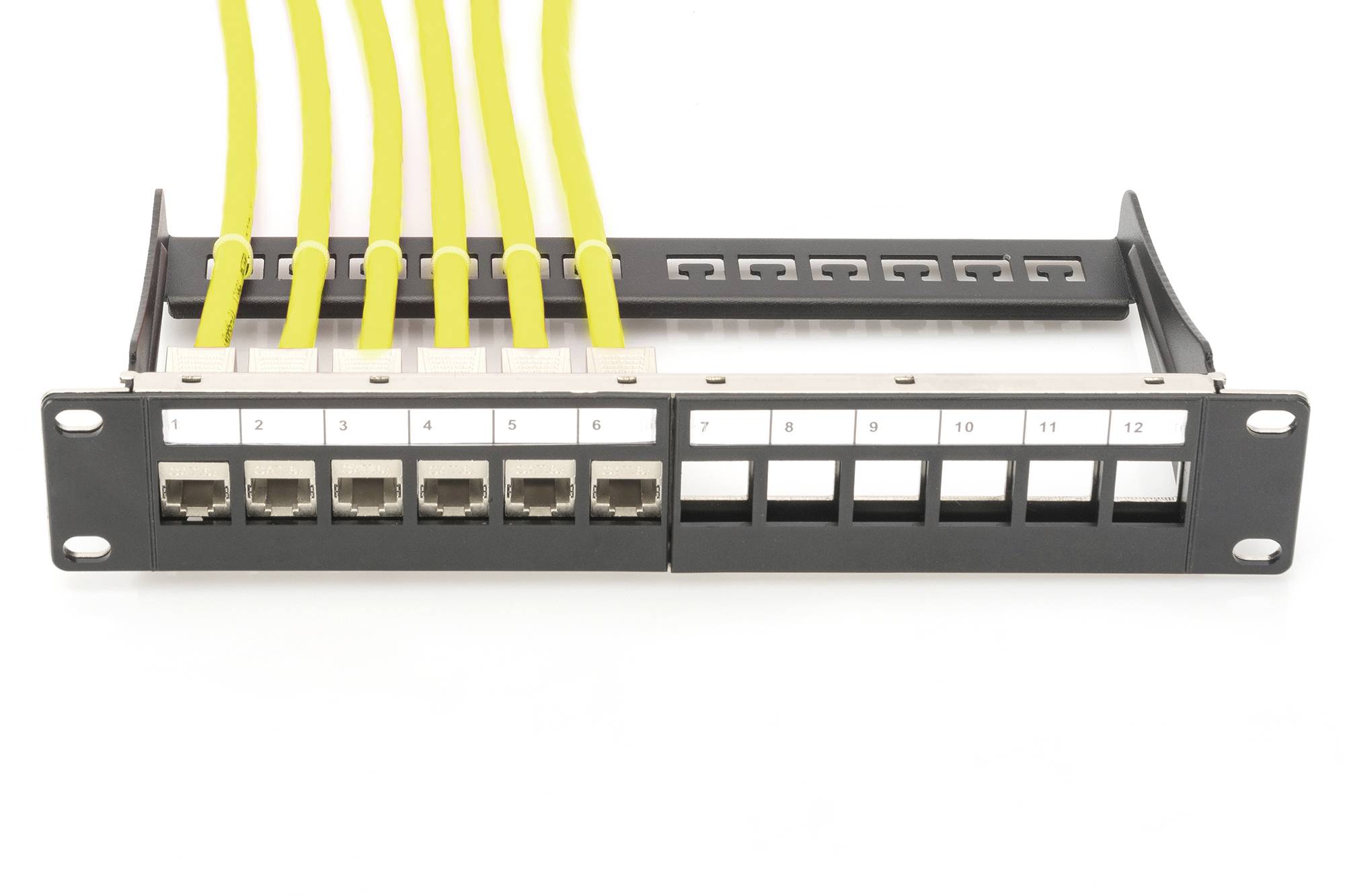

Panneau de brassage avec des câbles Ethernet jaunes branchés dans des ports. Montre la connexion entre les équipements réseau.

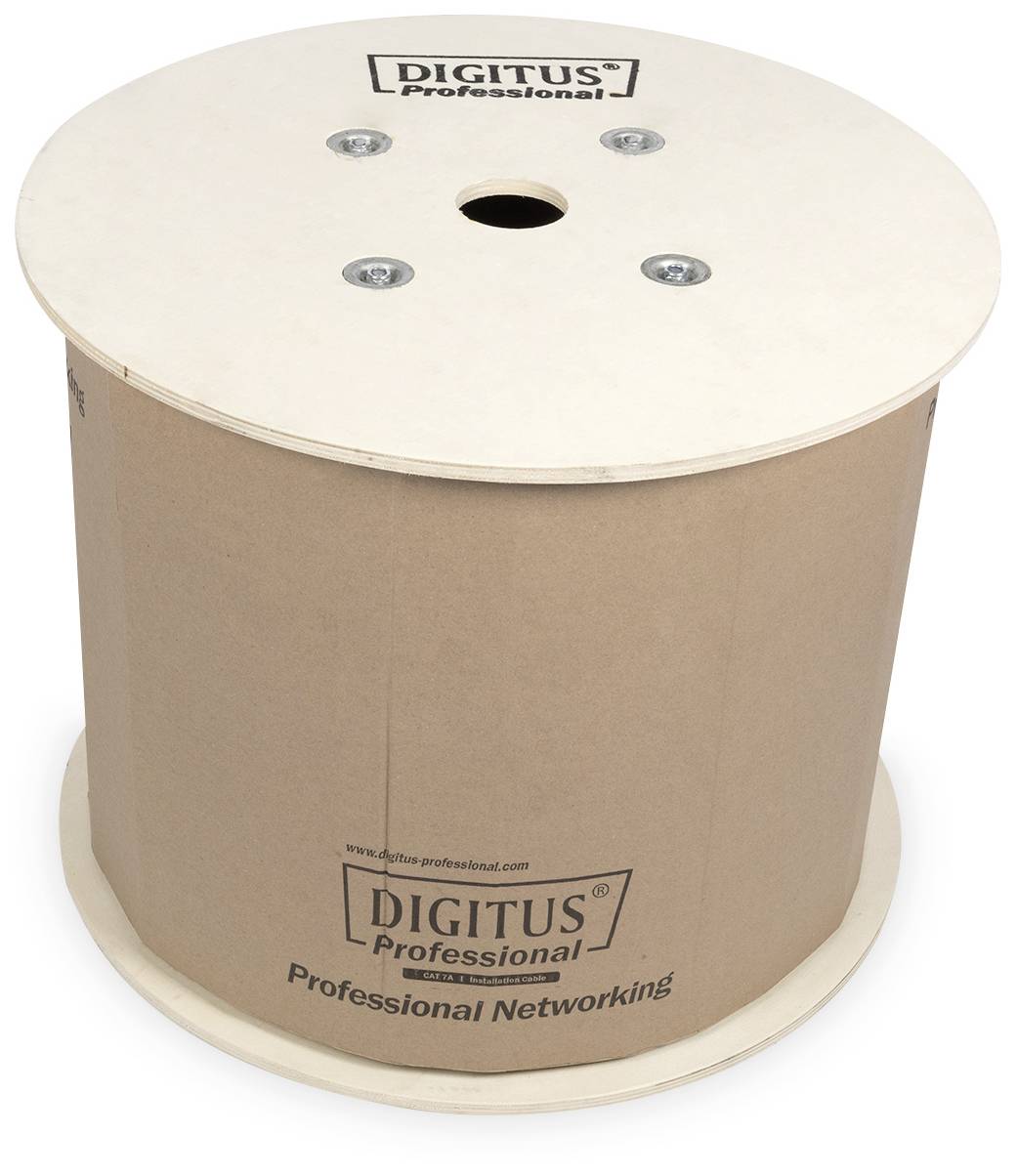

Un grand tambour de câble portant l'inscription 'DIGITUS Professional' en haut et en bas, en carton brun avec un couvercle en bois, destiné aux applications réseau.

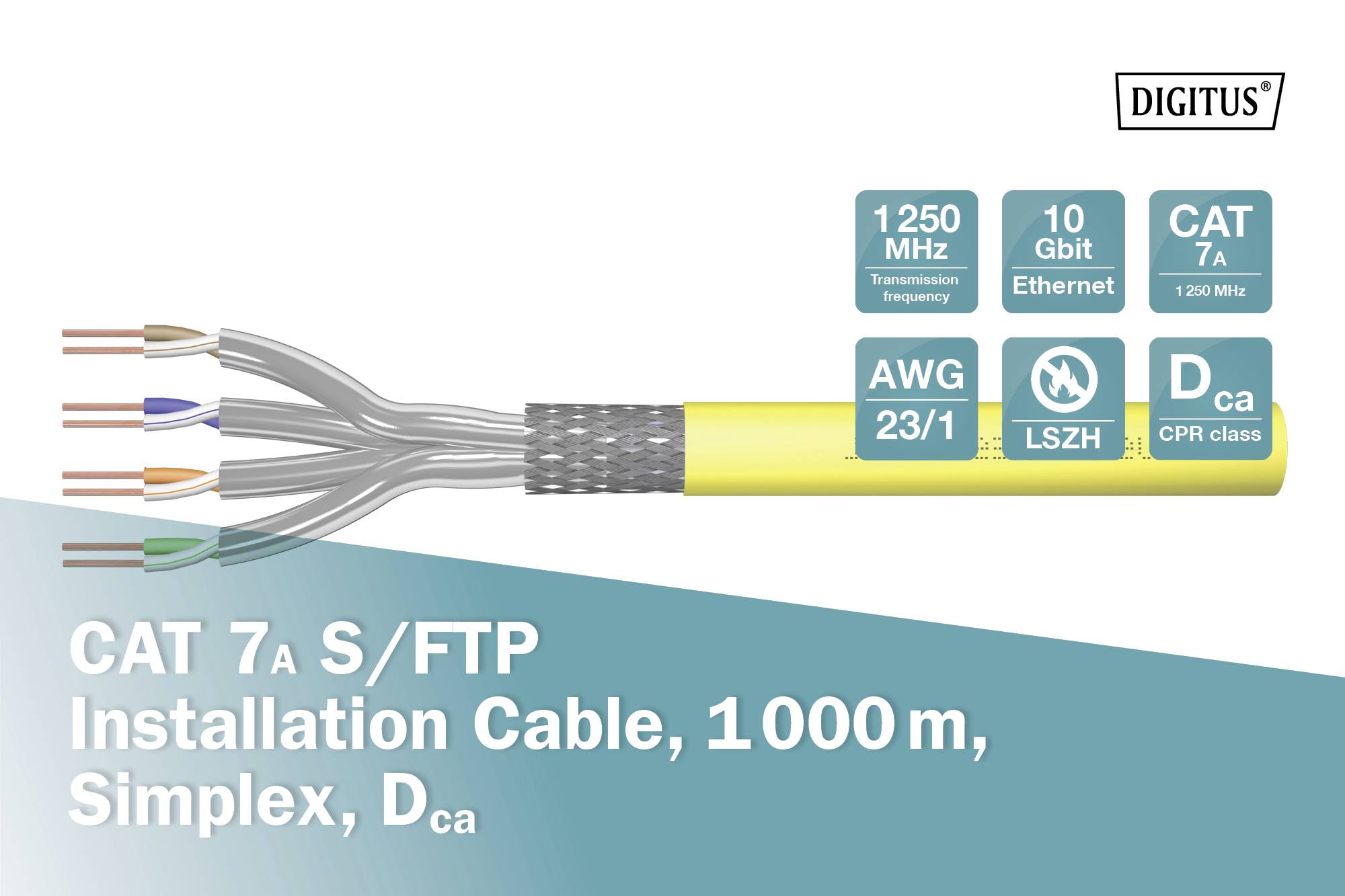

Câble d'installation CAT 7a S/FTP, 1000 m, Simplex, Dca, présentant une coupe de câble avec quatre paires torsadées et des spécifications techniques.

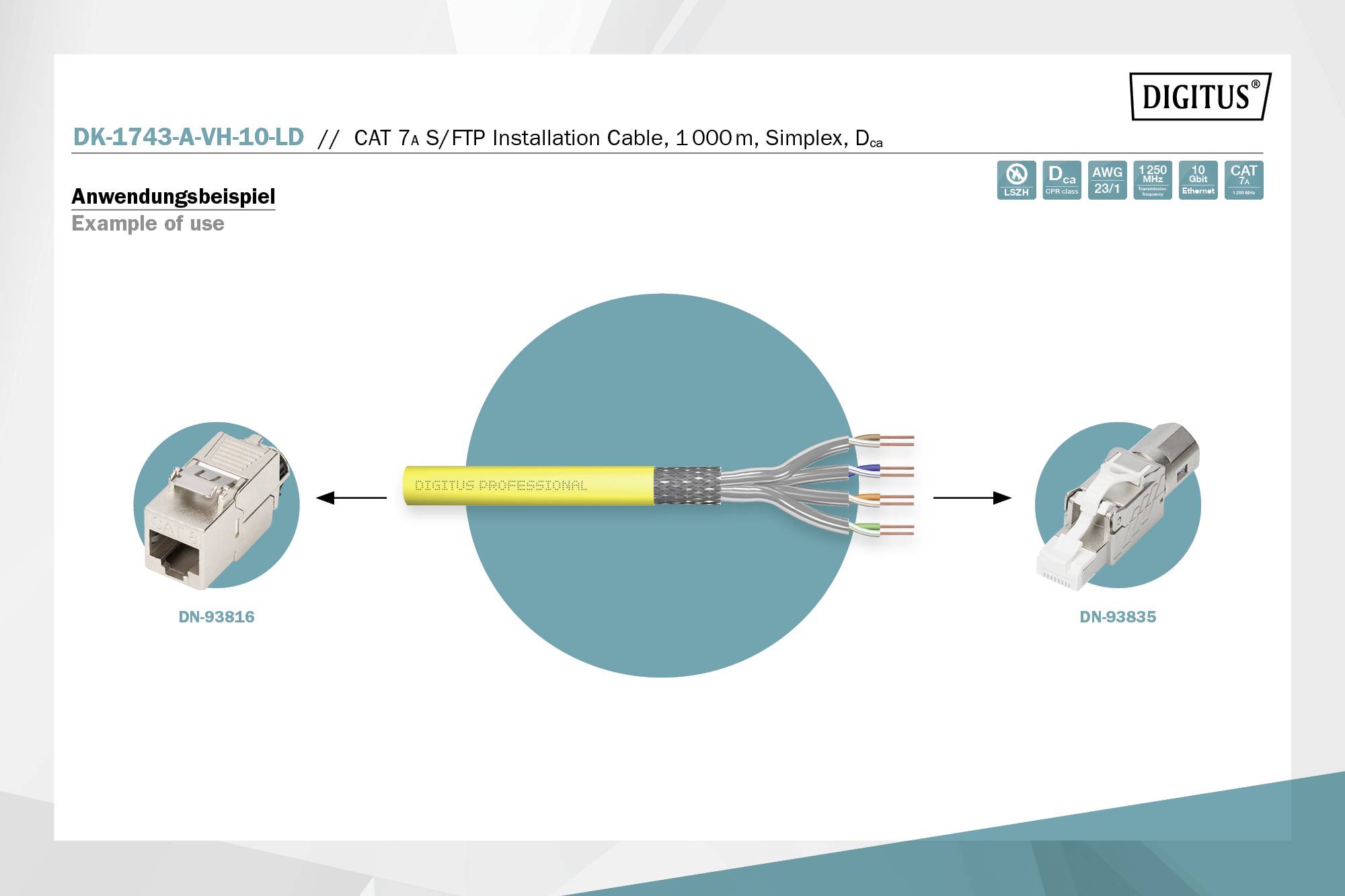

Exemple d'application d'un câble d'installation CAT 7 S/FTP jaune, connecté à gauche et à droite avec des fiches DN-93816 et DN-93835.

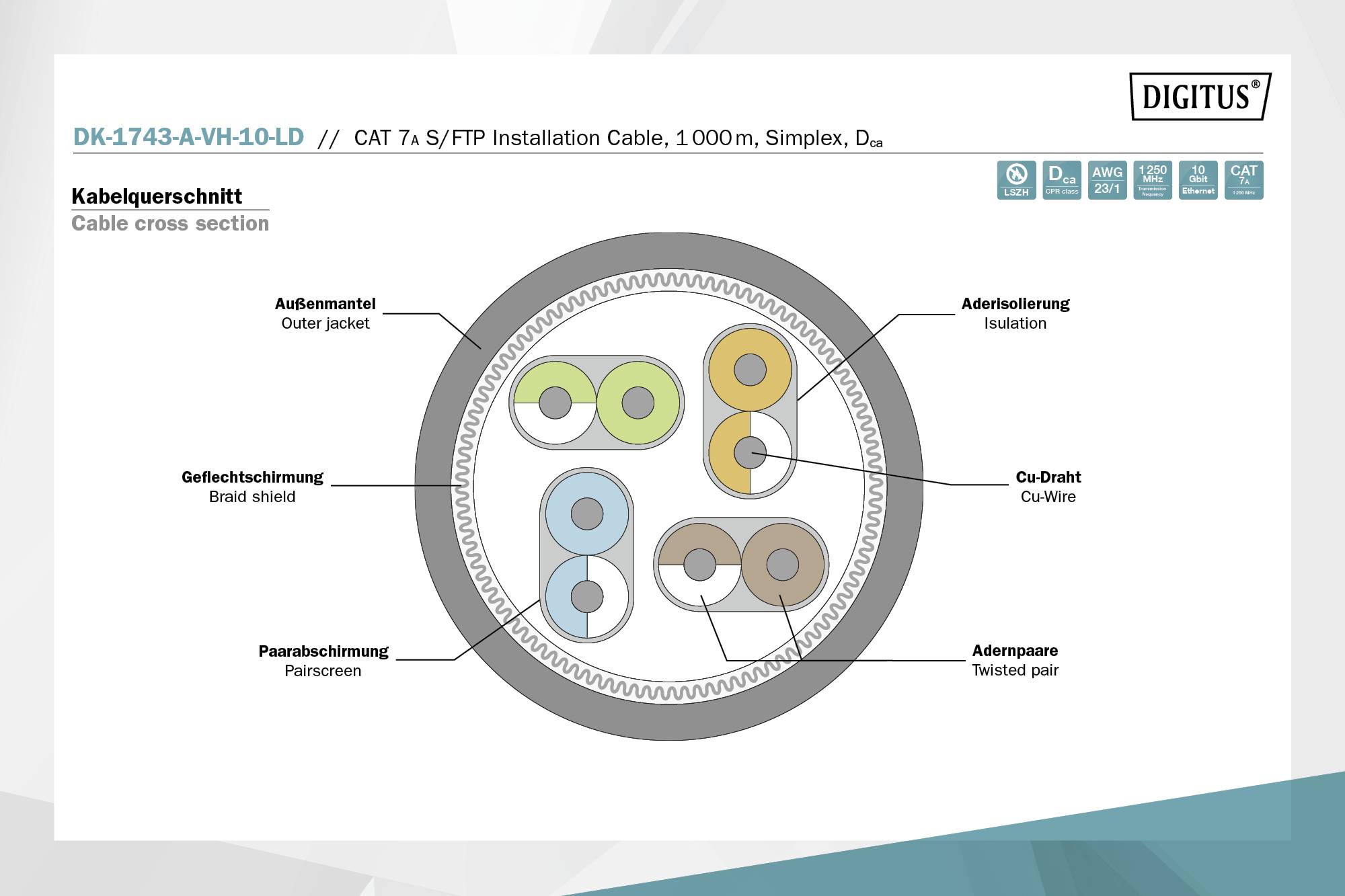

Diagramme de section de câble : Diagramme d'un câble CAT 7A avec paires sous isolation, gaine extérieure, blindage tressé et blindage par feuille.

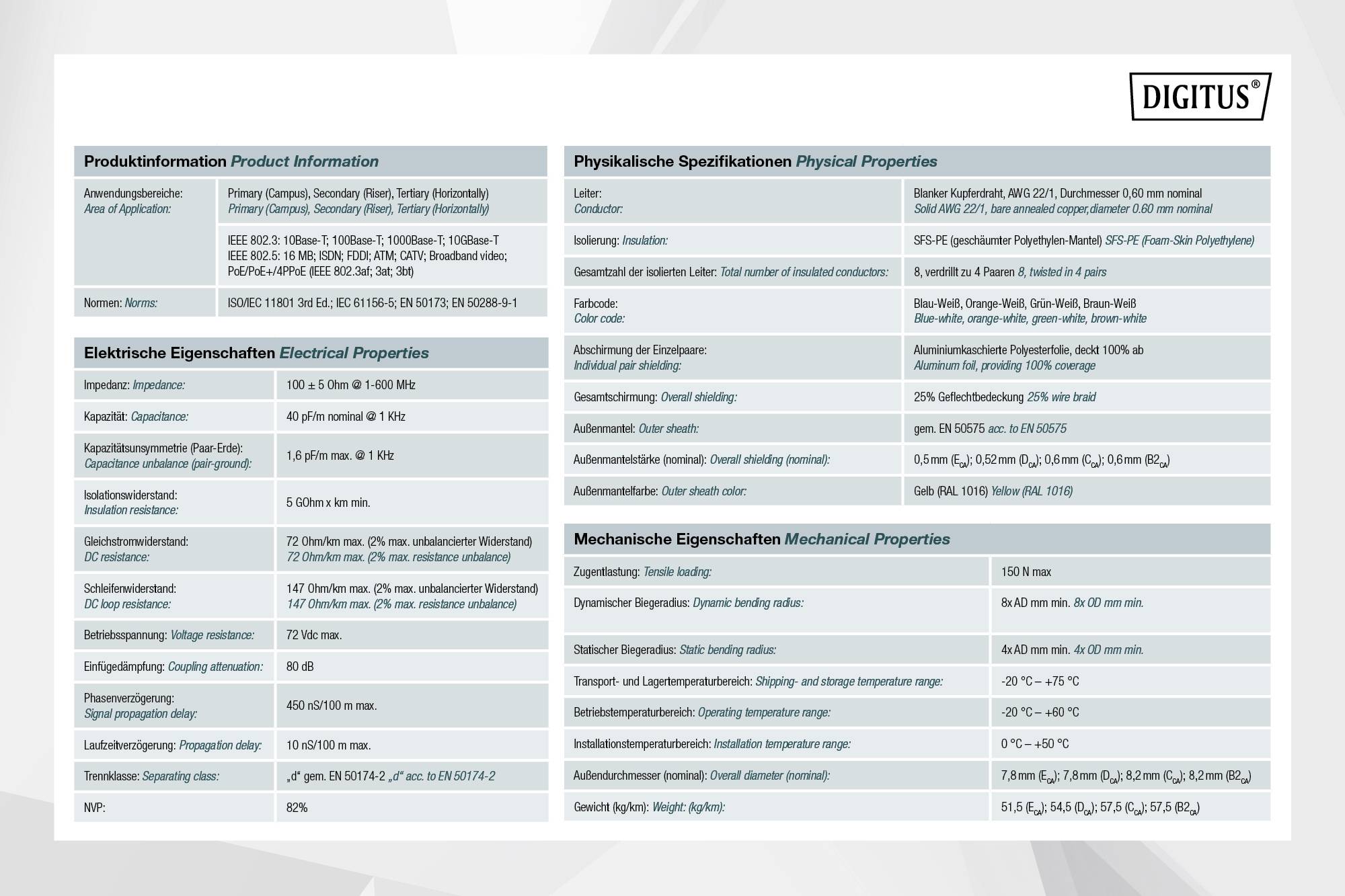

Fiche technique du produit présentant des informations sur les caractéristiques physiques, électriques et mécaniques d'un produit de la marque Digitus.

1/9

Type de produit

Câble réseau

Spécification

CAT 7a

Blindage

S/FTP

Type de câble

S/FTP

Nombre de conducteurs

8 x

Fiche technique (PDF)

Livraison avant le jeu. 24 septembre

17 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Prix unitaire

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (1 m = 0,85 €)

845,83 €

hors 50,00 €

dont 0,01 € d’éco-part

Supplément colis lourd ou volumineux

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Câble DIGITUS CAT 7A S/FTP, 1000 m, simplex, Dca-s1a d1 a1

Points forts et détails

10GBit Ethernet
Fréquence d'émission 1250 MHz
Certifié permanent Link

Nos services :

Caractéristiques techniques

Propriétés physiques :
Conducteur : fil de cuivre nu, AWG 23/1
Système(s) d'évaluation et de vérification de la résistance aux performances : système 3
Isolation : SFS-PE (gaine en polyéthylène expansée)
Nombre total de conducteurs isolés : 8, torsadés à 4 paires
Code couleur : bleu-blanc, orange-blanc, vert-blanc, marron-blanc
Blindage des paires individuelles : film polyester laminé en aluminium, couvre 100 %
Blindage total : tresse en cuivre étamé
Gaine extérieure : Dca-s1a d1 a1 selon EN 50575 ; LSZH
Épaisseur de la mante extérieure (nominale) : 0,60 mm (Dca) ; 0,60 mm (CCA)
Couleur de la peinture extérieure : jaune (RAL 1028)
Propriétés mécaniques :
Charge de traction : 150 N max.
Rayon de courbure dynamique : 8x de mm min.
Rayon de courbure statique : 4 x AD mm min.
Gamme de température : -20 °C à +60 °C
Plage de température d'installation : de 0 à +50C
Diamètre extérieur (nominal) : 7,8 mm (Dca) ; 7,8 mm (CCA)
Poids (kg/km) : 65 kg (Dca) ; 65 kg (CCA)
Caractéristiques électriques :
Impédance : 100±5 ohms à 1 1250 MHz
Capacité : 40 pF/m nominal @ 1 kHz
Déséquilibre de capacité (paire de terre) : 1,6 pF/m max. @ 1 kHz
Résistance d'isolation : 5 Gohms x km min.
Résistance de boucle : 147 ohms/km max. (2% de résistance non équilibrée max.)
Tension de fonctionnement : 72 VDC max.
Atténuation de couplage : type CA 1b
Retard de phase : 450 ns/100 m max.
Temporisation : 10 ns/100 m max.
Classe de séparation : « d » selon EN 50174-2
NVP : 75%
PROPAGATION DES FLAMMES : EN 60332-1-2 (LSOH PVC
Sans halogène, corrosivité : en 60754-1/2 (LSOH)
Densité de fumée : en 61034-2
Assortiment : câble d'installation à paire torsadée
Catégorie : Cat 7A
Blindage : S-FTP, paires en feuille métallique et tresse de blindage
BauPVO : Dca
Longueur 1000 m
Couleur : jaune
Structure de câble : 4 x 2 AWG 23/1, paire torsadée massive
Gaine : LSOH

Type de produit: Câble réseau

: CAT 7a

: S/FTP

Type de câble: S/FTP

Nombre de conducteurs: 8 x

Spécificités: blindé

Ø extérieur: 7.8 mm

Couleur: jaune

Contenu: 1000 m

AWG max.: 23

Conditionné: non

Marchandise vendue au mètre: oui

Référence fabricant: DK-1743-A-VH-10-LD

Type: DK-1743-A-VH-10-LD

Matériau isolant: aluminium

Gamme de température, variable (min.): -20 °C

Gamme de température, modifiée (max.): +60 °C

Gamme de température, fixe (min.): 0 °C

Gamme de température, fixe (max.): +50 °C

Sans halogène: oui

Quantité de livraison maximale par pièce: 1000 m

Torsadé par paire (partie 1): oui

Documents et téléchargements

Fiche technique

Fiche technique 3028465 Digitus DK-1743-A-VH-10-LD Câble réseau CAT 7a S/FTP jaune 1000 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3028465 Digitus DK-1743-A-VH-10-LD Câble réseau CAT 7a S/FTP jaune 1000 m

Description

Le câble de pose DIGITUS CAT 7A est conçu pour une utilisation dans le centre de données structuré et le câblage de bâtiment conformément aux normes ISO/IEC 11801, DIN en 50288-4-1, DIN en 50173, IEC 61156-7, en 50288-9-1. Le câble est idéal pour la transmission de données analogiques et numériques et prend en charge POE et POE+. La structure de blindage se compose de paires à blindage individuel avec une tresse en cuivre étamé qui garantit une excellente blindage et des valeurs électriques

Ce texte a été traduit par une machine.

Modèle

Prise en charge PoE, PoE+, Power over Power Ethernet
BauPVO classe Dca-s1a d1 a1
