Name: Digitus DK-1743-VH-050 Câble d'installation CAT 7 S/FTP orange 50 m
Brand: Digitus
SKU: 2734670
Availability: SoldOut

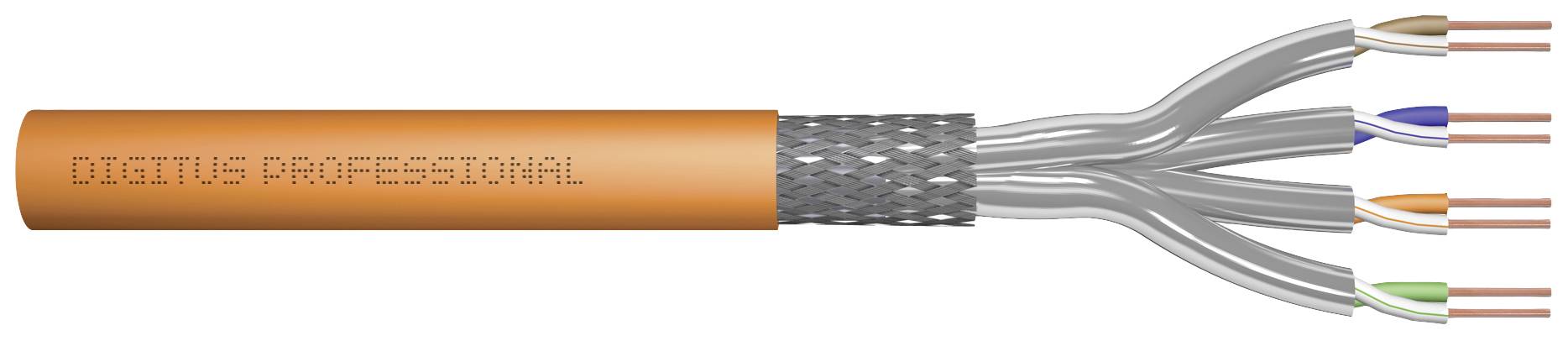

Un câble orange portant l'inscription 'DIGITUS PROFESSIONAL', divisé en plusieurs brins torsadés avec blindage métallique.

Un rouleau de câble orange, enroulé plusieurs fois de film plastique transparent.

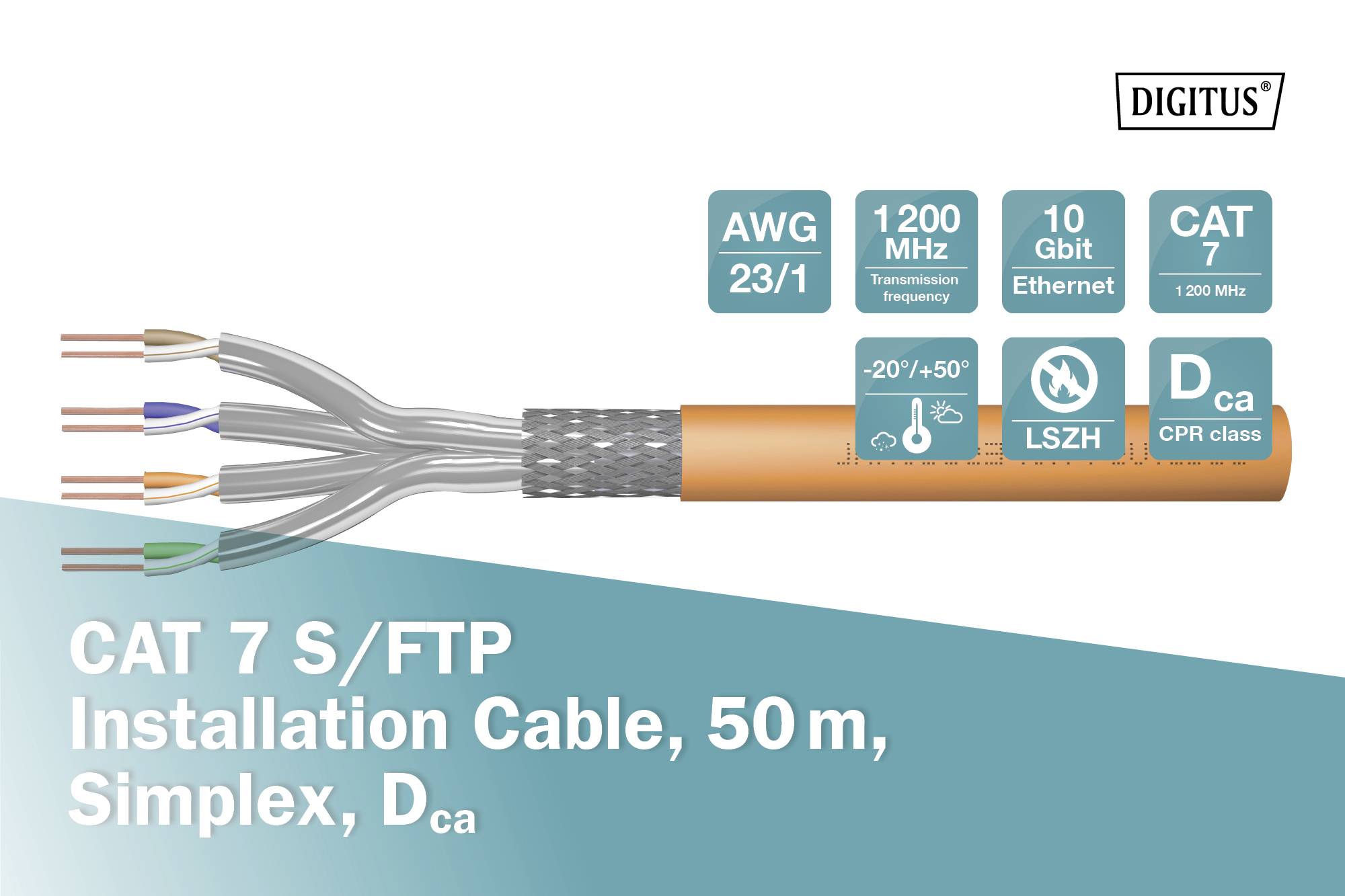

Câble d'installation Cat 7 S/FTP, 50 m, Simplex, Dca avec conducteurs et spécifications : AWG 23/1, 1200 MHz, Ethernet 10 Gbit, LSZH, -20°/+50°. À gauche, vue détaillée des conducteurs du câble.

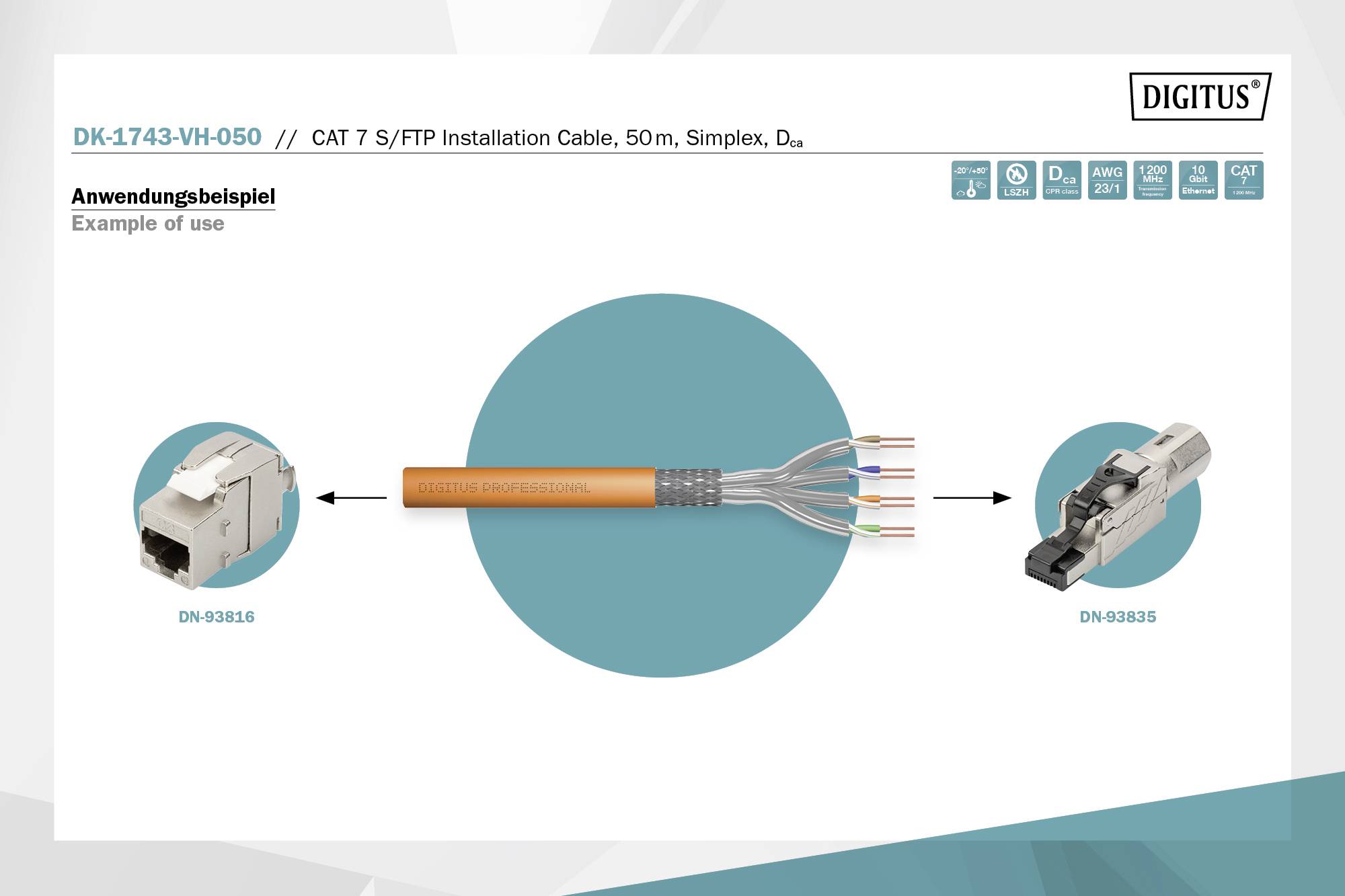

Exemple d'un câble d'installation CAT 7 S/FTP : Un coupleur (DN-93816) se connecte à un câble, menant à une fiche (DN-93835).

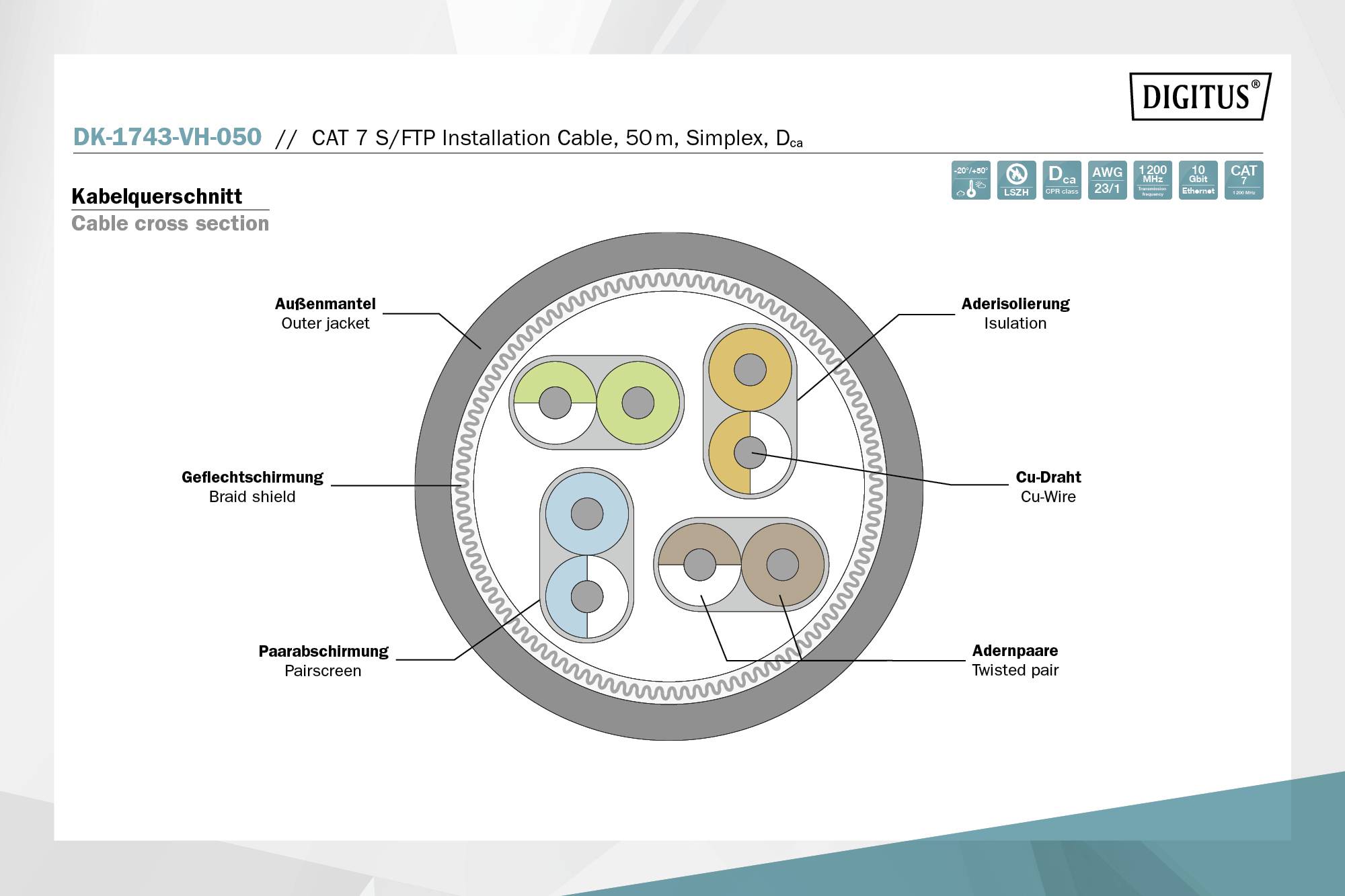

Coupe transversale d'un câble d'installation CAT 7 S/FTP avec blindage, isolation et conducteurs torsadés.

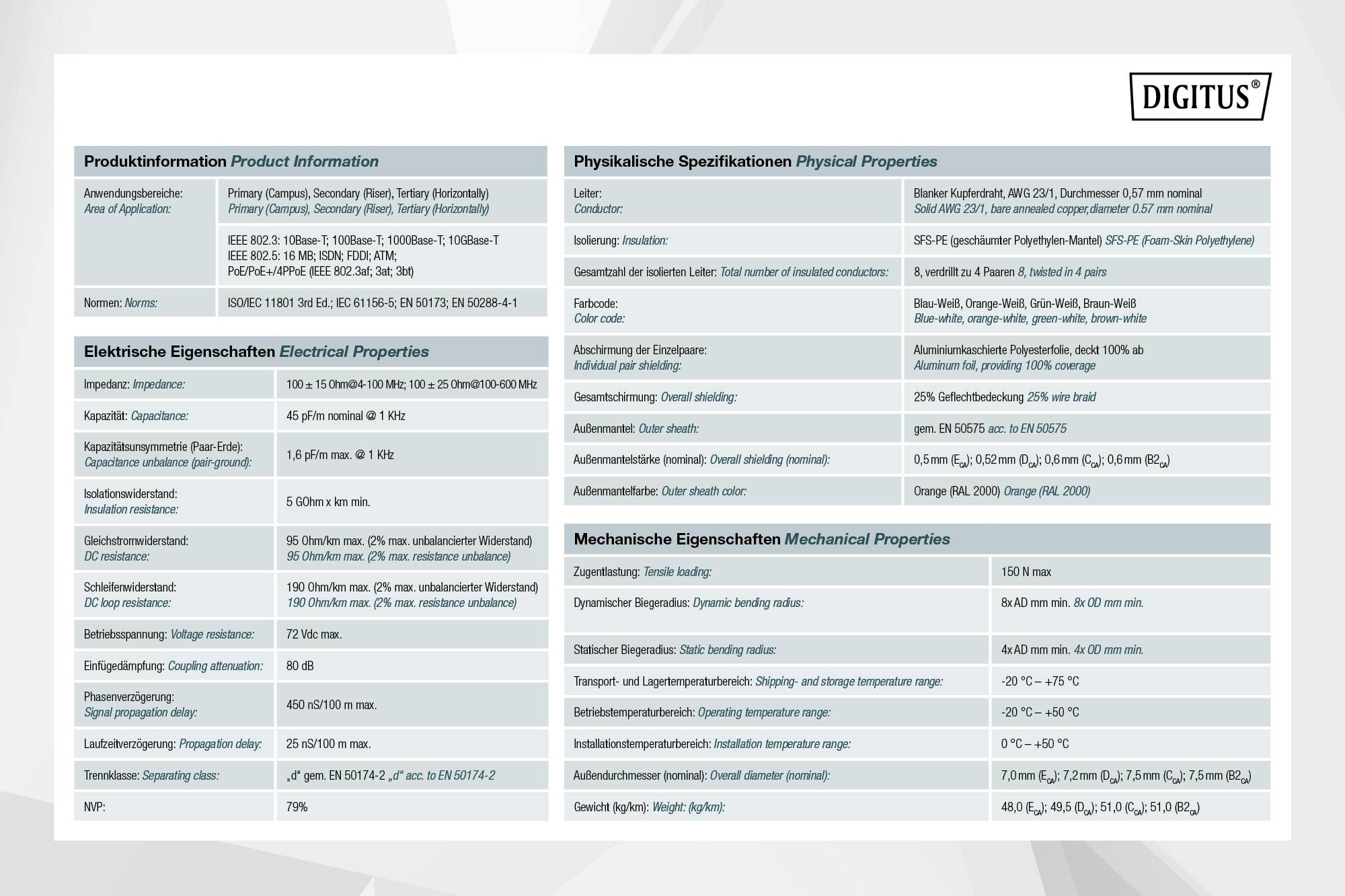

Tableau des spécifications techniques d'un câble PVC : Propriétés du produit, caractéristiques physiques, électriques et mécaniques.

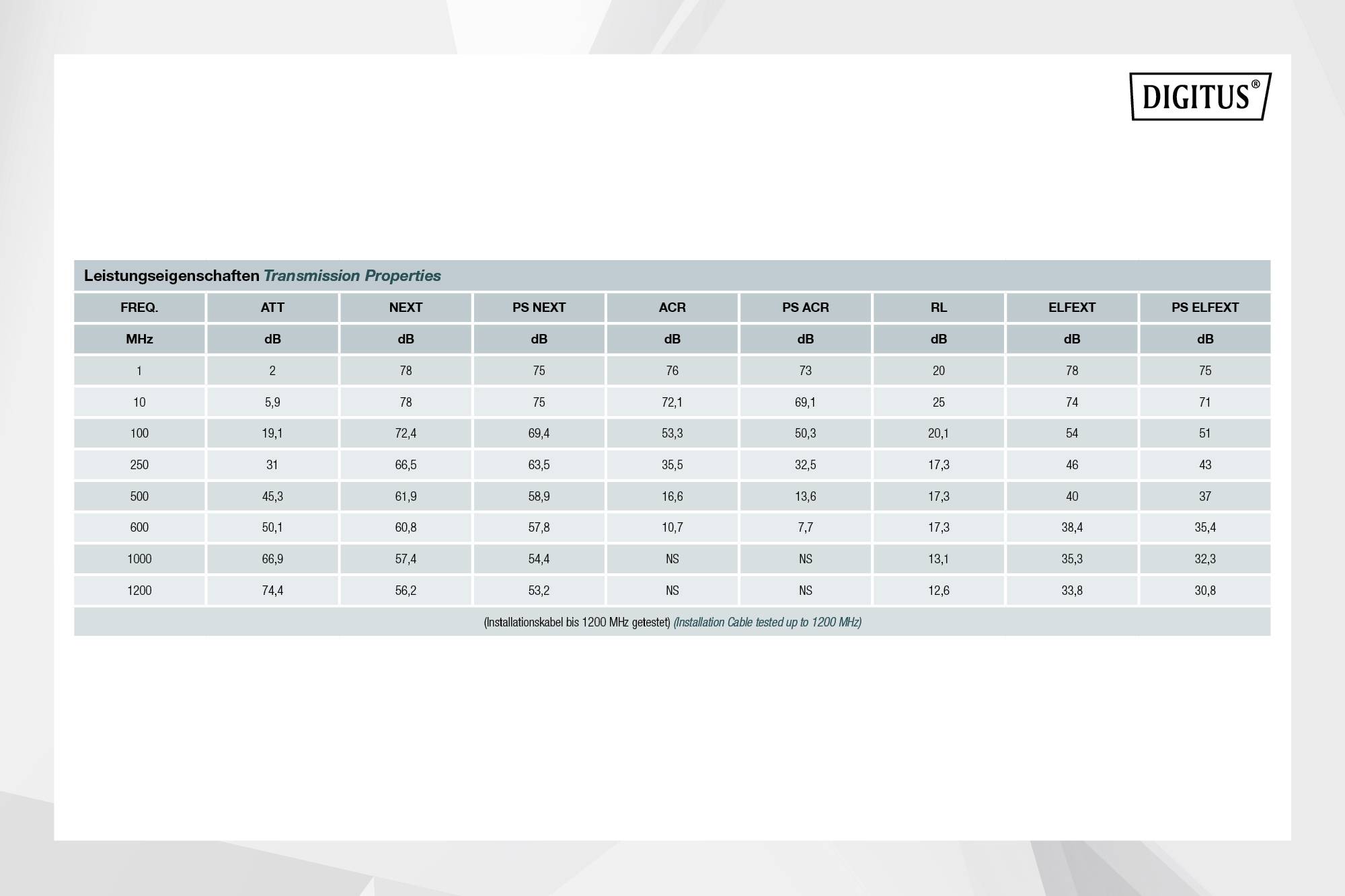

'Tableau des caractéristiques de performance pour les propriétés de transmission avec des fréquences (1-1200 MHz), l'atténuation, NEXT, PS NEXT, ACR, PS ACR, l'affaiblissement de réflexion et l'effet.'

Deux certificats pour câbles de données de catégorie 7. À gauche : Certificat n° 9524zo. À droite : Certificat n° 4057a. Les deux portant le sceau de qualité GHMT.

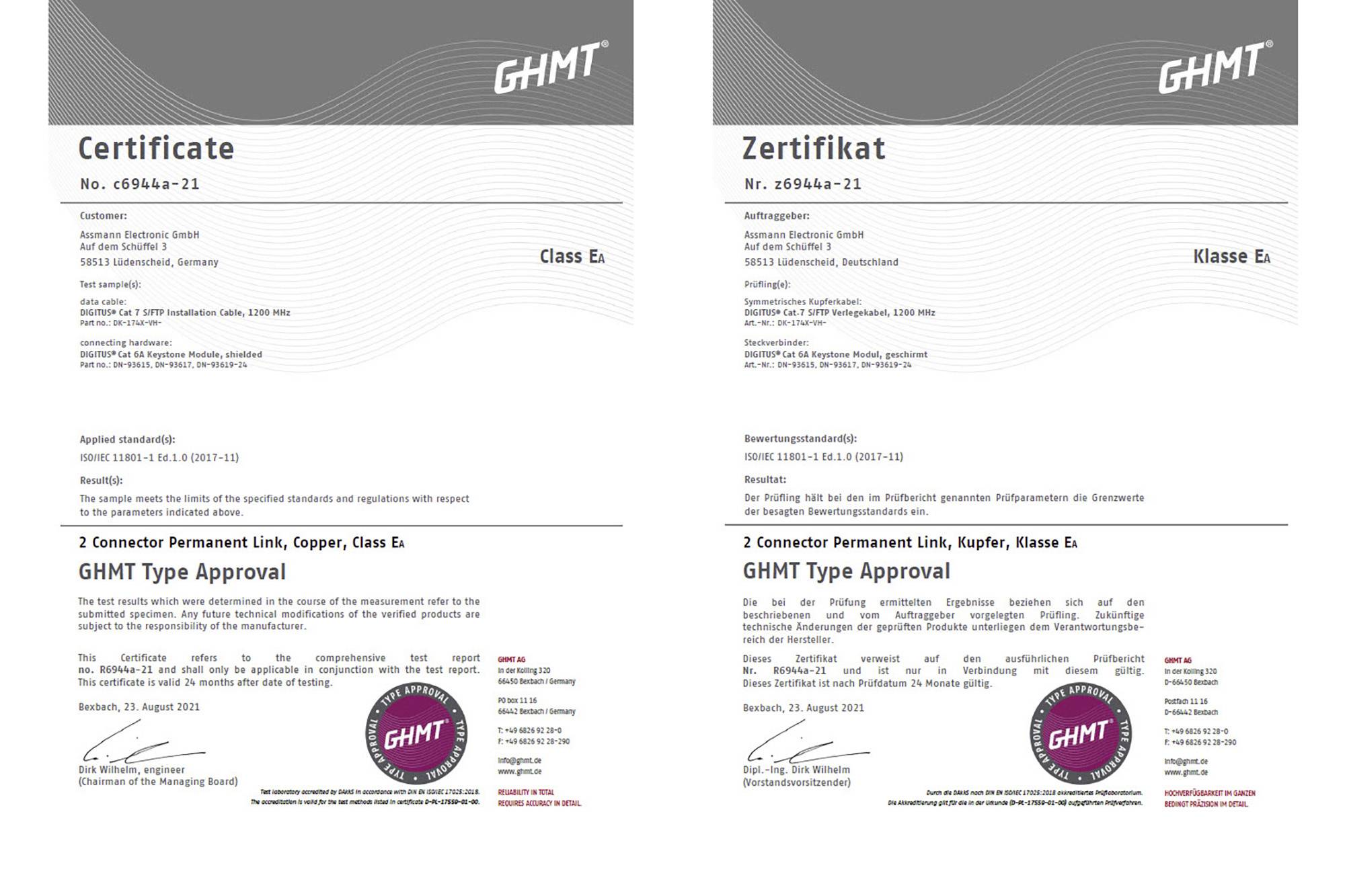

Deux certificats de la GHMT AG, chacun pour la 'Classe E', pour 'Lien Permanent, Cuivre'. Les deux valables jusqu'en août 2025.

Aperçu des risques d'incendie. Très élevé à faible. Comprend des mesures d'inspection et des indications supplémentaires telles que les travaux par point chaud.

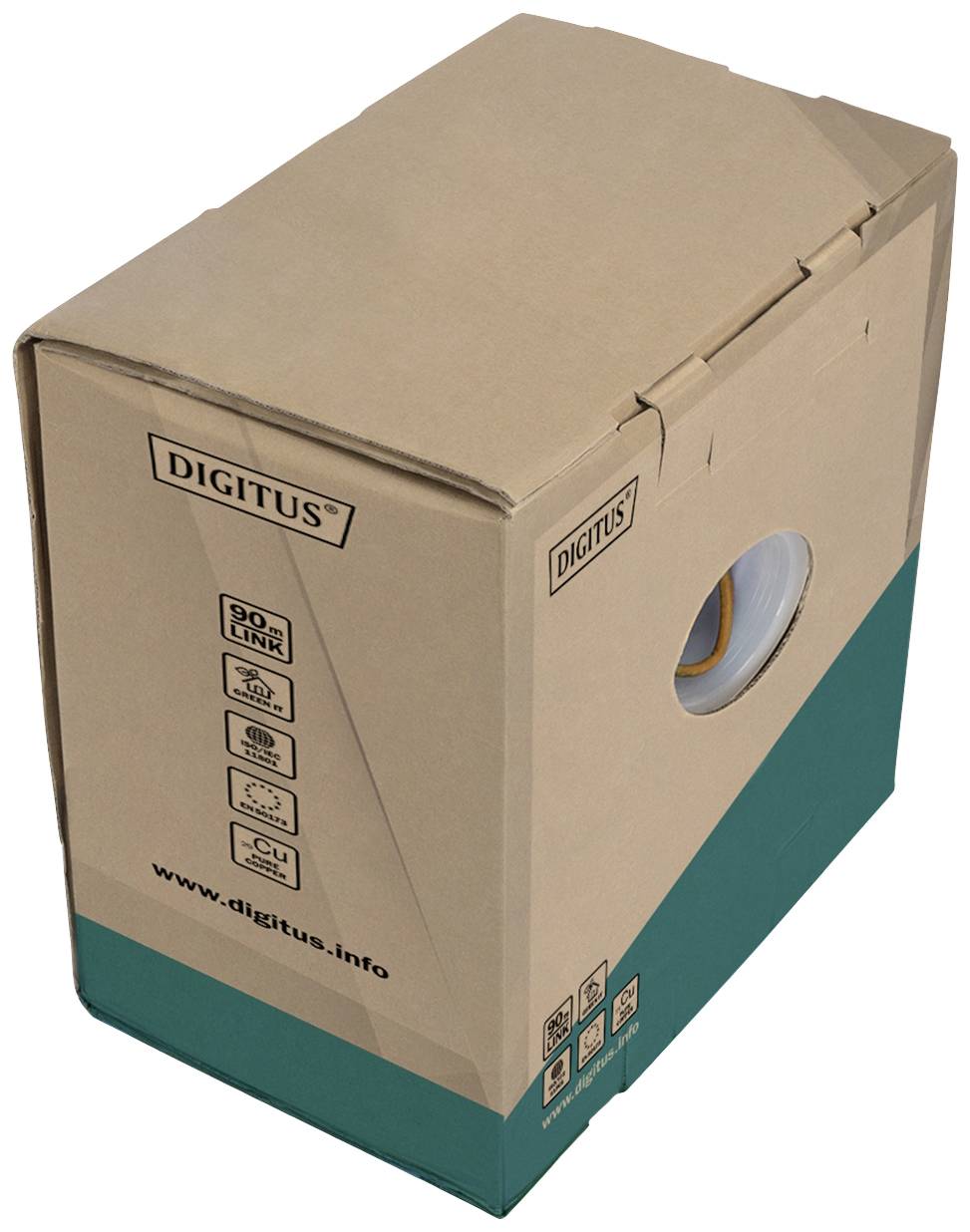

Boîte en carton portant l'inscription 'DIGITUS', montrant un rouleau de câble à l'intérieur. Les textes et symboles soulignent les spécifications techniques.

1/11

Type de produit

Câble d'installation

Spécification

CAT 7

Blindage

S/FTP

Spécificités

ignifuge

simplex

torsadé par paire

sans halogène

blindage par tresse

blindage total

conducteur intérieur rigide

AWG max.

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Indisponible

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Prix unitaire

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Total (1 m = 1,23 €)

61,66 €

dont 0,01 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

DIGITUS Cat.7 S/FTP installation cable, 50 m, simplex, Dca-s1a, d0, a1

CARACTÉRISTIQUES : câble Cat7 avec câble de 4x2 AWG 23/1 diamètre de conducteur 0,57 mm cuivre à paires torsadées (Cu) - largeur de bande de 1200 MHz jusqu'à 10 GBase-T 10GBase-T selon IEEE 802.3 - diamètre extérieur 7,2 mm - Power over Ethernet (PoE, PoE+)CARACTÉRISTIQUES DE QUALITÉ : câble LAN blindé (blindage S/FTP avec PiMF, paire en film métallique) - certifié permanent Link GHMT - normes : ISO/IEC 11801, IEC 61156-5, DIN en 50173-1/4, DIN en 50288-4-1, en 60332-1-2, EN 60754-1/2, EN 61034-2, EN 50174-2PROTECTION CONTRE L'INCENDIE : câble de données conforme à la norme européenne de protection contre L'INCENDIE de classe européenne de l'indice de protection de l'environnement Bau Dca s1a d1 a1 selon en 50575 - LSZH sans halogène faible émission de fumée - avec gaine extérieure en polyéthylène SFS-PE (épaisseur 0,52 mm) couleur orange (RAL 2000)

Nos services :

Caractéristiques techniques

Conducteur : fil de cuivre nu, AWG 23/1Système(s) d'évaluation et de vérification de la résistance aux performances : système 3Isolation : SFS-PE (gaine en polyéthylène expansée)Nombre total de conducteurs isolés : 8, torsadés à 4 pairesCode couleur : bleu-blanc, orange-blanc, vert-blanc, marron-blancBlindage des paires individuelles : film polyester en aluminium, 100%Blindage total : tresse en cuivreGaine extérieure : ECA à B2ca EN 50575 ; LSZHÉpaisseur de la mante extérieure (nominale) : 0,50 mm (ECA) ; 0,52 mm (DCA) ; 0,60 mm (CCA) ; 0,60 (B2ca)Couleur : orange (RAL 2000)Propriétés mécaniques :Décharge de traction : 150 N max.Rayon de courbure dynamique : 8x de mm min.Rayon de courbure statique : 4 x AD mm min.Plage de température de transport et de stockage : -20 °C à +75 °C.Gamme de température : -20 °C à +50 °CPlage de température d'installation : de 0 °C à +50 °C.Diamètre extérieur Simplex (nominal) : 7,0 mm (ECA) ; 7,2 mm (DCA) ; 7,5 mm (CCA) ; 7,5 mm (B2ca)Poids (kg/km) : 49,5 kg (ECA) ; 51 kg (DCA), 53 kg (CCA) ; 53 kg (B2ca)Caractéristiques électriques :Impédance : 100±15 ohms @ 4 - 1000 MHz ; 100±25 OHMS @ 100-600 MHzCapacité : 45 pF/m nom. À 1KHzCapacité : 40 pF/m nominal @ 1 kHzRésistance d'isolation : 5 Gohms x km min.Résistance DC : 95 ohms/km max. (2% de résistance non équilibrée max.)Résistance de boucle : 190 ohms/km max. (2% de résistance non équilibrée max.)Tension de fonctionnement : 72 VDC max.Atténuation de couplage : TYPE CA 1bRetard de phase : 450 ns/100 m max.Temporisation : 10 ns/100 m max.Classe de séparation : « d » selon EN 50174-2NVP : 79%Assortiment : câble d'installation à paire torsadéeLongueur : 50 mCatégorie : Cat 7Couleur : orangeCP : DcaGaine : LSOHBlindage : S-FTP, paires en feuille métallique et tresse de blindageStructure de câble : 4 x 2 AWG 23/1, paire torsadée massiveAssortiment : câble d'installation à paire torsadéeCatégorie : Cat 7Blindage : S-FTP, paires en feuille métallique et tresse de blindageBauPVO : DcaLongueur : 50 mCouleur : orangeStructure de câble : 4 x 2 AWG 23/1, paire torsadée massiveGaine : LSOH

Type de produit: Câble d'installation

: CAT 7

: S/FTP

Spécificités: ignifuge
simplex
torsadé par paire
sans halogène
blindage par tresse
blindage total
conducteur intérieur rigide

Ø extérieur: 72 mm

Couleur: orange

Contenu: 50 m

AWG max.: 23

Référence fabricant: DK-1743-VH-050

Type: DK-1743-VH-050

Matériau isolant: Film

Sans halogène: oui

Documents et téléchargements

Fiche technique

Fiche technique 2734670 Digitus DK-1743-VH-050 Câble d'installation CAT 7 S/FTP orange 50 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2734670 Digitus DK-1743-VH-050 Câble d'installation CAT 7 S/FTP orange 50 m

Description

Le câble de pose DIGITUS Cat.7 S/FTP se distingue par la structure de câble suivante de 4x2x AWG23/1 et atteint une fréquence de transmission de 1200 MHz. La gaine de câble sans halogène est conforme à la norme IEC 60332-3-24, FRNC-C, LSZH-3 et à la norme BauPVO EuroClass Dca. Le câble est adapté pour le câblage de bâtiment structuré dans les secteurs secondaire et tertiaire. Conforme aux normes ISO/IEC 11801, DIN en 50173, DIN en 50288-4-1.

Ce texte a été traduit par une machine.

Modèle

INSTALLATION : connexion de composants réseau (prise réseau, panneau de connexion, module Keystone, fiche réseau RJ45) et d'appareils réseau (répéteur WLAN, commutateur LAN, commutateur PoE, répartiteur, point d'accès, Routeur réseau)DOMAINES D'APPLICATION : pour le câblage réseau universel dans les structures, bureaux, bâtiments, commerces, maisons, Maison, industrie, cave, entrepôt, centre de données ou appartement (câble réseau, câble DSL, câble Internet, câble TAE, câble téléphonique)

Description

Modèle

INSTALLATION : connexion de composants réseau (prise réseau, panneau de connexion, module Keystone, fiche réseau RJ45) et d'appareils réseau (répéteur WLAN, commutateur LAN, commutateur PoE, répartiteur, point d'accès, Routeur réseau)DOMAINES D'APPLICATION : pour le câblage réseau universel dans les structures, bureaux, bâtiments, commerces, maisons, Maison, industrie, cave, entrepôt, centre de données ou appartement (câble réseau, câble DSL, câble Internet, câble TAE, câble téléphonique)
