Digitus DK-1745-VH-10 Câble d'installation CAT 7 S/FTP orange 1000 m

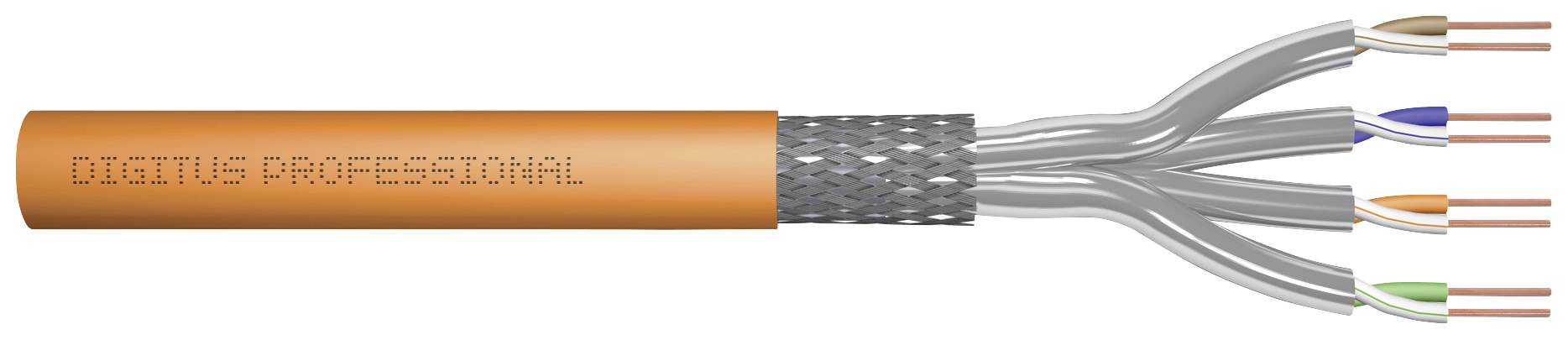

Un câble orange portant l'inscription 'Digitus Professional', contenant quatre fils blindés de couleurs verte, bleue, blanche et marron.

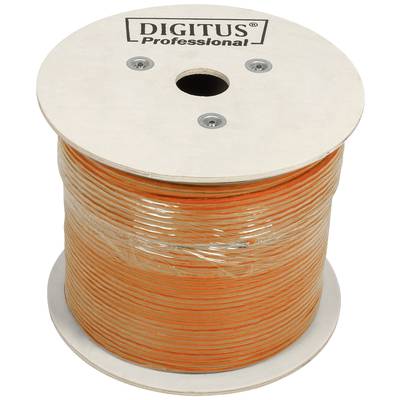

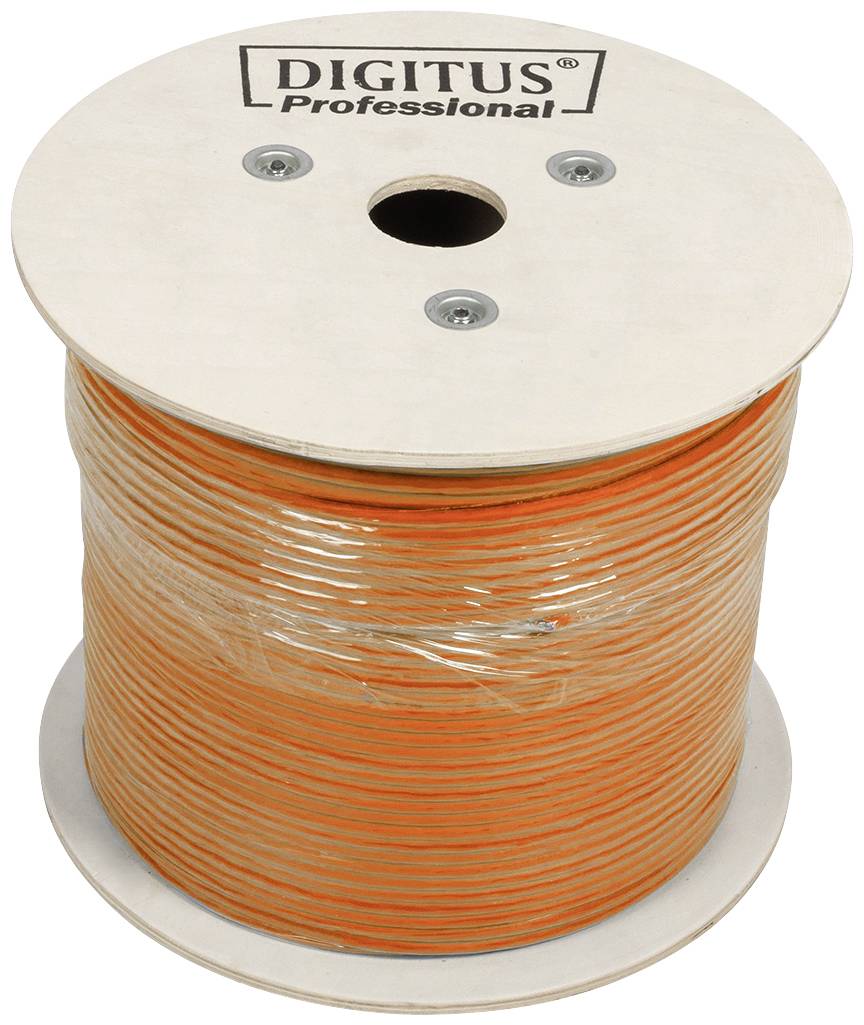

Une grande bobine de câble ronde contenant un câble orange ; marquée 'Digitus Professional' sur le dessus.

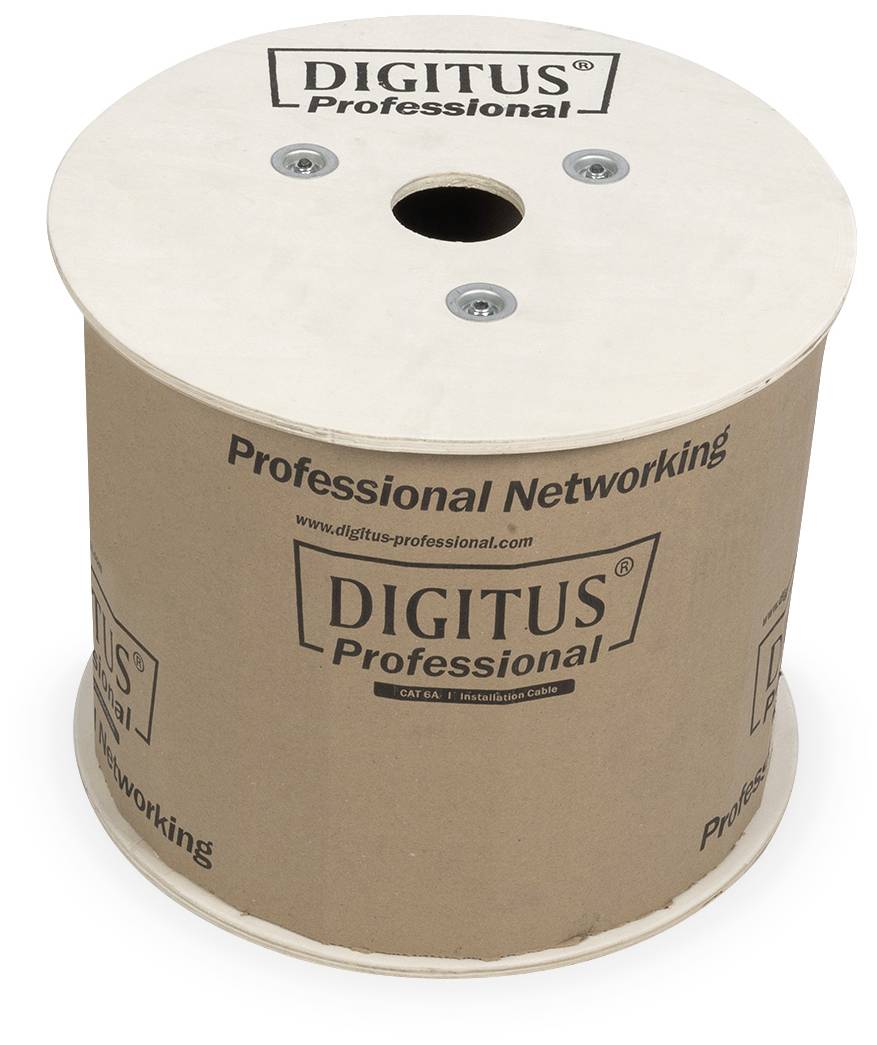

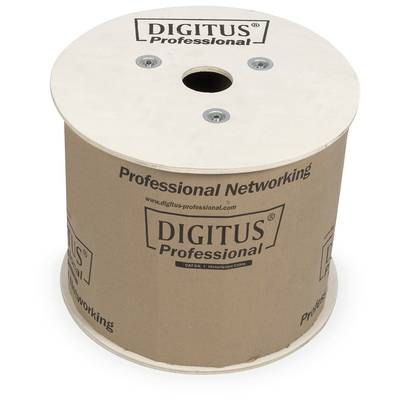

Une grande bobine de câble portant les inscriptions 'DIGITUS Professional' et 'Professional Networking', fabriquée en bois et en carton.

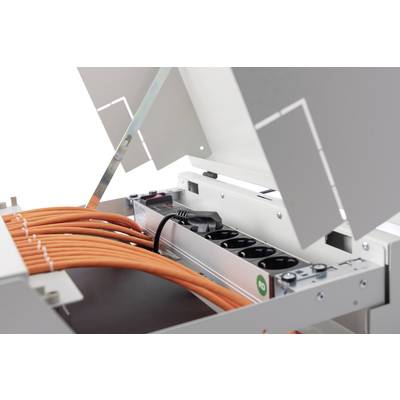

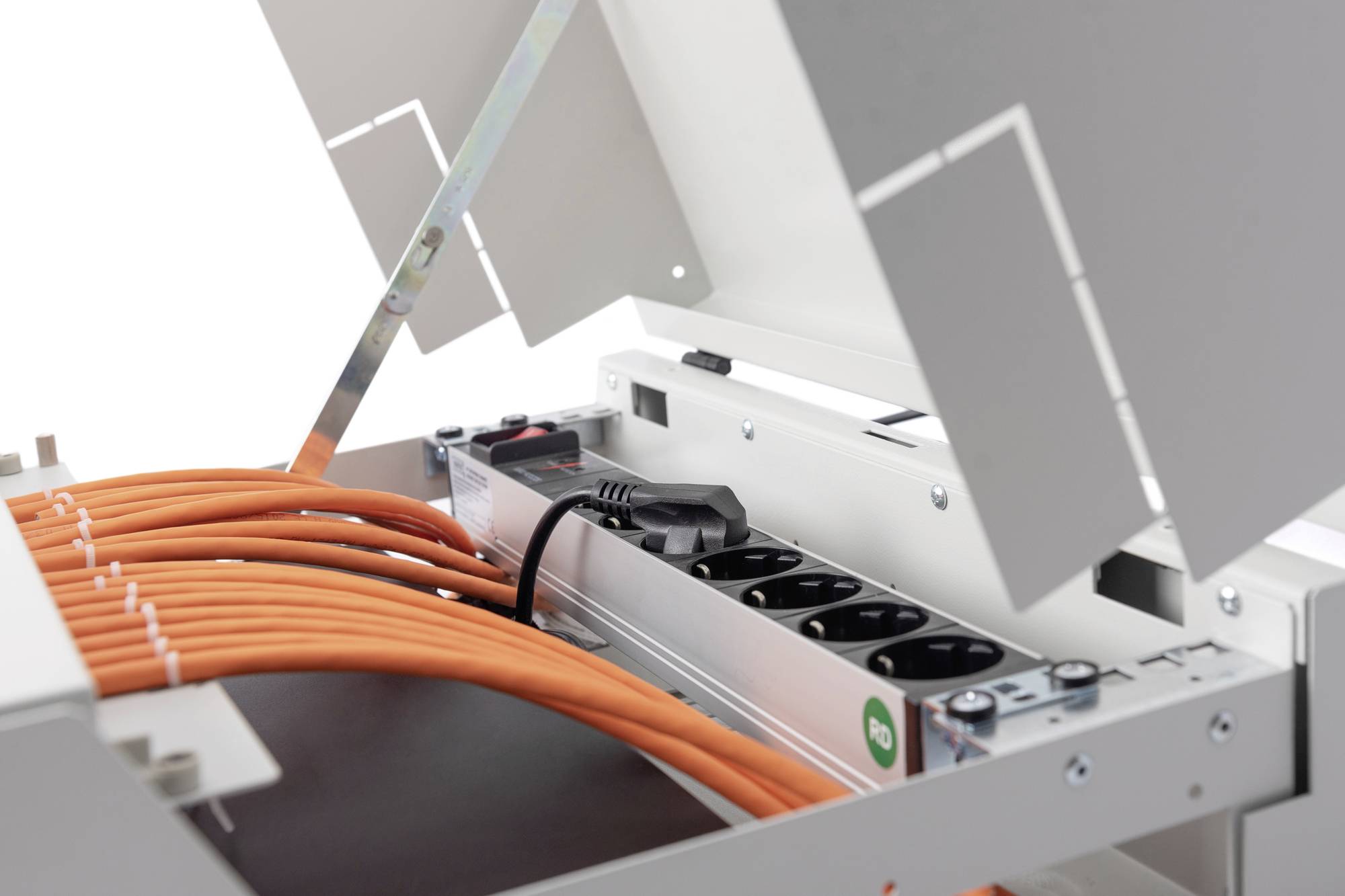

Un chenal de câbles ouvert contenant plusieurs câbles orange reliés à une multiprise avec plusieurs emplacements.

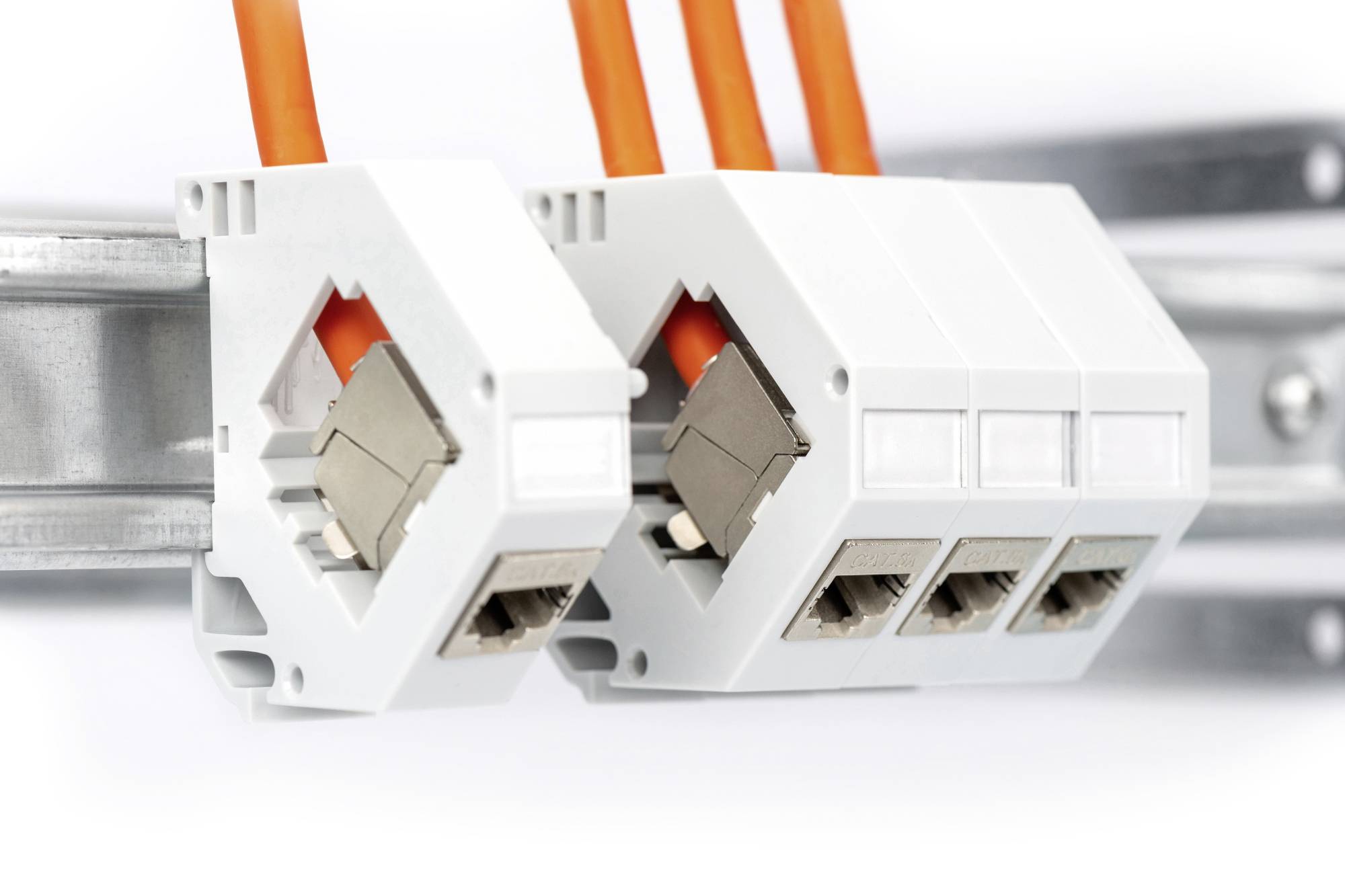

Deux connexions électriques avec des câbles orange montées sur un rail métallique.

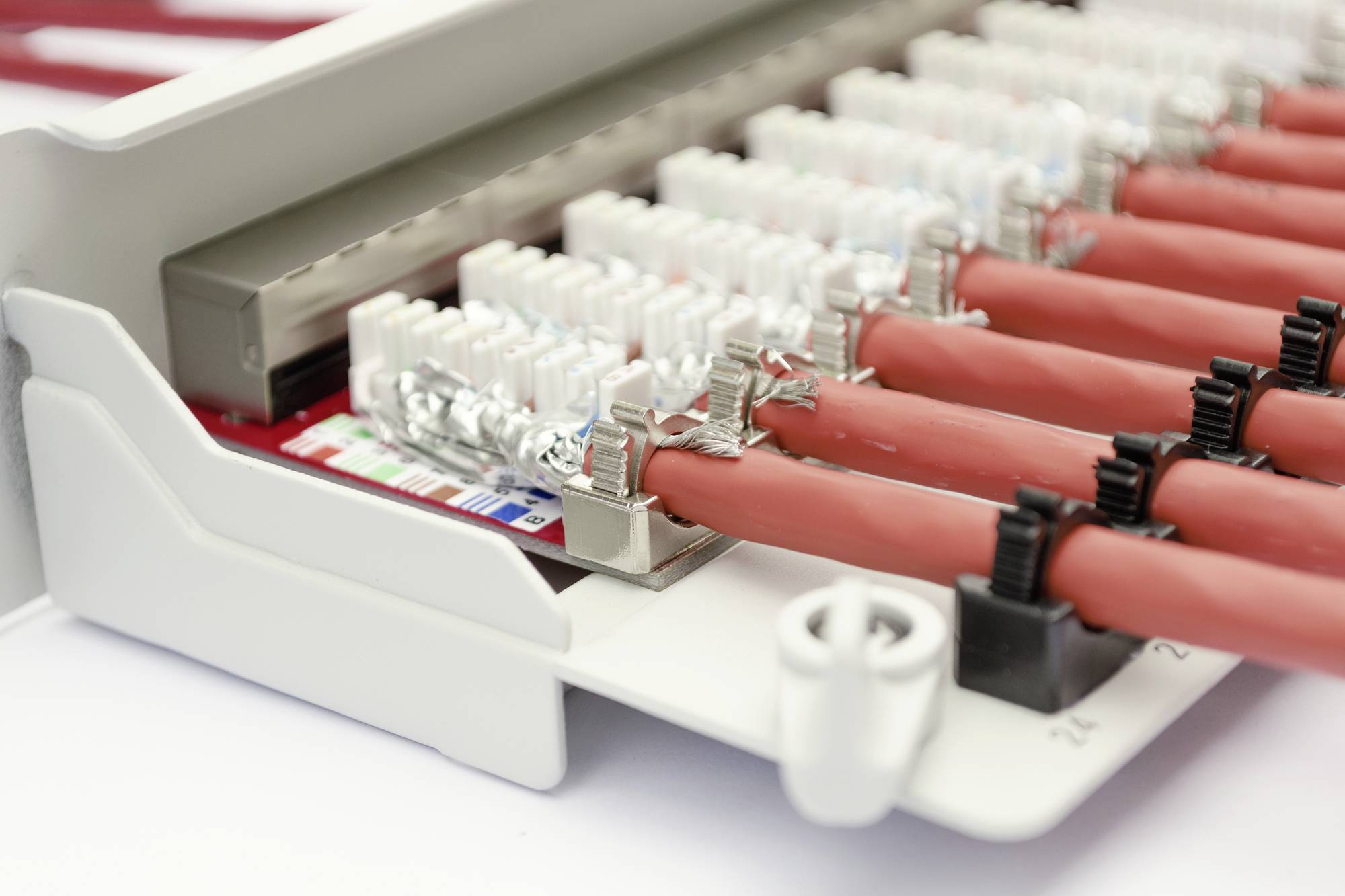

Un répartiteur de télécommunications avec des câbles rouges et des bornes de connexion blanches montre le câblage pour les connexions réseau.

Le diagramme montre différents câbles réseau : de CAT 8.2 à CAT 6. La longueur et les fréquences varient de 250 MHz à 2000 MHz, avec une bande passante allant de 1 Gbit à 40 Gbit.

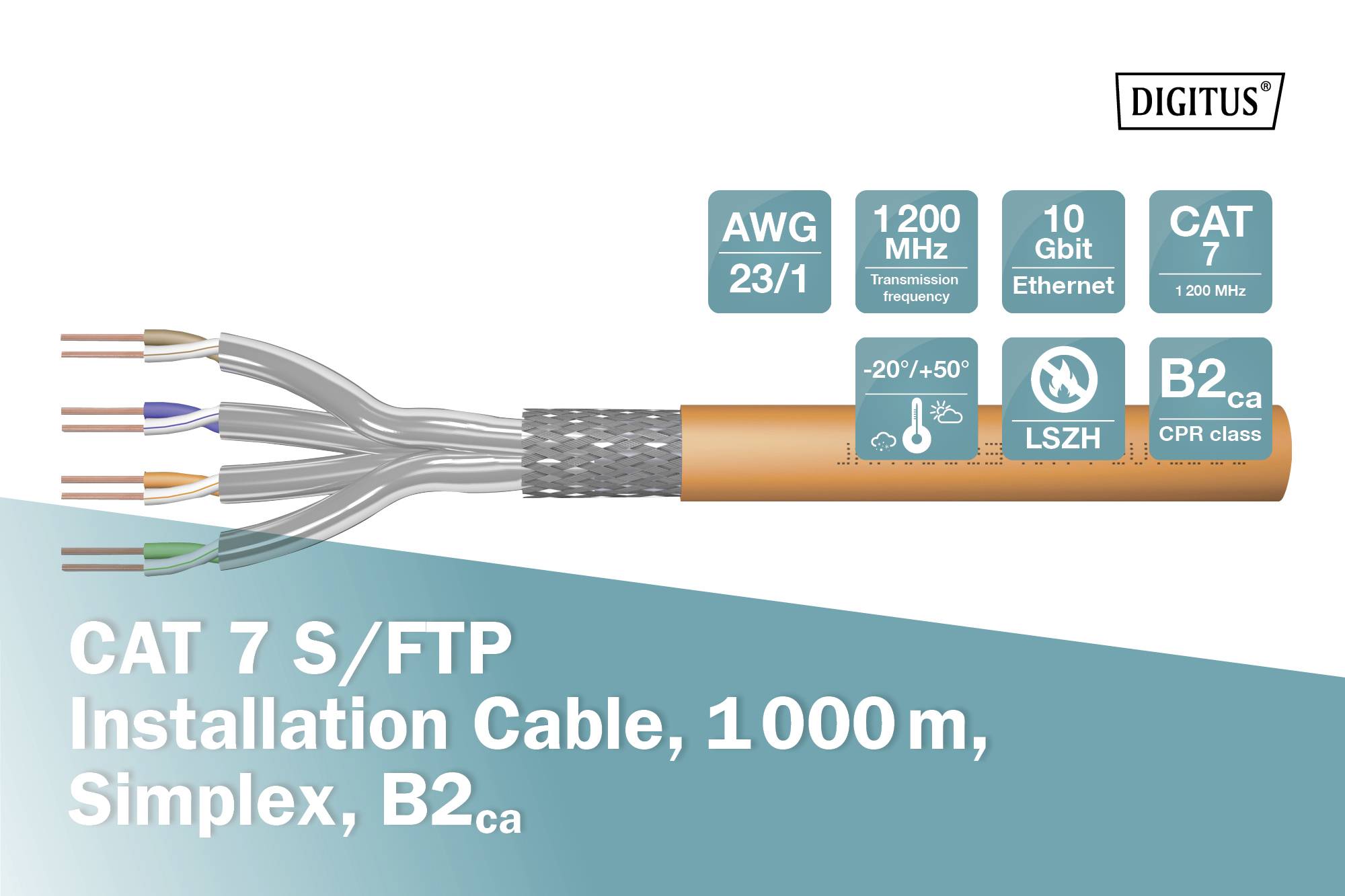

Câble d'installation CAT 7 S/FTP, 1000m, Simplex, B2ca, adapté pour Ethernet jusqu'à 1200 MHz et 10 Gbit, -20 °C à 50 °C, sans halogène.

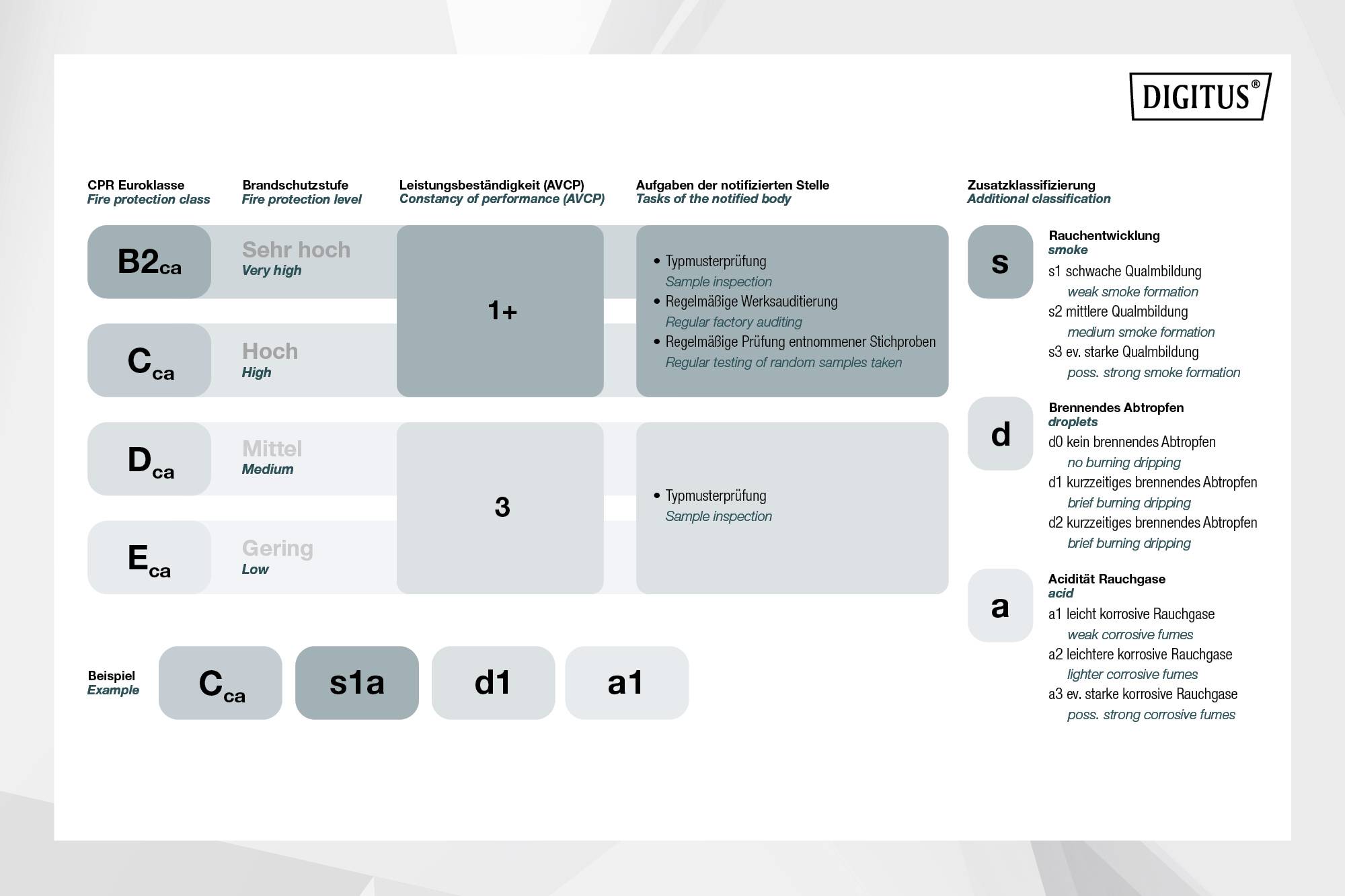

Tableau des 'Classes de performance' : Classe de protection B2 'Très élevée', essai de type requis. Les classes C et D ont des exigences moins élevées.

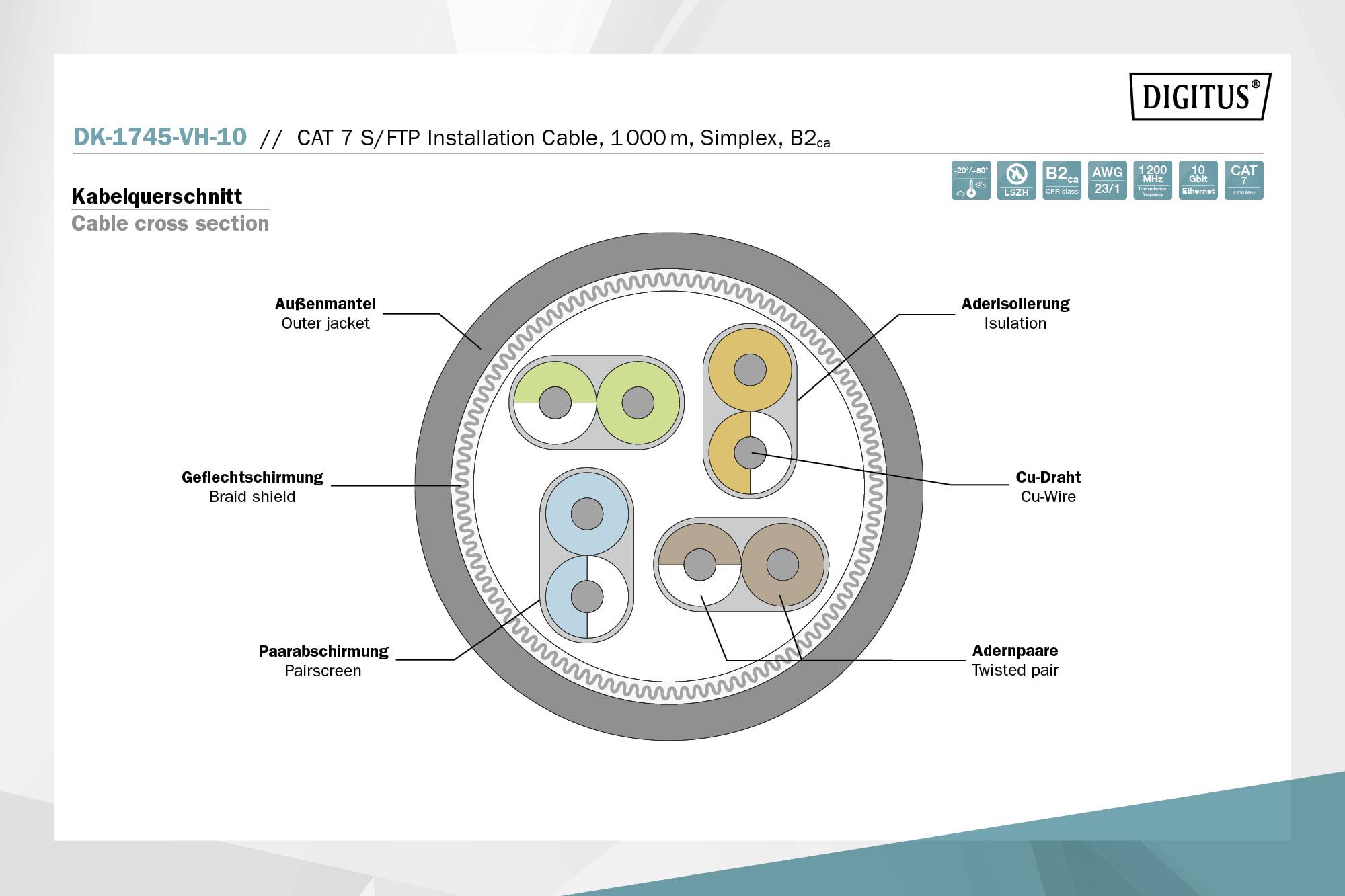

'Coupe transversale d'un câble d'installation CAT 7 S/FTP. Montre la gaine extérieure, l'isolation, le blindage tressé, le blindage par feuille et les paires de conducteurs.'

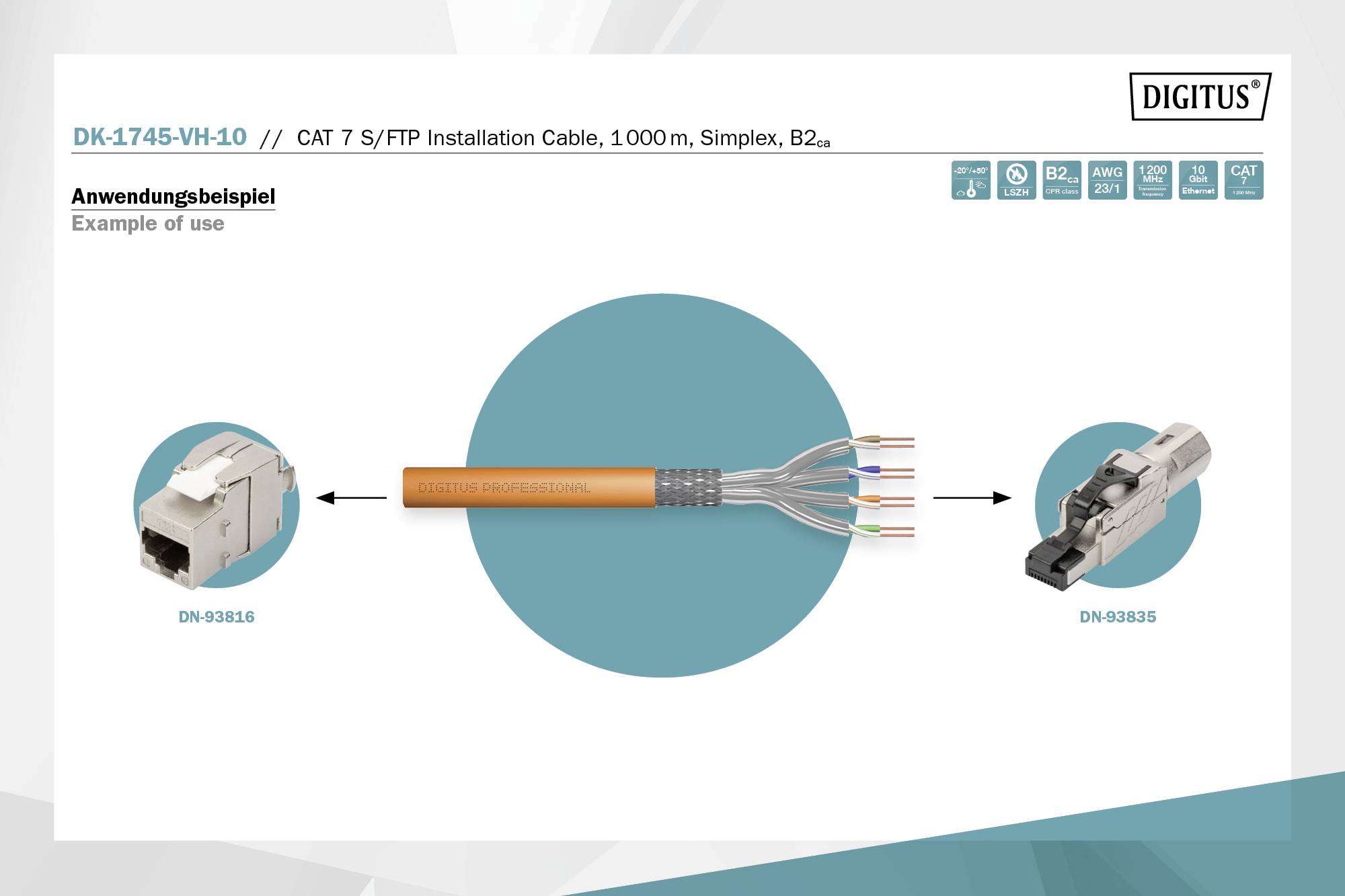

'Exemple d'application d'un câble d'installation CAT 7 S/FTP : Connecteur (DN-93816) à gauche, milieu du câble, connecteur (DN-93835) à droite.'

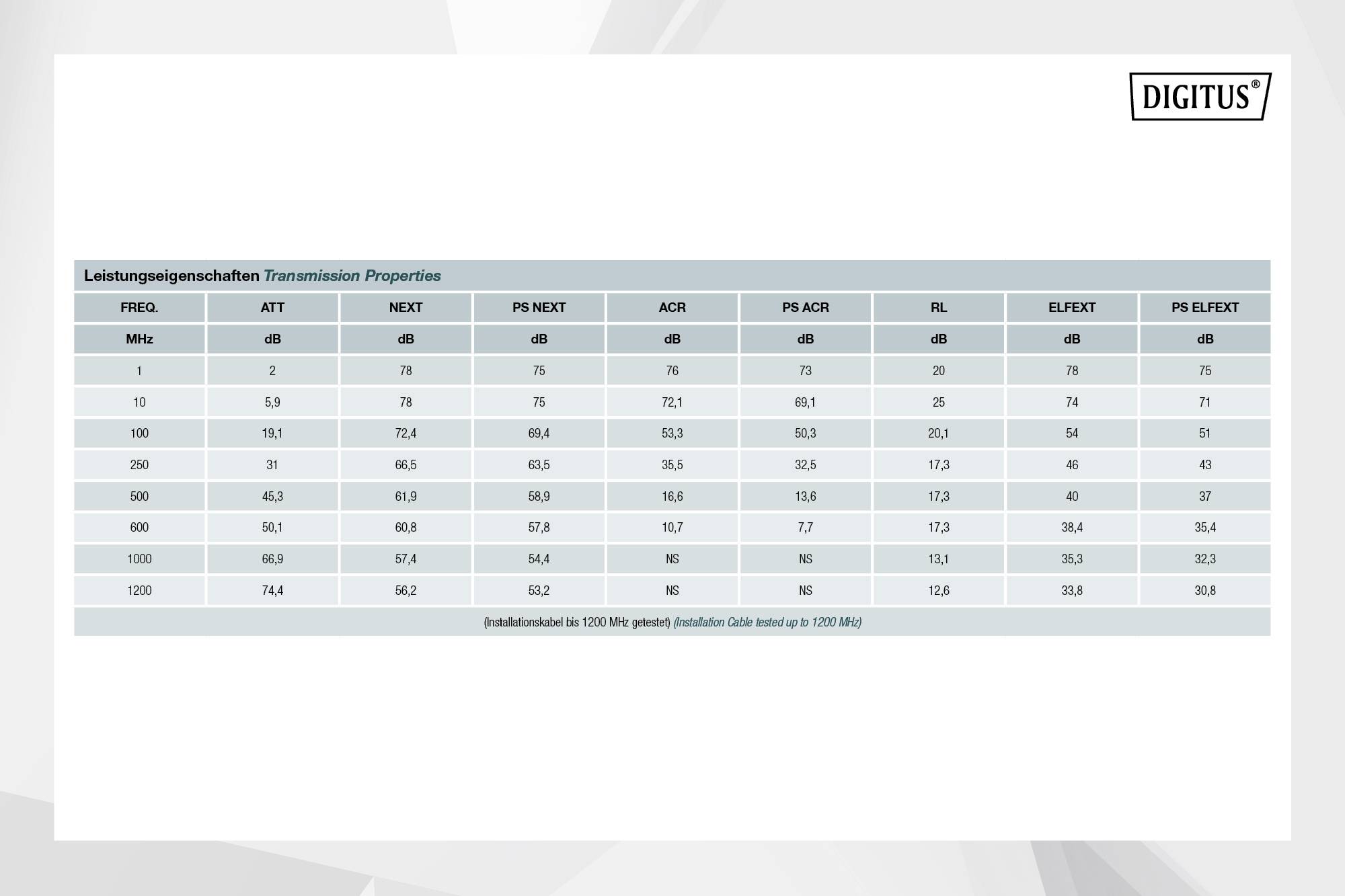

Tableau des paramètres de performance : Fréquence (MHz), ATT (dB), NEXT (dB), PS NEXT (dB), ACR (dB), PS ACR (dB), RL (dB), Effet (dB), PS Effet (dB).

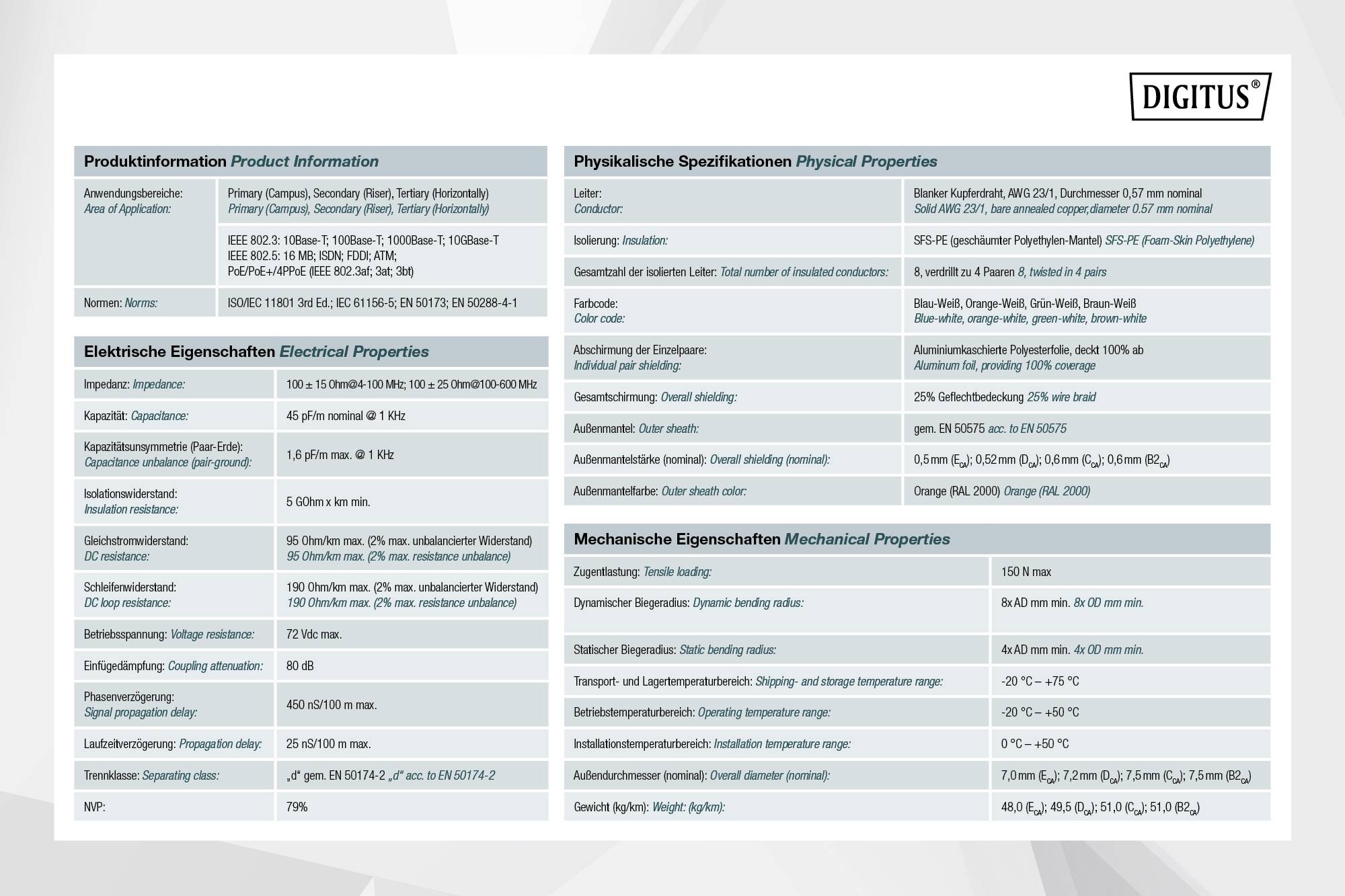

Fiche technique 'Digitus', contenant des informations sur les possibilités d'application, les caractéristiques physiques et électriques ainsi que les données mécaniques.

1/13

Type de produit

Câble d'installation

Spécification

CAT 7

Blindage

S/FTP

Type de câble

S/FTP

Spécificités

blindage simple

pour encastrement

sans halogène

montable

simplex

blindage double

feuille de blindage

ignifuge

prises câbles à large bande

pour port console (routeur/switch)

pour montage en tube creux

blindage par tresse

blindage total

blindé

fil massif

paire blindée

gaine PE

rond

faible dégagement de fumée

conducteur rond

auto-extinguible

rigide

conducteur intérieur rigide

torsadé par paire

Fiche technique (PDF)

Livraison avant le ven. 11 septembre

81 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Prix unitaire

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (1 m = 0,96 €)

1 029,17 €

-6 %

962,50 €

hors 50,00 €

dont 0,01 € d’éco-part

Supplément colis lourd ou volumineux

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Câble DIGITUS Cat.7 S/FTP, 1000 m, simplex, B2ca

Ethernet 10 Gbits
Fréquence d'émission 1200 MHz
Certifié permanent Link
Prise en charge PoE Power over Power Ethernet
Classe B2ca BauPVO (vérifiez le DOP pour la classification)

Nos services :

Caractéristiques techniques

Type de produit: Câble d'installation

: CAT 7

: S/FTP

Type de câble: S/FTP

Spécificités: blindage simple
pour encastrement
sans halogène
montable
simplex
blindage double
feuille de blindage
ignifuge
prises câbles à large bande
pour port console (routeur/switch)
pour montage en tube creux
blindage par tresse
blindage total
blindé
fil massif
paire blindée
gaine PE
rond
faible dégagement de fumée
conducteur rond
auto-extinguible
rigide
conducteur intérieur rigide
torsadé par paire
Afficher plus d'infos

Ø extérieur: 7.5 mm

Largeur: 7.5 mm

Hauteur: 7.5 mm

Couleur: orange

Fréquence (max.): 1200 MHz

Contenu: 1000 m

AWG max.: 23

Conditionné: oui

Marchandise vendue au mètre: oui

Référence fabricant: DK-1745-VH-10

Type: DK-1745-VH-10

Matériau isolant: Polyuréthane (PE)

Gamme de température, variable (min.): -20 °C

Gamme de température, modifiée (max.): 50 °C

Gamme de température, fixe (min.): -20 °C

Gamme de température, fixe (max.): 50 °C

Sans halogène: oui

Quantité de livraison maximale par pièce: 1000 m

Torsadé par paire (partie 1): oui

Documents et téléchargements

Fiche technique

Fiche technique 3124582 Digitus DK-1745-VH-10 Câble d'installation CAT 7 S/FTP orange 1000 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3124582 Digitus DK-1745-VH-10 Câble d'installation CAT 7 S/FTP orange 1000 m

Description

Le câble de pose DIGITUS CAT 7 est conçu pour une utilisation dans le centre de données structuré et le câblage de bâtiment conformément aux normes ISO/IEC 11801, DIN en 50288-4-1, DIN en 50173, IEC 61156-7, en 50288-9-1. Le câble est idéal pour la transmission de données analogiques et numériques et prend en charge POE et POE+. La structure de blindage se compose de paires à blindage individuel avec une tresse en cuivre étamé qui garantit une excellente blindage et des valeurs électriques.

Ce texte a été traduit par une machine.

Modèle

Conducteur : fil de cuivre nu, AWG 23/1
Système(s) d'évaluation et de vérification de la résistance aux performances : système 3
Isolation : SFS-PE (gaine en polyéthylène expansée)
Nombre total de conducteurs isolés : 8, torsadés à 4 paires
Code couleur : bleu-blanc, orange-blanc, vert-blanc, marron-blanc
Blindage des paires individuelles : film polyester en aluminium, 100%
Blindage total : tresse en cuivre
Gaine extérieure : ECA à B2ca EN 50575 ; LSZH
Épaisseur de la mante extérieure (nominale) : 0,50 mm (ECA) ; 0,52 mm (DCA) ; 0,60 mm (CCA) ; 0,60 (B2ca)
Couleur : orange (RAL 2008)
Propriétés mécaniques :
Décharge de traction : 150 N max.
Rayon de courbure dynamique : 8x de mm min.
Rayon de courbure statique : 4 x AD mm min.
Plage de température de transport et de stockage : -20 °C à +60 °C.
Gamme de température : -20 °C à +50 °C
Plage de température d'installation : de 0 °C à +50 °C.
Diamètre extérieur Simplex (nominal) : 7,0 mm (ECA) ; 7,2 mm (DCA) ; 7,5 mm (CCA) ; 7,5 mm (B2ca)
Poids (kg/km) : 49,5 kg (ECA) ; 51 kg (DCA), 53 kg (CCA) ; 53 kg (B2ca)
Caractéristiques électriques :
Impédance : 100±15 ohms @ 4 - 1000 MHz ; 100±25 OHMS @ 100-600 MHz
Capacité : 45 pF/m nominal @ 1 kHz
Déséquilibre de capacité (paire de terre) : 1,6 pF/m max. À 1 kHz
Résistance d'isolation : 5 Gohms x km min.
Résistance DC : 95 ohms/km max. (2% de résistance non équilibrée max.)
Résistance de boucle : 190 ohms/km max. (2% de résistance non équilibrée max.)
Tension de fonctionnement : 72 VDC max.
Gaine extérieure : Dca-s2 d1 a1 selon EN 50575 ; LSZH
Atténuation de couplage : type CA 1b
Retard de phase : 450 ns/100 m max.
Temporisation : 10 ns/100 m max.
Classe de séparation : « d » selon EN 50174-2
NVP : 79%
Assortiment : câble d'installation à paire torsadée
Catégorie : 7
Blindage : S-FTP, paires en feuille métallique et tresse de blindage
BauPVO : B2ca
Longueur 1000 m
Couleur : orange
Structure de câble : 4 x 2 AWG 23/1, paire torsadée massive
Gaine : LSOH

Description

Modèle

Conducteur : fil de cuivre nu, AWG 23/1
Système(s) d'évaluation et de vérification de la résistance aux performances : système 3
Isolation : SFS-PE (gaine en polyéthylène expansée)
Nombre total de conducteurs isolés : 8, torsadés à 4 paires
Code couleur : bleu-blanc, orange-blanc, vert-blanc, marron-blanc
Blindage des paires individuelles : film polyester en aluminium, 100%
Blindage total : tresse en cuivre
Gaine extérieure : ECA à B2ca EN 50575 ; LSZH
Épaisseur de la mante extérieure (nominale) : 0,50 mm (ECA) ; 0,52 mm (DCA) ; 0,60 mm (CCA) ; 0,60 (B2ca)
Couleur : orange (RAL 2008)
Propriétés mécaniques :
Décharge de traction : 150 N max.
Rayon de courbure dynamique : 8x de mm min.
Rayon de courbure statique : 4 x AD mm min.
Plage de température de transport et de stockage : -20 °C à +60 °C.
Gamme de température : -20 °C à +50 °C
Plage de température d'installation : de 0 °C à +50 °C.
Diamètre extérieur Simplex (nominal) : 7,0 mm (ECA) ; 7,2 mm (DCA) ; 7,5 mm (CCA) ; 7,5 mm (B2ca)
Poids (kg/km) : 49,5 kg (ECA) ; 51 kg (DCA), 53 kg (CCA) ; 53 kg (B2ca)
Caractéristiques électriques :
Impédance : 100±15 ohms @ 4 - 1000 MHz ; 100±25 OHMS @ 100-600 MHz
Capacité : 45 pF/m nominal @ 1 kHz
Déséquilibre de capacité (paire de terre) : 1,6 pF/m max. À 1 kHz
Résistance d'isolation : 5 Gohms x km min.
Résistance DC : 95 ohms/km max. (2% de résistance non équilibrée max.)
Résistance de boucle : 190 ohms/km max. (2% de résistance non équilibrée max.)
Tension de fonctionnement : 72 VDC max.
Gaine extérieure : Dca-s2 d1 a1 selon EN 50575 ; LSZH
Atténuation de couplage : type CA 1b
Retard de phase : 450 ns/100 m max.
Temporisation : 10 ns/100 m max.
Classe de séparation : « d » selon EN 50174-2
NVP : 79%
Assortiment : câble d'installation à paire torsadée
Catégorie : 7
Blindage : S-FTP, paires en feuille métallique et tresse de blindage
BauPVO : B2ca
Longueur 1000 m
Couleur : orange
Structure de câble : 4 x 2 AWG 23/1, paire torsadée massive
Gaine : LSOH
