Disjoncteur Siemens 3RV1011-1JA15 1 pc(s)

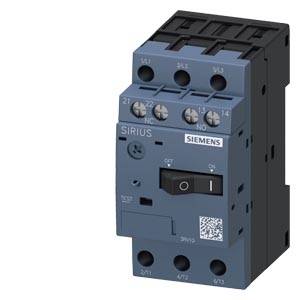

Contacteur Siemens Schütz SIRIUS 3RT en noir et bleu, avec 3 contacts en haut et un interrupteur en bas. Utilisé pour le contrôle des moteurs électriques.

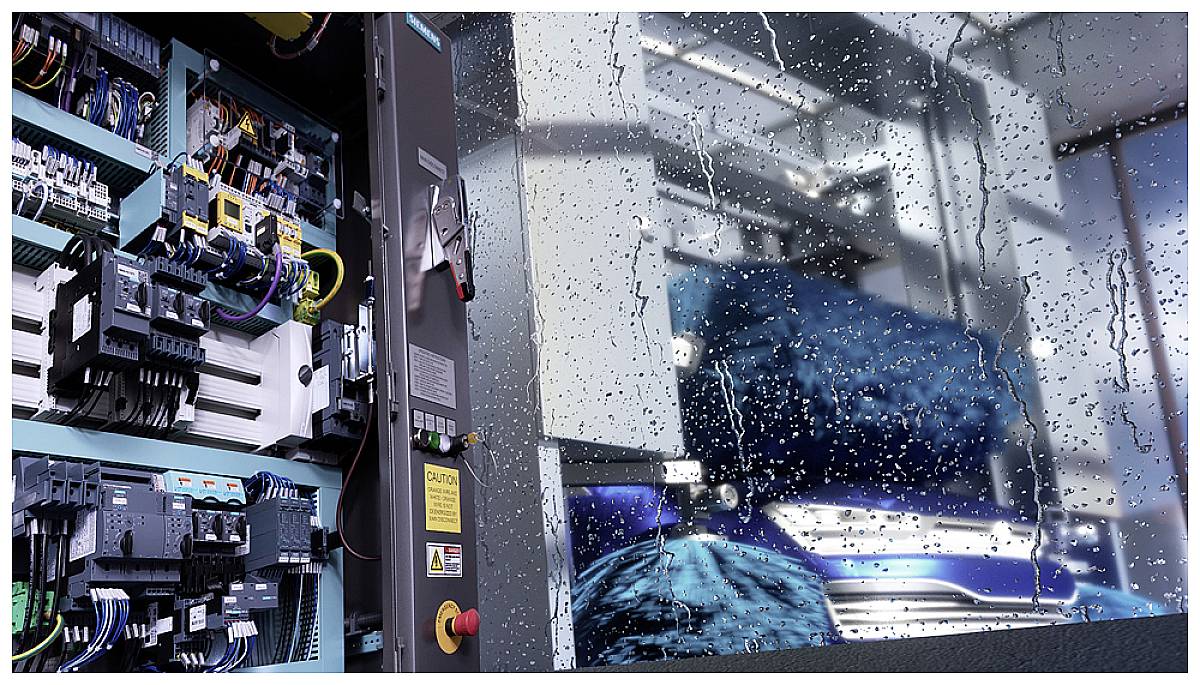

Une armoire électrique avec des composants électriques est ouverte. À travers une fenêtre, on aperçoit un paysage extérieur flou et pluvieux.

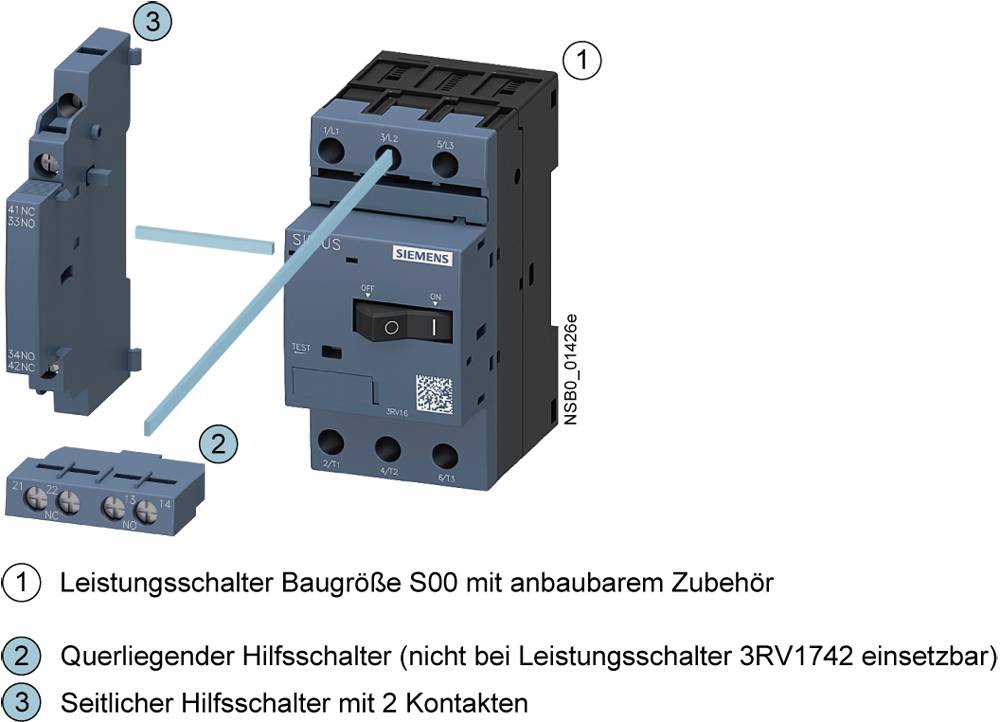

Disjoncteur taille S00 avec deux contacts auxiliaires. Le n° 2 est disposé transversalement et n'est pas compatible avec le disjoncteur 3RV1742.

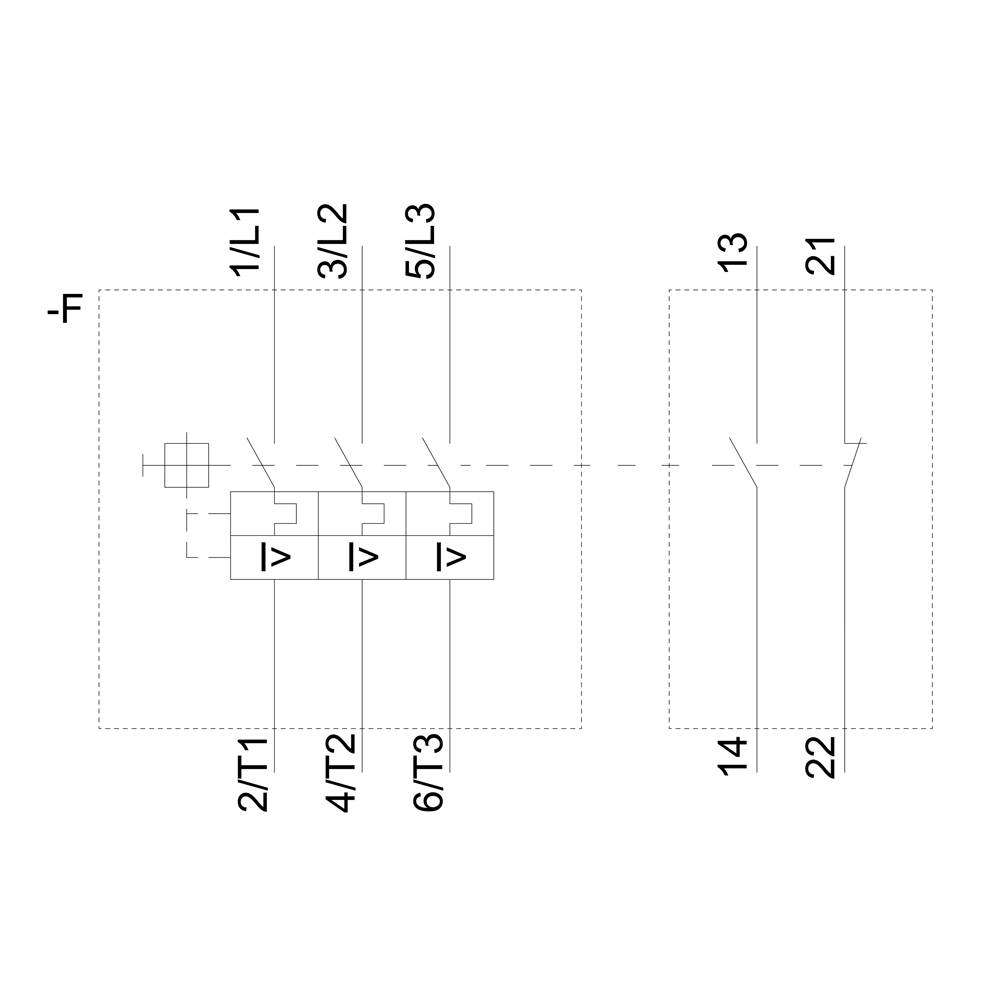

Un diagramme technique d'un schéma de câblage avec des lignes numérotées : 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.

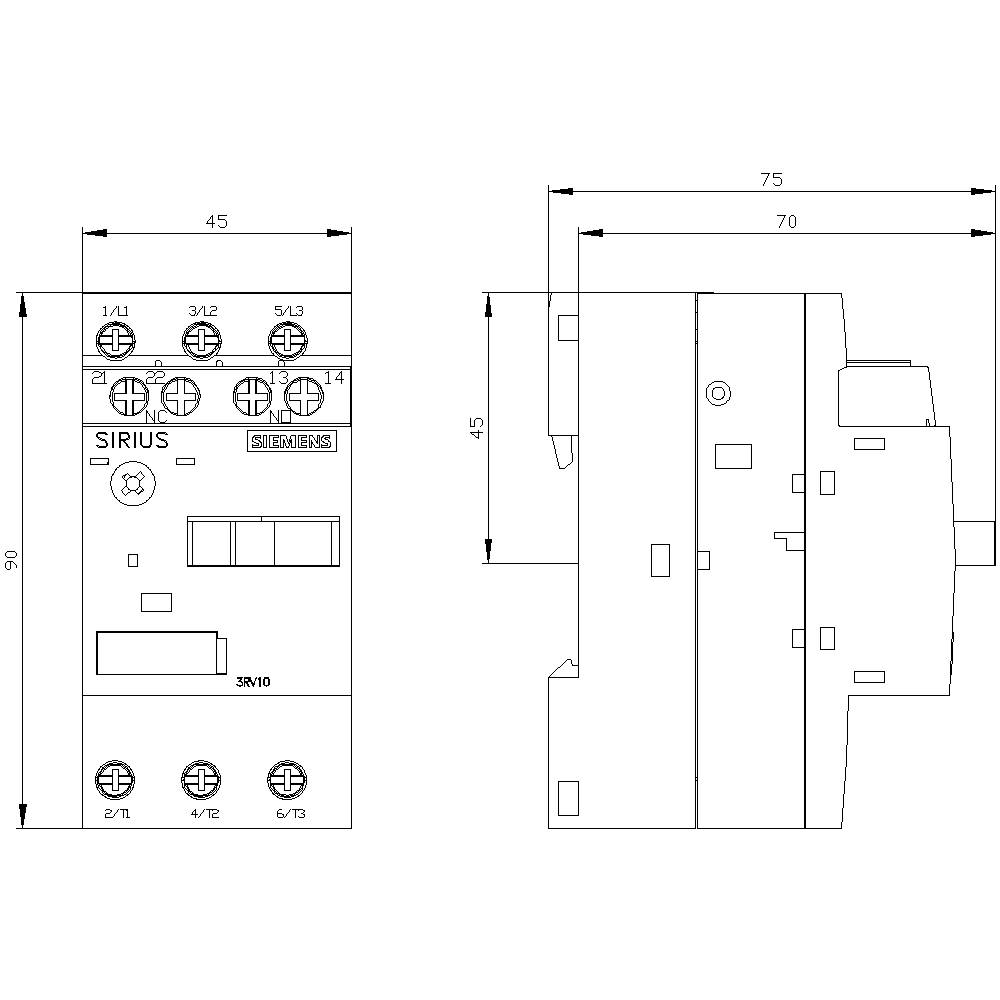

Dessin technique d'un interrupteur électrique 'SIRIUS' ; présente les vues de face et de côté avec les dimensions en millimètres.
1/5
Photo non contractuelle
Type de produit
Disjoncteur
Valeur du courant d'appel (max.)
10 A
Connexion
raccord à vis
Type
3RV1011-1JA15
Dimensions
S00
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le ven. 30 octobre
2 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (114,99 € / unité(s))
114,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,01 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Plus que 2 pièce(s) en stock !
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit

Disjoncteur

Type

3RV1011-1JA15

Dimensions

S00

Plage de réglage du courant (min.)

7 A

Valeur du courant d'appel (max.)

10 A

Plage de réglage (courant)

7 - 10 A

Nombre de pôles

3 pôles

Tension de contact (max.)

690 V/AC

Adapté pour série

Siemens série Sirius

Convient pour marque

Siemens

Type de montage

fixation par encliquetage

fixation par vis

Température min.

-20 °C

Température max.

+60 °C

Spécificités

avec contact auxiliaire

Connexion

raccord à vis

IP20

Profondeur

75 mm

Largeur

45 mm

Hauteur

90 mm

Dim.

(l x H x P) 45 x 90 x 75 mm

Contenu

1 pc(s)

Conforme à la norme RoHS

oui

45

90 mm

75 mm

4 kW

VRAI

10 A

FAUX

3

690-690 V

7-10 A

IP20

VRAI

Screw connection

Rocker lever

Magnetic

2.2 kW

50 kA

VRAI

Built-in device fixed built-in technique

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 1746226 Disjoncteur Siemens 3RV1011-1JA15 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1746226 Disjoncteur Siemens 3RV1011-1JA15 1 pc(s)

Description

Disjoncteur 3RV1011-1JA15 S00 7-10 A
