Name: Dold MK9151N.12 2-450kOHM DC24V 0,2-20s 0056311 Relais de niveau Nombre de sorties relais: 2
Brand: Dold
SKU: 2359235
Availability: BackOrder

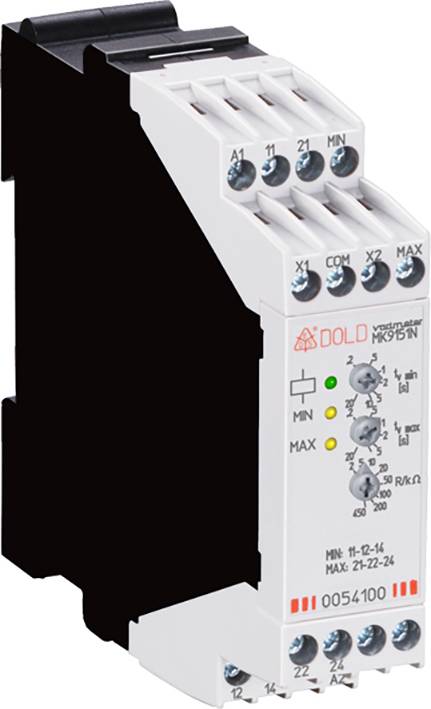

Un relais temporel numérique dans un boîtier blanc avec plusieurs possibilités de connexion et des voyants LED pour les statuts et les réglages.

Photo non contractuelle

Type de produit

Relais de niveau

Nombre de sorties relais

Tension de fonctionnement

24 V/DC

Type

MK9151N.12 2-450kOHM DC24V 0,2-20s

Entrées de mesure

3 Elektrodenanschlüsse

Fiche technique (PDF)

Livraison avant le mar. 17 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (170,83 € / unité(s))

170,83 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Plage de réglage du
Résistance liquide : 2... 450 kΩ (valeur de réponse)
Réglage : sur l'échelle absolue logarithmique divisée
Hystérésis du point de commutation : env. 4 % (à 450 kΩ)... 15 % (à 2 kΩ) de la valeur de réglage
Configuration de contact : 2 x 1 inverseur
Courant thermique Ith: 4 A.
puissance de coupure
SELON AC 15 N/O : 3 A / AC 230 V IEC/EN 60947-5-1
CONTACT NC : 1 A / AC 230 V IEC/EN 60947-5-1
SELON DC 13 : 1 A / DC 24 V IEC/EN 60947-5-1
durée de vie électrique
Selon AC 15 à 1 A, AC 230 V : 1,5 x 105 circuit spielIEC/en 60947-5-1
Résistance max. Aux courts-circuits fusible : 4 A GG / GL IEC/en 60947-5-1
Durée de vie mécanique : ≥ 30 x 106 cycles de commutation
Plage de température : fonctionnement : - 20... + 60°C
Connexion de conducteur : bornes à vis
Poids : env. 180 g

Type: MK9151N.12 2-450kOHM DC24V 0,2-20s

Type de produit: Relais de niveau

Nombre de sorties relais: 2

Entrées de mesure: 3 Elektrodenanschlüsse

Tension de fonctionnement: 24 V/DC

Dim.: (L x l x H) 98 x 22.5 x 90 mm

Poids: 210 g

Poids, renseignement: env.

Largeur: 22.5 mm

Hauteur: 90 mm

Longueur: 98 mm

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 2359235 Dold MK9151N.12 2-450kOHM DC24V 0,2-20s 0056311 Relais de niveau Nombre de sorties relais: 2

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2359235 Dold MK9151N.12 2-450kOHM DC24V 0,2-20s 0056311 Relais de niveau Nombre de sorties relais: 2

Description

Le relais de temporisation de sécurité multifonction UG 6960 sert à protéger les personnes et les machines en déconnectant et en interrompant un circuit de sécurité. Cette opération s'effectue avec la fonction de temporisation réglée sur l'appareil. Il suffit de régler une fonction de temporisation sélectionnable à partir de 5 et de la terminer à l'aide du commutateur rotatif. Les temps de temporisation définis sont sécurisés sur toute la plage de temps. Le relais de temporisation de sécurité UG 6960 est disponible avec différentes fonctions de sécurité. Il possède des contacts temporisés et des contacts instantanés.

· SELON IEC/EN 60 255, DIN VDE 0435-303
· 3 connecteurs d'électrodes pour un réglage de niveau à 2 points et 1 point
· immunité élevée du circuit de mesure isolé galvaniquement du réseau
· max. Longueur du câble vers les électrodes : 3 000 m
· large plage de réglage : 2... 450 kΩ de cette manière, il est possible de distinguer le liquide de la mousse
· délai de réponse et de rechute : 0,2... 20 s, réglable séparément pour les niveaux MIN et MAX
· programmable pour :
2 relais de sortie commandés séparément pour les niveaux MIN et MAX
Relais de sortie à commande commune en commande de niveau d'hystérésis à 2 points
Principe du courant de travail (relais de sortie activé en cas d'erreur)
Principe du courant de repos (relais de sortie non activé en cas d'erreur)
· le circuit de mesure des électrodes fonctionne avec une tension alternative (env. 30 Hz) produite en interne dans l'appareil ; par conséquent, aucune fuite d'électrolyte dans le liquide
· pour tensions auxiliaires AC 24... 230 V OU 24 V.
· LED pour la mise en service et la position de contact
· 2 relais de sortie avec 1 inverseur chacun

Ce texte a été traduit par une machine.
