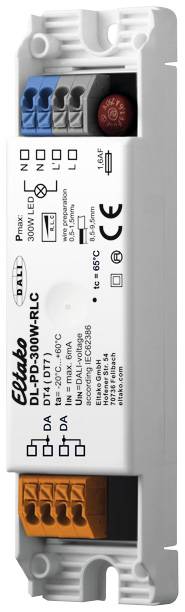

Eltako 33000009 Variateur à coupure de phase Adapté pour ampoule: Lampe LED gris

Variateur de phase avec entrée de commande DALI pour l'éjection au plafond120 x 30 x 22 mm. Indice de protection IP20 Adapté pour le réglage de l'intensité d'une ampoule LED 230 V rétrofit via DALI. Conversion du variateur DALI en tension avec section de phase ou coupure de phase. Le niveau de variation minimal (NIVEAU MIN) est réglable via DALI. Mode de fonctionnement supplémentaire en tant qu'interrupteur (conforme DT7) à partir du firmware 3.5. Le module représente un participant sur le bus et est adressable en conséquence. Bornes de raccordement doubles pour un raccordement facile du bus DALI. Plage de variation 0,1%-100%. Tension d'alimentation 230V AC. Plage de charge de sortie 10-300 W. Rendement élevé. Configuration via logiciel PC DALI cockpit. Fonction : le DALI-PD est conforme à la norme pour les appareils DALI Control Gears (IEC 62386-102) et Device type 4 (IEC 62386-205) en tant qu'interface entre la technologie de gradation classique (intensité de phase) et DALI. L'interface DALI-PD convertit le niveau de variation souhaité en un signal de tension correspondant avec une phase de coupe ou d'ouverture. Le variateur universel fonctionne comme variateur de phase ou de coupure de phase en fonction de la charge. Le mode de fonctionnement peut être interrogé via DALI (DT4). La courbe caractéristique de variation est logarithmique en fonction du standard DALI. La commande phase-an/section fournit une tension sinusoïdale on/découpée. Le minimum PHYSIQUE est de 3%. À partir de la version 3.5 du firmware, le DALI-PD dispose d'un autre mode de fonctionnement. Il peut être passé du mode de fonctionnement DT4 (intensité de phase) au mode DT7 (interrupteur). Dans ce mode de fonctionnement, le DALI-PD se comporte comme un interrupteur. Le comportement dans ce mode est conforme à la norme DALI pour les appareils DT7 (IEC62386-208). Dans ce mode de fonctionnement, la caractéristique de commutation est déterminée par la comparaison du niveau de puissance de la lampe virtuelle (VDAP) avec 4 seuils de commutation. Le niveau de puissance de la lampe virtuelle (VDAP) correspond à la valeur de variation d'un ballast DALI et est soumis aux caractéristiques correspondantes (limitation par MINLEVEL et MAXLEVEL, vitesse de variation par fadetime et faderate). Pour chaque sens de variation, il existe 2 seuils de commutation utilisés pour la comparaison avec le niveau de puissance de la lampe virtuelle : un seuil avec la valeur MASK est inactif et n'est pas utilisé pour la comparaison. Le chargement permet de réaliser des retards d'activation et de désactivation. L'appareil est alimenté par le bus DALI, le SYSTÈME N'est donc que partiellement pris en charge. Pour les appareils actuels (reconnaissables au firmware >4.0), il est possible de choisir entre 0%, 100% et MASK, pour les appareils plus anciens, le NIVEAU DE PANNE DU SYSTÈME est fixé - pour la variante 25 W, 100% sont émis, pour la variante 300 W 0%.

Ce texte a été traduit par une machine.
