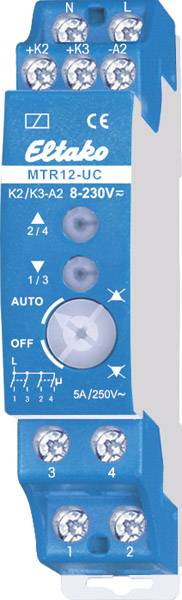

Eltako MTR12-UC Relais de séparation Tension nominale: 250 V 1 pc(s)

Relais de coupure du moteur. Perte en veille seulement 0,5 watt. 1 unité de division. Les moteurs tubulaires des éléments de revêtement et des volets roulants ne doivent en aucun cas être branchés directement en parallèle, sinon des tensions de retour et, en fin de compte, la destruction des moteurs se font via les interrupteurs de fin de course. Pour un moteur et si la tension de commande et la tension du moteur sont de 230 V, un EGS12Z-UC suffit. Toutefois, si plus d'un moteur est commandé avec un EGS12Z-UC ou si la tension de commande est inégale, il faut brancher un MTR12-UC pour deux moteurs. Les MTR12-UC peuvent être utilisées en parallèle, mais nécessitent des sorties de contact libres K2/K3 de la commande EGS12Z-UC. Ils sont reliés aux bornes K2/K3 de la MTR12-UC. 1/2 = moteur 1, 3/4 = moteur 2. Avec un commutateur rotatif, les fonctions peuvent être verrouillées vers le haut ou vers le bas et peuvent être complètement désactivées. Ce verrouillage s'applique uniquement aux moteurs max. 2 raccordés. Cela permet d'exclure tout ou partie des éléments de revêtement ou volets roulants de la fonction automatique d'une commande globale.
