Name: FESTO Servomoteur 5242197 EMMT-AS-60-S-LS-RM 1.6 A
Brand: FESTO
SKU: 2207824
Availability: BackOrder

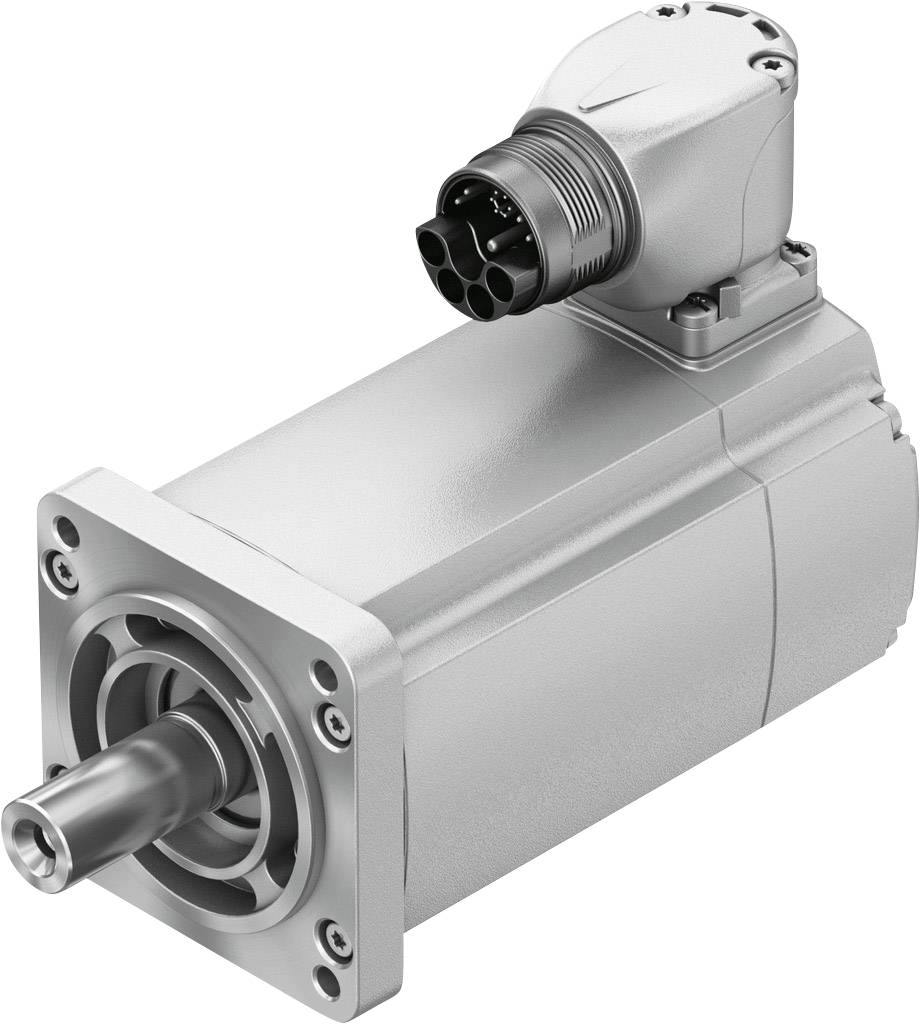

Un moteur électrique argenté avec un raccord coudé sur le dessus, fixé par des vis sur le bride. Adapté pour des applications industrielles.

EAN :

Ref. fabricant :

Code produit :

Vente et expédition :

Conrad ElectronicCGV

Total (995,00 € / unité(s))

995,00 €

Prix TTC

dont 0,25 € d’éco-part

Disponible uniquement pour les clients professionnels enregistrés

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Caractéristiques techniques

Température de stockage : -20 °C - +70 °C
Humidité relative : 0 - 90 %
Remarque concernant la température ambiante : jusqu'à 80 °C avec un Derating de -1,5 %/°C.
Max. Hauteur de montage : 4 000 m
Remarque concernant la hauteur d'installation max. : à partir de 1000 m, avec un Derating de -1 % par 100 M.
Max. Température d'enroulement : 155 °C
Classe de mesure selon en 60034-1: S1
Surveillance de la température : transmission numérique de la température du moteur par EnDat 2.2
MODÈLE DE MOTEUR CONFORME À LA NORME EN 60034-7: EN B5, V1, V3
Position de montage: indifférente
Indice de protection : arbre moteur IP40 sans RWDR, arbre moteur IP65 avec RWDR, IP67 pour boîtier moteur avec technologie de raccordement
Précision de rotation, coaxialité, battement axial selon DIN SPEC 42955 : n.
Qualité d'équilibrage : g 2.5
Couple de serrage : 1 % du couple maximal
Durée de vie du roulement dans des conditions nominales : 20 000 h
Code d'interface moteur sortie : 60P
Connecteur électrique 1, type de raccordement : connecteur hybride
Connexion électrique 1, technique de raccordement : M23x1
Raccordement électrique 1, nombre de pôles/fils : 15
Degré de pollution : 2
Classe de résistance à la corrosion KBK : 0 - aucune contrainte de corrosion
Type de commutation de bobinage : étoile à l'intérieur
Nombre de pôles : 5
Couple d'arrêt : 0,7 Nm
Couple maximal : 1.6 Nm
Max. Vitesse de rotation : 7 100 tr/min
Vitesse de rotation mécanique max. : 16 000 tr/min
Courant de tulle continu : 1.7 A
Courant de crête : 5.4 A
Constante du moteur : 0,41 Nm/A.
Constante de couple d'arrêt : 0,49 Nm/A.
Phase de phase constante de tension : 29,9 mVmin
Phase de résistance de bobinage : 11,7 ohms
Phase d'inductance de bobinage : 21 mH
Bobine d'induction longitudinale Ld (phase) : 13 mH
Inductance transversale bobinée LQ (phase) : 15.5 mH
Constante de temps électrique : 2.1 ms.
Constante de temps thermique : 40 min
Résistance thermique 1.3 K/W
Bride de mesure : 250 x 250 x 15 mm, acier
Couple de sortie total : 0,169 kgcm2
Charge axiale admissible de l'arbre : 70 N
Charge radiale admissible de l'arbre : 350 N
Encodeur de position de rotor : encodeur absolument multi-tour
Encodeur de position du rotor désignation fabricant : EQI 1131
Capteur de position du rotor tours parfaitement détectables : 4.096
Interface capteur de position du rotor : EnDat 22
Capteur de position du rotor principe de mesure : inductif
Capteur de position du rotor tension de fonctionnement DC : 5 V.
Capteur de position du rotor plage de tension de fonctionnement : 3,6 V/DC - 14 V/DC
Capteur de position du rotor valeurs de position par tour : 524.288
Capteur de position du rotor résolution : 19 bits
Capteur de position du rotor précision du système mesure d'angle : -120... 120 ocsec

Type de produit: Servomoteur

Référence fabricant: 5242197

Type: EMMT-AS-60-S-LS-RM

Régime: 3000 /min tr/min

Poids: 1180 g

Couple nominal: 0.64 Nm

Puissance nominale: 200 W

Tension nominale: 325 V

Courant nominal: 1.6 A

Pôle(s): 15

Largeur: 250 mm

: IP40

Température ambiante max.: +40 °C

Température ambiante min.: -15 °C

UKCA: oui

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2207824 FESTO Servomoteur 5242197 EMMT-AS-60-S-LS-RM 1.6 A

Description

•
moteurs synchrones dynamiques, sans balai, à excitation permanente • couple de verrouillage extrêmement faible
– supporte
un fonctionnement en mouvement avec des vitesses de rotation faibles
•
système de mesure numérique absolu sélectionnable : - Single-turn
-
Multiturn, sans batterie
• technique de raccordement simple

(OCP : one cable plug) -
câble hybride : Câble de raccordement et de moteur pour l'alimentation et
l'encodeur en un
• connecteur de raccordement
orientable sur le moteur
• couple optimisé
• vitesse optimisée
• indice de protection :
- IP40 (arbre moteur)
- IP67 (boîtier moteur avec technique de raccordement)
- IP65 (arbre moteur avec joint d'arbre radial en PTFE)

• transfert
de température du moteur numérique via EnDat 2.2 ; protection du moteur via CMMT-AS • en option :

- frein de retenue
- arbre avec clavette
- arbre moteur avec joint d'arbre radial

Ce texte a été traduit par une machine.
