Name: Finder 40.61.7.024.1020 Relais pour circuits imprimés 24 V/DC 16 A 1 inverseur (RT) 1 pc(s)
Brand: Finder
SKU: 503725
Availability: InStock

Un relais transparent avec un couvercle bleu montre une bobine de cuivre et des contacts métalliques à l'intérieur. Sur la surface, on peut lire '12A 250V'.

Dessin technique d'un composant électronique rectangulaire avec dimensions : largeur 29 mm, hauteur 25 mm, profondeur 12,4 mm.

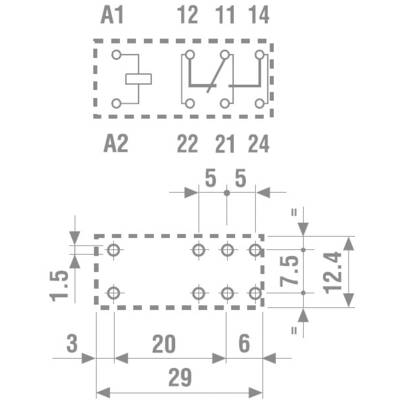

Symbole électrique de schéma d'un relais avec dimensions en millimètres. Montre les circuits et les bornes A1, A2, 11, 12, 14, 21, 22, 24.

1/3

Photo non contractuelle

Type de produit

Relais pour circuits imprimés

Tension nominale de la bobine

24 V/DC

Type de commande

monostable, 1 bobine

Type de contact

1 inverseur (RT)

Tension de contact (max.)

400 V/AC

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le ven. 30 octobre

62 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (5,99 € / unité(s))

5,99 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais pour circuit imprimé, série 40.61

Longueur : 3,5 mm

Caractéristiques techniques

Protection relais: (étanche) RT II

Type de produit: Relais pour circuits imprimés

Type: 40.61.7.024.1020

Tension nominale de la bobine: 24 V/DC

Tension de fonctionnement (min.): 19.2 V/DC

Tension de fonctionnement (max.): 36 V/DC

Type de commande: monostable, 1 bobine

Résistance (bobine): 1200 Ω

Type de contact: 1 inverseur (RT)

Matériau du contact: AgNi

Tension de contact (max.): 400 V/AC

Courant de commutation (max.): 16 A

Puissance de coupure max.: 4000 VA

Ligne de fuite et distance dans l'air (bobine/contacts): 8 mm

Connexion: pin à souder

Durée de vie électrique: 100 x 10³ cycles de commutation

Température min.: -40 °C

Température max.: +85 °C

Longueur: 29 mm

Largeur: 12.4 mm

Hauteur: 25 mm

Dim.: (L x l x H) 29 x 12.4 x 25 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 16 A

: 12.4

: 25 mm

: 29 mm

: 30 A

: FAUX

: Polarity free

: Mono stable

: FAUX

: Single contact

: FAUX

: PCB connection

: 24-24 V

: DC

: FAUX

: 17.5-36 V

: DC

: 0

: 0

: 1

UKCA: oui

Variantes(Les prix s'entendent TTC hors frais de port)

Résistance (bobine)

Tension nominale de la bobine

Type de contact

Finder 40.61.7.024.1020 Relais pour circuits imprimés 24 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Code produit :503725

Livraison avant le ven. 30 octobre

62 pièce(s)Conrad Electronic

Ce produit

1200 Ω

24 V/DC

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

5,99 €^*

Finder 40.61.7.012.1020 Relais pour circuits imprimés 12 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Code produit :503721

Livraison avant le ven. 30 octobre

97 pièce(s)Conrad Electronic

300 Ω

12 V/DC

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

4,29 €^*

Finder 40.61.7.012.1020 Relais pour circuits imprimés 12 V/DC 16 A 1 inverseur (RT) 1 pc(s) Tray

Code produit :3209680

Livraison avant le ven. 4 décembre

Conrad Electronic

300 Ω

12 V/DC

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 50

Pièce(s): 50

5,99 €^*

Finder 40.61.7.012.1320 Relais pour circuits imprimés 12 V/DC 16 A 1 NO (T) 1 pc(s)

Code produit :503722

Livraison avant le ven. 30 octobre

105 pièce(s)Conrad Electronic

300 Ω

12 V/DC

1 NO (T)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

4,99 €^*

Finder 40.61.7.012.1320 Relais pour circuits imprimés 12 V/DC 16 A 1 NO (T) 1 pc(s) Tray

Code produit :3209681

Livraison avant le ven. 4 décembre

Conrad Electronic

300 Ω

12 V/DC

1 NO (T)

pièce(s)

Quantité minimale de commande: 50

Pièce(s): 50

7,49 €^*

Finder 40.61.7.012.2020 Relais pour circuits imprimés 12 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Code produit :503723

Livraison avant le ven. 30 octobre

127 pièce(s)Conrad Electronic

300 Ω

12 V/DC

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

5,99 €^*

Finder 40.61.7.024.1020 Relais pour circuits imprimés 24 V/DC 16 A 1 inverseur (RT) 1 pc(s) Tray

Code produit :3209684

Livraison avant le ven. 4 décembre

Conrad Electronic

1200 Ω

24 V/DC

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 50

Pièce(s): 50

5,99 €^*

Finder 40.61.7.024.1320 Relais pour circuits imprimés 24 V/DC 16 A 1 NO (T) 1 pc(s)

Code produit :503726

Livraison avant le ven. 30 octobre

133 pièce(s)Conrad Electronic

1200 Ω

24 V/DC

1 NO (T)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

4,99 €^*

Finder 40.61.7.024.1320 Relais pour circuits imprimés 24 V/DC 16 A 1 NO (T) 1 pc(s) Tray

Code produit :3209685

Livraison avant le ven. 4 décembre

Conrad Electronic

1200 Ω

24 V/DC

1 NO (T)

pièce(s)

Quantité minimale de commande: 50

Pièce(s): 50

5,99 €^*

Finder 40.61.7.012.1020 Relais pour circuits imprimés 12 V/DC 16 A 1 inverseur (RT) 50 pc(s) Tray

Code produit :2177192

Indisponible

Conrad Electronic

300 Ω

12 V/DC

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

244,99 €^*

Documents et téléchargements

Fiche technique

Fiche technique 503725 Finder 40.61.7.024.1020 Relais pour circuits imprimés 24 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 503725 Finder 40.61.7.024.1020 Relais pour circuits imprimés 24 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Description

Relais optimisé pour circuit imprimé avec une longueur de tige de seulement 3,5 mm. Donc spécialement adapté pour l'assemblage des platines principales.

Avertissement

Homologations : cULus, EAC, RINA, VDE, LR, CSA, CCC.

Description

Relais optimisé pour circuit imprimé avec une longueur de tige de seulement 3,5 mm. Donc spécialement adapté pour l'assemblage des platines principales.
