ÉlectromécaniqueRelaisRelais pour C.I., Relais enfichables

Finder 62.23.9.024.4300 Relais pour circuits imprimés 24 V/DC 16 A 3 NO (T) 1 pc(s)

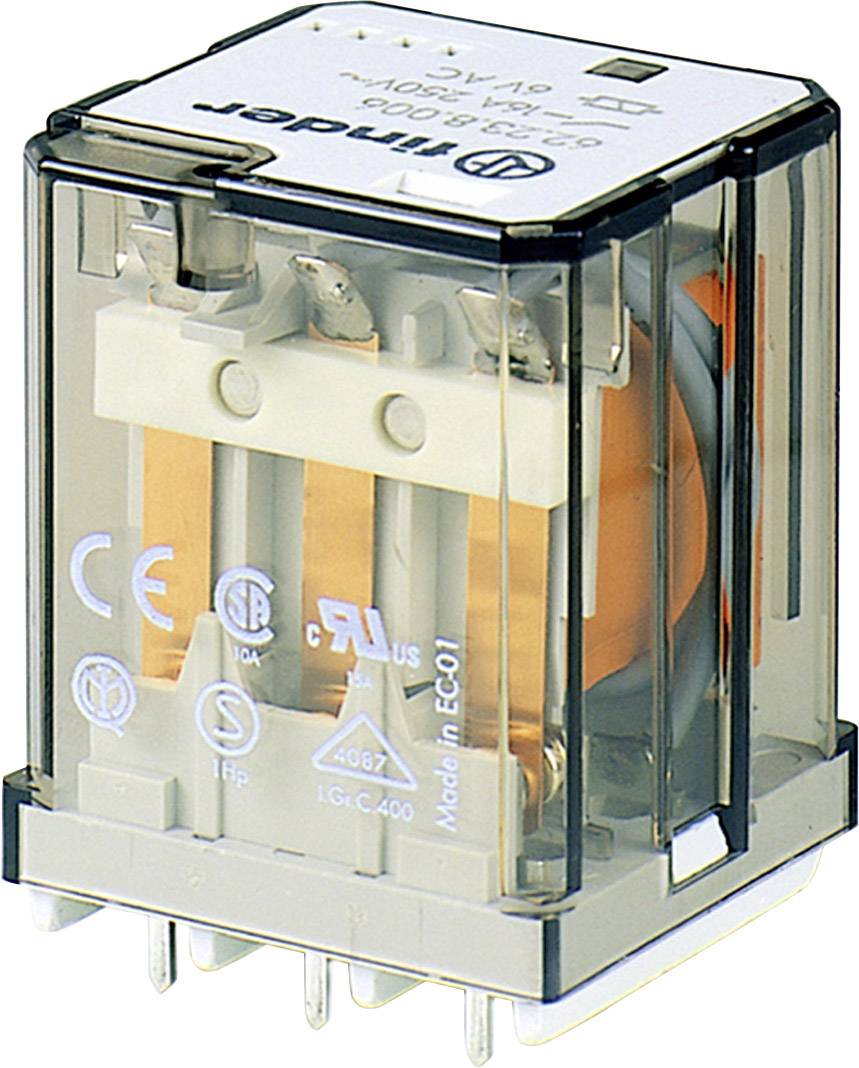

Un relais avec un boîtier transparent, montrant les bobines internes et les connexions. Des marquages indiquent les certifications du fabricant et de sécurité.
Photo non contractuelle
Type de produit
Relais pour circuits imprimés
Tension nominale de la bobine
24 V/DC
Type de commande
monostable, 1 bobine
Type de contact
3 NO (T)
Tension de contact (max.)
250 V/AC
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison le ven. 30 octobre
29 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (17,99 € / unité(s))
17,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais de puissance pour circuits imprimés, série 62

  • Un panneau triangulaire avec les lettres 'D', 'V', 'E'.
  • Un design circulaire abstrait en noir et blanc, composé de formes géométriques, avec un segment noir dans la partie supérieure droite du cercle.
  • Sigle UL : Un signe de certification dans un cercle avec la lettre 'c' à gauche et 'us' à droite. Signifie certification de sécurité.
  • Image abstraite avec les lettres majuscules 'E', 'A', 'D' de grande taille, aux formes géométriques, évoquant un style artistique moderne et épuré.
  • Logo noir stylisé avec les lettres 'Y', 'M' et 'Q' entrelacées les unes dans les autres.
  • 'Logo de Lloyd's Register portant la mention « Approbation de type ».'

Caractéristiques techniques

Type de produit

Relais pour circuits imprimés

Type

62.23.9.024.4300

Tension nominale de la bobine

24 V/DC

Tension de fonctionnement (min.)

20.4 V/DC

Tension de fonctionnement (max.)

26.4 V/DC

Type de commande

monostable, 1 bobine

Résistance (bobine)

192 Ω

Puissance de la bobine

3 W

Type de contact

3 NO (T)

Matériau du contact

AgSnO2

Tension de contact (max.)

250 V/AC

Courant de commutation (max.)

16 A

Connexion

pour circuits imprimés

Température min.

-40 °C

Température max.

+50 °C

Largeur

38.2 mm

Hauteur

49.1 mm

Profondeur

35.8 mm

Dim.

(l x H x P) 38.2 x 49.1 x 35.8 mm

Contenu

1 pc(s)

Conforme à la norme RoHS

oui

16 A

38.2

49.1 mm

35.8 mm

120 A

FAUX

Polarity free

Mono stable

FAUX

Single contact

FAUX

PCB connection

24-24 V

DC

FAUX

20.4-26.4 V

DC

0

3

0

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 1842189 Finder 62.23.9.024.4300 Relais pour circuits imprimés 24 V/DC 16 A 3 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1842189 Finder 62.23.9.024.4300 Relais pour circuits imprimés 24 V/DC 16 A 3 NO (T) 1 pc(s)

Description

Avertissement

Homologations : cULus, EAC, IMQ, RINA, VDE, LR, CSA, CCC.
