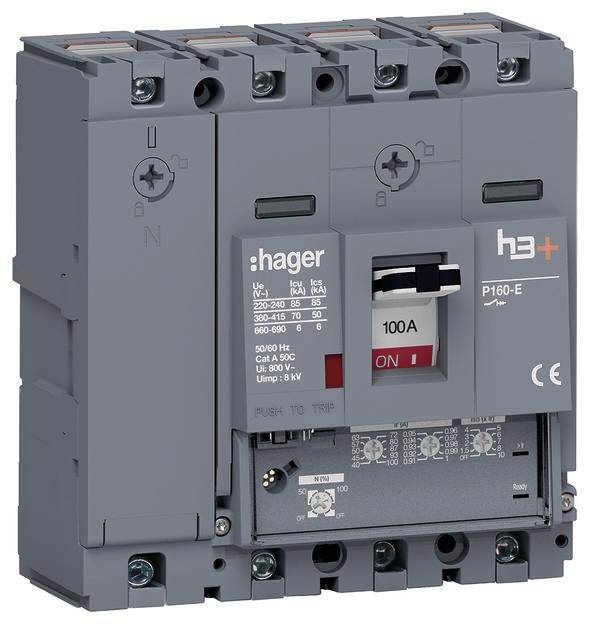

Hager HES101GC Disjoncteur 1 pc(s) Single

Disjoncteur h3+ P160 LSnI 4P4D N0-50-100% 100A 70kA CTC. CTC. Le disjoncteur compact conforme à la norme DIN en 60947-2 protège le circuit électrique et les réseaux contre les surcharges et les courts-circuits. La courbe de déclenchement du déclencheur électronique peut être réglée à l'aide d'un interrupteur à verrouillage rotatif. Les déclencheurs pour le courant de surcharge (IR) et le courant de court-circuit temporisé (ISD) sont réglables séparément. Le déclenchement non retardé pour le courant de court-circuit II est fixe. La protection de conducteur neutre peut être réglée sur la position OFF, 50 % d'IR et ISD ou 100 % d'IR et ISD à l'aide d'un régulateur. Le délai reste identique à tr et tsd. Un voyant prêt s'allume en vert lorsque le déclencheur est prêt à l'emploi et clignote en orange lorsqu'une erreur interne est détectée dans le déclencheur. Une autre LED commence à clignoter en rouge lorsque I = 105 % IR et s'allume en rouge lorsque I > 112 % IR. Les trois États de fonctionnement différents sont visibles à la position du levier (ON = haut, OFF = bas, déclenché = position centrale). Un dispositif de verrouillage de l'état de commutation en position MARCHE ou ARRÊT est intégré et peut être utilisé avec un cadenas disponible dans le commerce sans accessoires supplémentaires. Un bouton de déclenchement permet de tester le mécanisme de déclenchement et d'ouvrir les contacts principaux. Un couvercle rabattable avec vis à tête rapide imperdable permet d'accéder à la salle d'installation pour les contacts auxiliaires et autres déclencheurs en option. Les accessoires intégrés peuvent être identifiés et identifiés via une fenêtre de visualisation sans ouvrir le couvercle rabattable. Une interface pour un outil de diagnostic et de configuration permet de tester et de documenter la courbe de déclenchement réglée.

Ce texte a été traduit par une machine.
