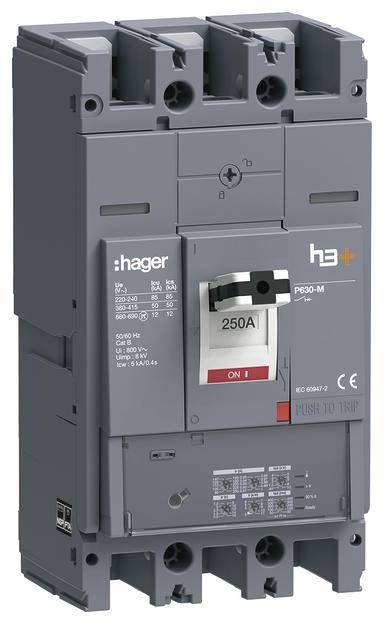

Hager HMW250JR Disjoncteur 1 pc(s) Piece

Disjoncteur h3+ P630 LSI 3P3D 250A 50kA FTC. Le disjoncteur compact conforme à la norme DIN en 60947-2 protège le circuit électrique et les réseaux contre les surcharges et les courts-circuits. La courbe de déclenchement du déclencheur électronique peut être réglée à l'aide d'un interrupteur à verrouillage rotatif. Les déclencheurs pour le courant de surcharge (IR), le courant de court-circuit retardé à court terme (ISD) et la protection contre les courts-circuits non temporisés (II), ainsi que le délai de temporisation tr en cas de surcharge et le délai de temporisation tsd pour le déclenchement de court-circuit retardé à court terme sont réglables séparément. En outre, grâce à une fonction Isurface t activable entre le courant de court-circuit II et ISD et le temps de déclenchement temporisé à court terme et non temporisé, la courbe de déclenchement peut être réglée de manière inversement proportionnelle. Le voyant prêt s'allume en vert lorsque le déclencheur est prêt à l'emploi et clignote en orange lorsqu'une erreur interne est détectée dans le déclencheur. La LED de l'indicateur de surintensité commence à clignoter en rouge lorsque I = 105 % IR et s'allume en rouge lorsque I > 112 % IR. Une autre LED signale la surchauffe de l'unité de déclenchement. Elle s'allume en rouge lorsque la température interne dépasse 105 °C. Les trois États de fonctionnement différents sont visibles à la position du levier (ON = haut, OFF = bas, déclenché = position centrale). Un dispositif de verrouillage de l'état de commutation en position MARCHE ou ARRÊT est intégré et peut être utilisé avec un cadenas disponible dans le commerce sans accessoires supplémentaires. Un bouton de déclenchement permet de tester le mécanisme de déclenchement et d'ouvrir les contacts principaux. Un couvercle rabattable avec vis à tête rapide imperdable permet d'accéder à la salle d'installation pour les contacts auxiliaires et autres déclencheurs en option. Les accessoires intégrés peuvent être identifiés et identifiés via une fenêtre de visualisation sans ouvrir le couvercle rabattable. Un contact d'alarme sans potentiel pour la préalerte de coupure en cas de risque d'arrêt par surcharge est intégré de série. Celui-ci est fixé à > 90% Ir ges

Ce texte a été traduit par une machine.
