Name: HARTING 09051486951 Connecteur mâle Nbr de rangées 3 1 pc(s)
Brand: HARTING
SKU: 3003531
Availability: BackOrder

Un connecteur rectangulaire multipôle blanc avec de nombreuses broches métalliques disposées en deux rangées.

Type de produit

Connecteur mâle

Forme

coudé

Dimension grille

5.08 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 16 mars 2027

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (16,99 € / unité(s))

16,99 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteur mâle

Nbr total de pôles 48
Nbr de rangées 3
Contenu 1 pc(s)

Caractéristiques techniques

Série : DIN 41612
Composant : barre de coupe
Description du contact : coudé
Type de connexion : connexion à souder par points
Type de connexion : carte mère à carte fille; carte répéteur; carte circuit imprimé à câble
Nombre de contacts : 48
Rangées de contacts enfichables : 3
Grille, côté connexion : 5,08 mm
Courant de mesure : courant mesuré à 20 °C, voir la courbe de derating pour plus de détails
Résistance d'isolation : >1012 Ω
Résistance de passage : ≤ 15 mΩ
Température limite: -55 ... +125 °C
Force de traction et de traction : ≤ 75 N
Cycles d'accouplement : ≥ 400
Tension de test Ueff : 1,55 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : matière thermoplastique renforcée de fibres de verre
Couleur : RAL 7032 (gris-gris)
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-2
Poids net : 16,46 g
Désignation : forme E
Grille, côté enfichable : 5,08 mm
Voie aérienne: ≥ 3 mm
Distance de fuite : ≥ 3 mm
Caractéristiques : sans plomb
Fixation ci : avec bride
connexion à chaud : non
Classification des voies : F4/I3 selon NFF 16-101/102
Configuration des contacts : rangées a, c et e, positions 2, 4,... , 30, 32
Codage : codage de trou ; codage avec perte de contact ; codage de page
Contact de prépositionnement : a2 ; a32

Type de produit: Connecteur mâle

Forme: coudé

Nbr total de pôles: 48

Nbr de rangées: 3

Dimension grille: 5.08 mm

Connexion: à souder

Couleur: gris galet (RAL 7032)

Matériau boîtier: PA

Référence fabricant: 09051486951

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 05 148 6951

Résistance de continuité: 15 mΩ

Résistance d'isolement: 1012 Ω

: Printed circuit board to cable

: Other

: 48

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 5.08 mm

: 3

: 5.08 mm

: Thermoplastic

: 0°/180° (horizontal)

: Flange

: 6 A

Variantes(Les prix s'entendent TTC hors frais de port)

Dimension grille

Forme

HARTING 09051486951 Connecteur mâle Nbr de rangées 3 1 pc(s)

Code produit :3003531

Livraison avant le mar. 16 mars 2027

Conrad Electronic

Ce produit

5.08 mm

coudé

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

16,99 €^*

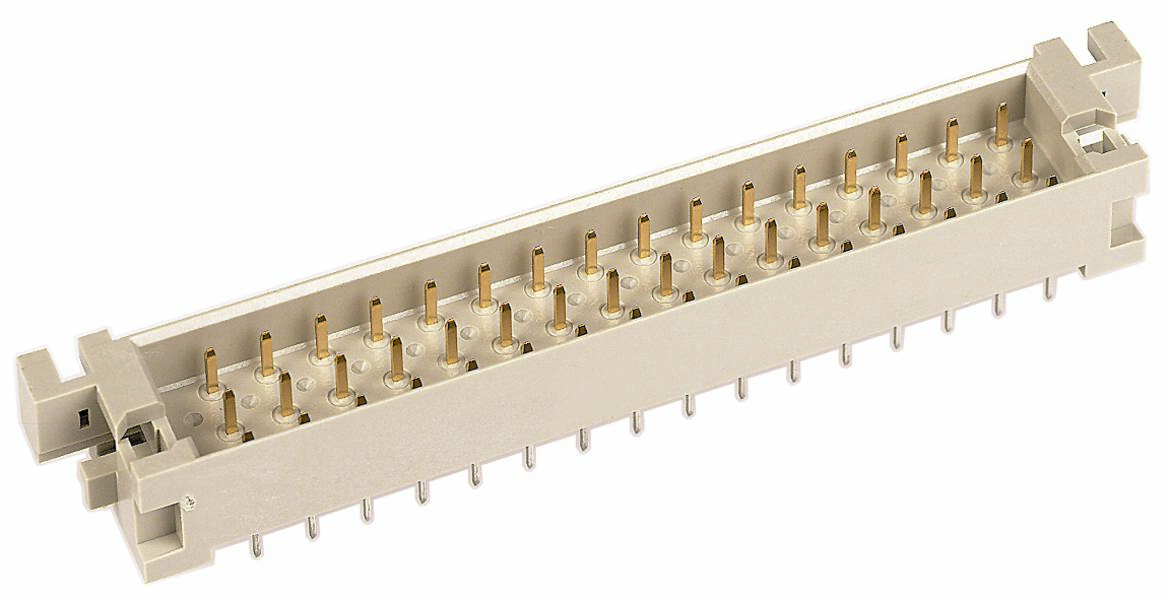

HARTING 09050486924 Connecteur mâle Nbr de rangées 3 1 pc(s)

Code produit :3003520

Livraison avant le mer. 10 février 2027

Conrad Electronic

5.08 mm

droit

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

27,99 €^*

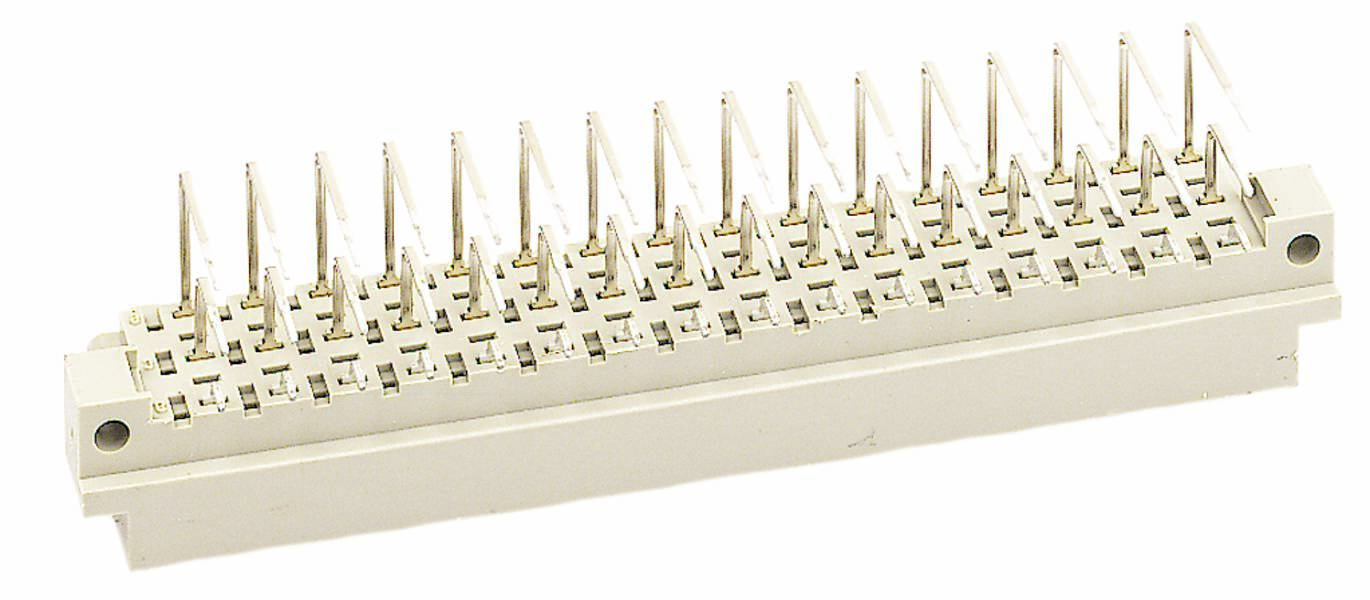

HARTING 09051482921 Connecteur mâle Nbr de rangées 3 1 pc(s)

Code produit :3003541

Livraison avant le lun. 25 janvier 2027

Conrad Electronic

5.08 mm

coudé

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

12,99 €^*

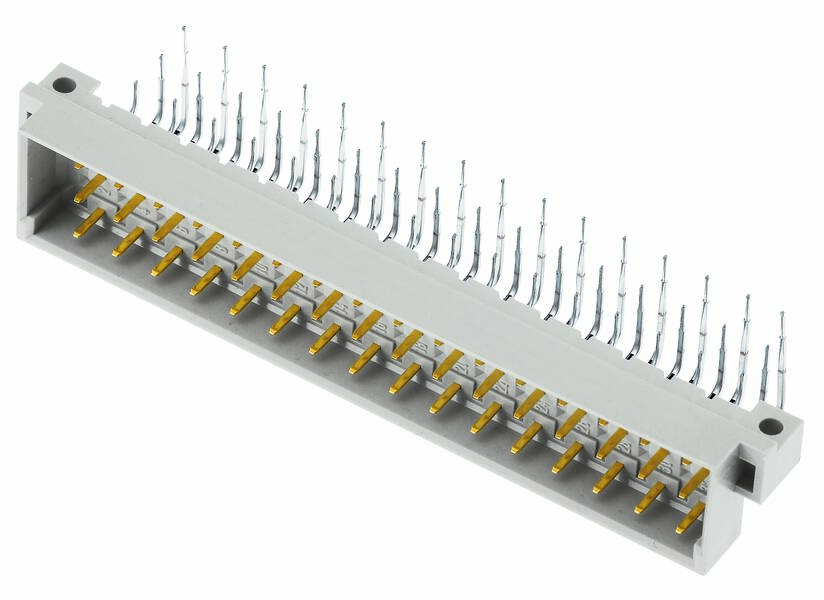

HARTING 09051482921222 Connecteur mâle 1 pc(s)

Code produit :3003528

Livraison avant le mer. 14 avril 2027

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9,99 €^*

HARTING 09051482931 Connecteur mâle Nbr de rangées 3 1 pc(s)

Code produit :3003529

Livraison avant le mar. 16 mars 2027

Conrad Electronic

2.54 mm

coudé

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

18,99 €^*

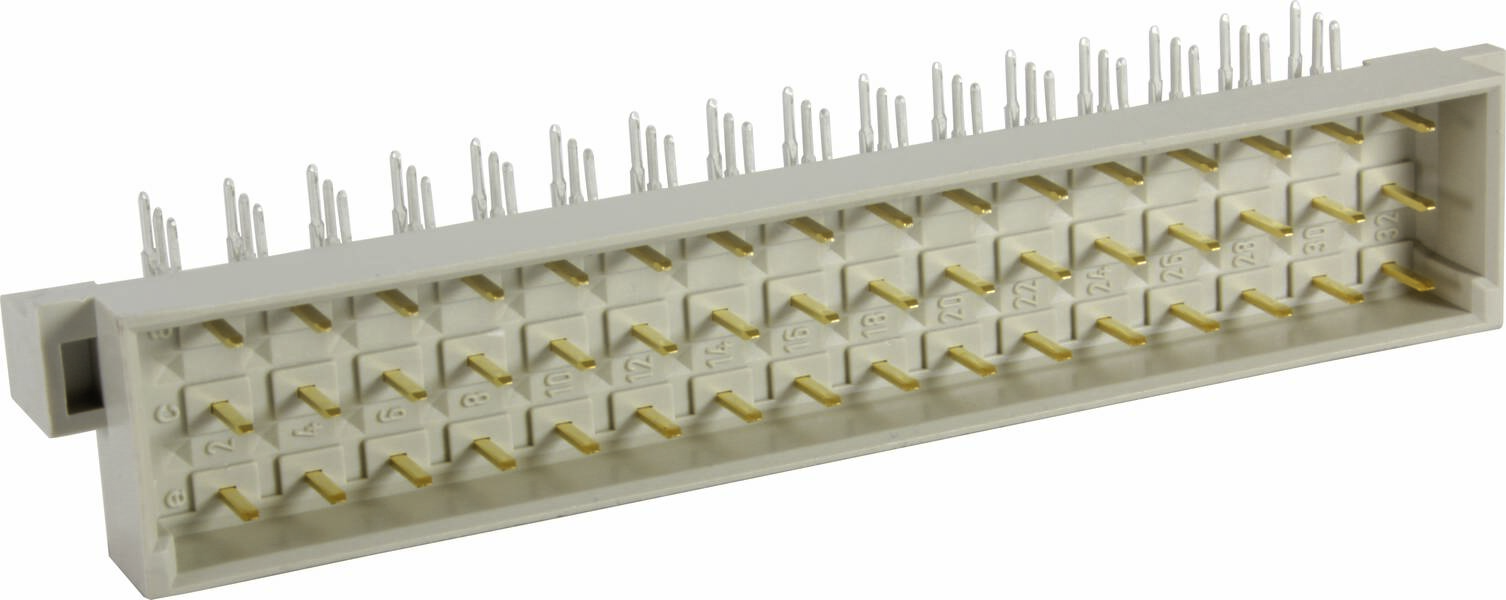

HARTING 09051486920 Connecteur mâle Nbr de rangées 3 1 pc(s)
