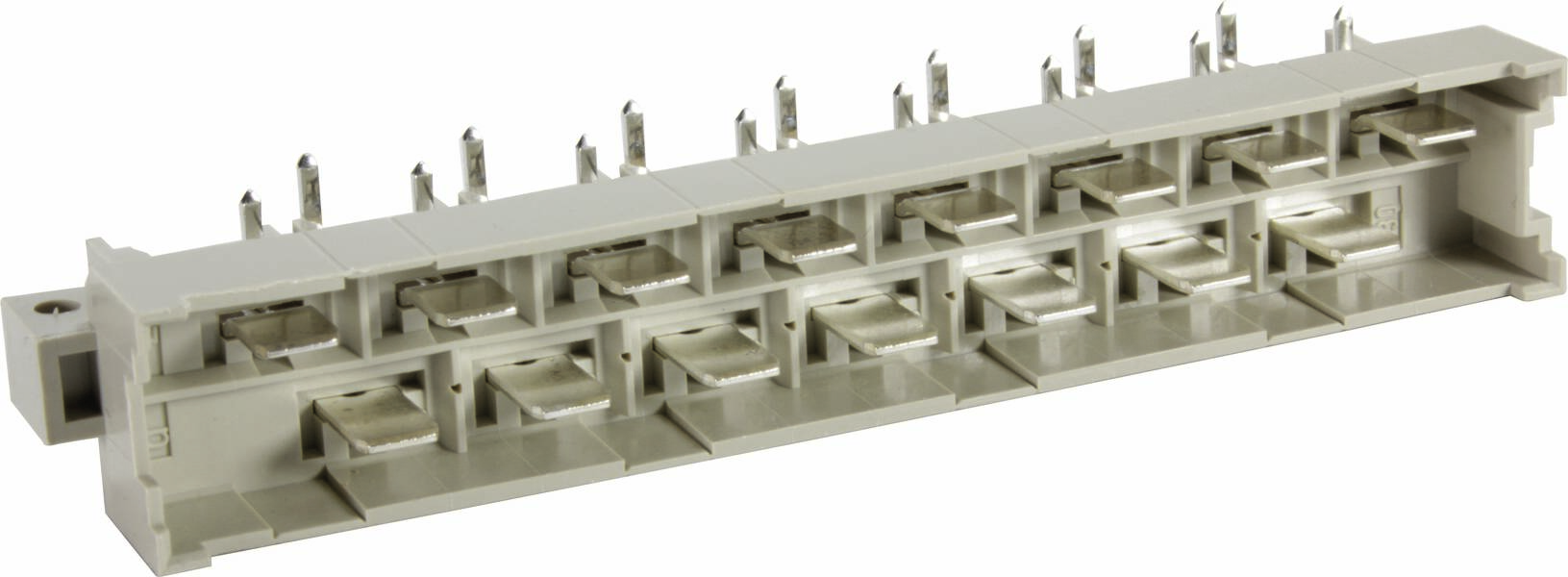

HARTING 09061482901222 Connecteur mâle Nbr de rangées 3 1 pc(s)
Type de produit
Connecteur mâle
Forme
coudé
Dimension grille
2.54 mm
5.08 mm
Contenu
1 pc(s)
Nbr total de pôles
48
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Nombre
Total (16,99 € / unité(s))
16,99 €
Prix TTC
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Connecteur mâle
- Nbr total de pôles 48
- Nbr de rangées 3
- Contenu 1 pc(s)
Caractéristiques techniques
- Série : DIN 41612
- Composant : barre de coupe
- Description du contact : coudé
- Type de connexion : connexion à souder par points
- Type de connexion : carte mère à carte fille; carte répéteur; carte circuit imprimé à câble
- Nombre de contacts : 48
- Rangées de contacts enfichables : 3
- Grille, côté connexion : 2,54 mm ; 5,08 mm
- Courant de mesure : courant mesuré à 20 °C, voir la courbe de derating pour plus de détails
- Résistance d'isolation : >1011 Ω
- Résistance de passage : ≤ 15 mΩ
- Température limite: -55 ... +125 °C
- Force de traction et de traction : ≤ 75 N
- Cycles d'accouplement : ≥ 500
- Tension de test Ueff : 1,55 kV (contact)
- Groupe de matériaux isolants : II (400 ≤ CTI < 600)
- Matière utilisée : matière thermoplastique renforcée de fibres de verre
- Couleur : RAL 7035 (gris clair)
- Matériau des contacts : alliage de cuivre
- Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60603-2
- Poids net : 26 g
- Désignation : forme F
- Grille, côté enfichable : 3,81 mm ; 5,08 mm
- Voie aérienne: ≥ 1,6 mm
- Distance de fuite : ≥ 3 mm
- Caractéristiques : sans plomb
- Fixation ci : avec bride
- connexion à chaud : non
- Classification des voies : F1/I2 selon NFF 16-101/102
- Configuration des contacts : rangées Z, d et b, positions 2, 4,... , 30, 32
- Codage : codage trou ; codage col ; codage avec perte de contact ; codage D20
- Type de produit
Connecteur mâle
- Forme
coudé
- Nbr total de pôles
48
- Nbr de rangées
3
- Dimension grille
2.54 mm
5.08 mm
- Connexion
à souder
- Couleur
gris clair (RAL 7035)
- Matériau boîtier
PA
- Référence fabricant
09061482901222
- Contenu
1 pc(s)
- Matériau du contact
alliage de cuivre
- Type
09 06 148 2901 222
- Résistance de continuité
15 mΩ
- Résistance d'isolement
1011 Ω
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3
3.81 mm
Thermoplastic
0°/180° (horizontal)
Flange
6 A
Documents et téléchargements
Fiche technique
Fiche technique 3003543 HARTING 09061482901222 Connecteur mâle Nbr de rangées 3 1 pc(s)
Fiche technique 3003543 HARTING 09061482901222 Connecteur mâle Nbr de rangées 3 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3003543 HARTING 09061482901222 Connecteur mâle Nbr de rangées 3 1 pc(s)
Description
Barre porte-lame, connexion à souder par ondes, courant nominal : 6 A, contacts : 48, coudé, alliage de cuivre
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
