Name: HARTING 15120162401333 Connecteur mâle Nbr de rangées 2 1 pc(s)
Brand: HARTING
SKU: 3002761
Availability: BackOrder

Connecteur électrique noir avec broches métalliques, adapté pour relier des composants électroniques sur une carte de circuit imprimé.

Type de produit

Connecteur mâle

Forme

droit

Dimension grille

1.27 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 11 mars 2027

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (9,49 € / unité(s))

9,49 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteur mâle

Nbr total de pôles 16
Nbr de rangées 2
Contenu 1 pc(s)

Caractéristiques techniques

Série : har-flex ®
Composant : barre de coupe
Description du contact : droit
Type de connexion : connexion à souder par réflecteur (THR)
Type de connexion : carte mère à carte fille; mezzanine; carte à circuit imprimé à câble
Nombre de contacts : 16
Rangées de contacts enfichables : 2
Grille, côté connexion : 1,27 mm
Tenue d’isolation : 10 puissance 9 Ω
Résistance de passage : < 25 mΩ
Température limite: -55 ... +125 °C
Cycles d'accouplement : ≥ 500
Tension de test Ueff : 0,5 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : polymère crystal-polymer (LCP)
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Poids net : 2,78 g
Désignation : signal
Grille, côté enfichable : 1,27 mm
Voie aérienne: ≥ 0,4 mm
Distance de fuite : ≥ 0,4 mm
Hauteur de pile : 3,25 mm

Type de produit: Connecteur mâle

Forme: droit

Nbr total de pôles: 16

Nbr de rangées: 2

Dimension grille: 1.27 mm

Connexion: THR

Matériau boîtier: PA

Référence fabricant: 15120162401333

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 15 12 016 2401 333

Résistance de continuité: 25 mΩ

Résistance d'isolement: 109 Ω

: Printed circuit board to cable

: Other

: 16

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 1.27 mm

: 2

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Variantes(Les prix s'entendent TTC hors frais de port)

Dimension grille

Forme

Contenu

HARTING 15120162401333 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3002761

Livraison avant le jeu. 11 mars 2027

Conrad Electronic

Ce produit

1.27 mm

droit

1 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9,49 €^*

HARTING 15120062601000 Connecteur mâle Nbr de rangées 2 280 pc(s)

Code produit :3002444

Livraison avant le jeu. 4 mars 2027

Conrad Electronic

1.27 mm

droit

280 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

755,00 €^*

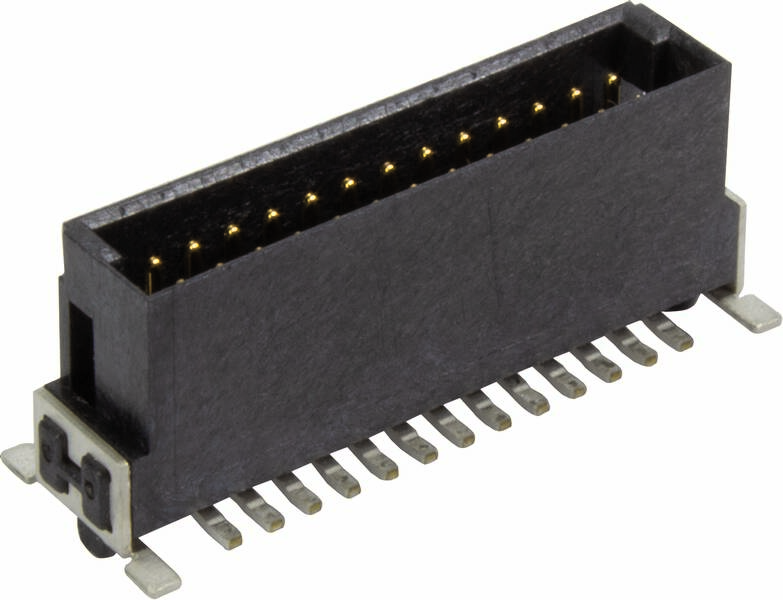

HARTING 15120062601333 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3002449

Livraison avant le jeu. 4 mars 2027

Conrad Electronic

1.27 mm

droit

1 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

7,49 €^*

HARTING 15120082601000 Connecteur mâle Nbr de rangées 2 280 pc(s)

Code produit :3002486

Livraison avant le jeu. 11 mars 2027

Conrad Electronic

1.27 mm

droit

280 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

839,00 €^*

HARTING 15120082601333 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3002487

Livraison avant le jeu. 11 mars 2027

Conrad Electronic

1.27 mm

droit

1 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

7,99 €^*

HARTING 15120102601000 Connecteur mâle Nbr de rangées 2 280 pc(s)

Code produit :3002306

Livraison avant le mer. 30 décembre

Conrad Electronic

1.27 mm

droit

280 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

735,00 €^*

HARTING 15120102601333 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3002307

Livraison avant le jeu. 4 mars 2027

Conrad Electronic

1.27 mm

droit

1 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

7,99 €^*

HARTING 15120122401000 Connecteur mâle Nbr de rangées 2 220 pc(s)

Code produit :3002756

Livraison avant le jeu. 11 mars 2027

Conrad Electronic

1.27 mm

droit

220 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

665,00 €^*

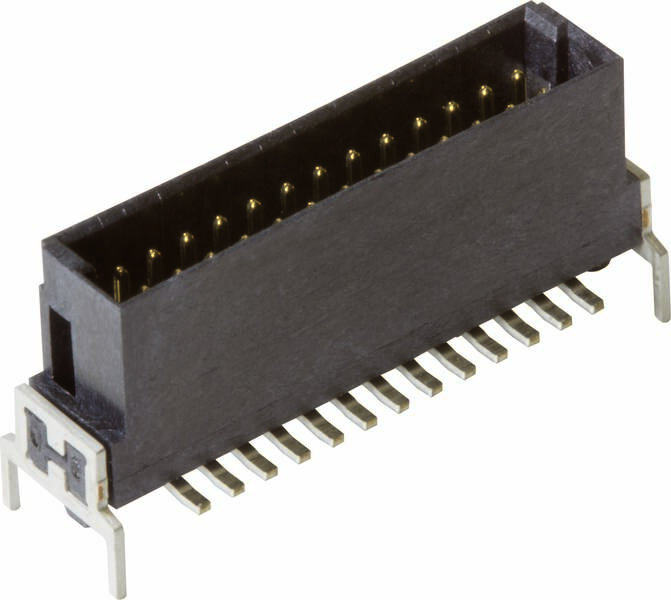

HARTING 15120122401333 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3002753

Livraison avant le jeu. 4 mars 2027

Conrad Electronic

1.27 mm

droit

1 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

8,99 €^*

HARTING 15120122601000 Connecteur mâle Nbr de rangées 2 280 pc(s)

Code produit :3002328

Livraison avant le lun. 25 janvier 2027

Conrad Electronic

1.27 mm

droit

280 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

755,00 €^*

Documents et téléchargements

Fiche technique

Fiche technique 3002761 HARTING 15120162401333 Connecteur mâle Nbr de rangées 2 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3002761 HARTING 15120162401333 Connecteur mâle Nbr de rangées 2 1 pc(s)

Description

Barre porte-lame, connexion à souder par réflecteur (THR), contacts : 16, droit, alliage de cuivre, métaux précieux sur les côtés ni, SN sur les côtés ni

Ce texte a été traduit par une machine.
