Name: HARTING 15550022701333 Connecteur mâle 1 pc(s)
Brand: HARTING
SKU: 3002741
Availability: BackOrder

Un connecteur noir avec plusieurs broches dorées sur un côté blanc.

Type de produit

Connecteur mâle

Forme

coudé

Dimension grille

2.54 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le ven. 26 février 2027

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (12,99 € / unité(s))

12,99 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteur mâle

Nbr total de pôles 2
Contenu 1 pc(s)

Caractéristiques techniques

Série : har-flex ®
Composant : barre de coupe
Description du contact : coudé
Type de connexion : connexion à souder par réflecteur (THR)
Type de connexion : carte mère à carte fille ; carte de rallonge
Nombre de contacts : 2
Grille, côté connexion : 2,54 mm
Courant nominal : ‌ 29 A.
Résistance d'isolation : >1010 Ω
Résistance de passage : ≤ 25 mΩ
Température limite: -55 ... +125 °C
Cycles d'accouplement : ≥ 500
Tension de test Ueff : 0,84 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : polymère crystal-polymer (LCP)
Couleur : noir
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Désignation : alimentation Power
Grille, côté enfichable : 2,54 mm
Voie aérienne: ≥0,94 mm
Distance de fuite : carte de circuit imprimé ≥0,94 mm; connecteur≥1,89 mm
Caractéristiques : type de raccordement des bornes Hold : SMT
Tension de mesure : conforme à la norme IEC 60664-1
Tension nominale : 1,5 kV
Degré de pollution : 2
Niveau de sensibilité de la mousse (MSL) : 1 selon ECA/IPC/JEDEC J-STD-020D
Niveau de sensibilité du processus (PSL) : R0 selon ECA/IPC/JEDEC J-STD-020D
Coplanarité des contacts : ‌ 0,1 mm
Remarques : conformément à la norme IEC 61984, il s'agit d'un connecteur non encapsulé. La protection contre les chocs électriques doit être assurée par le type d'installation par l'utilisateur.

Type de produit: Connecteur mâle

Forme: coudé

Nbr total de pôles: 2

Dimension grille: 2.54 mm

Courant nominal: 29 A

Courant nominal - arrondi: 29 A

Connexion: THR

Couleur: noir

Matériau boîtier: PA

Référence fabricant: 15550022701333

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 15 55 002 2701 333

Résistance de continuité: 25 mΩ

Résistance d'isolement: 1010 Ω

: Other

: 180 V

: 2

: Other

: -55-125 °C

: Other

: 1.5 kV

: Soldering connection

: Tin

: 2.54 mm

: 2.54 mm

: Liquid crystal polymer

: 0°/180° (horizontal)

: Other

: 29 A

Variantes(Les prix s'entendent TTC hors frais de port)

Courant nominal - arrondi

Contenu

HARTING 15550022701333 Connecteur mâle 1 pc(s)

Code produit :3002741

Livraison avant le ven. 26 février 2027

Conrad Electronic

Ce produit

29 A

1 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

12,99 €^*

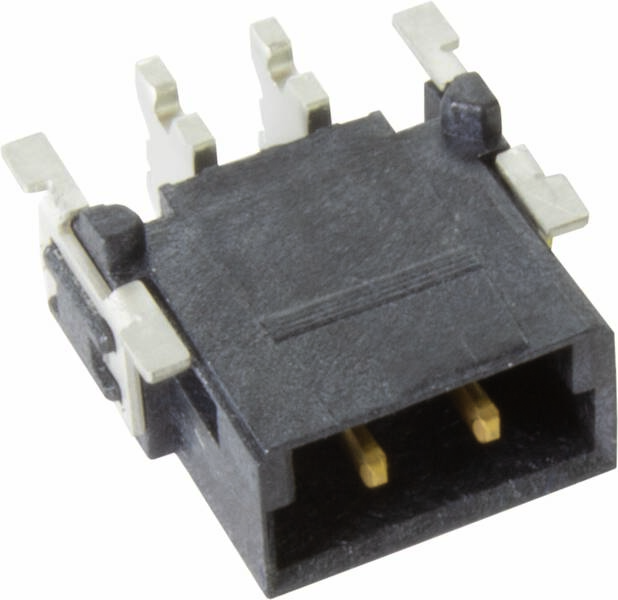

HARTING 15550022601000 Connecteur mâle 400 pc(s)

Code produit :3002301

Livraison avant le ven. 26 février 2027

Conrad Electronic

26 A

400 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 679,00 €^*

HARTING 15550022601333 Connecteur mâle 1 pc(s)

Code produit :3002302

Livraison avant le ven. 26 février 2027

Conrad Electronic

26 A

1 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

11,99 €^*

HARTING 15550022701000 Connecteur mâle 400 pc(s)

Code produit :3002740

Livraison avant le ven. 26 février 2027

Conrad Electronic

29 A

400 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 715,00 €^*

HARTING 15550032601000 Connecteur mâle 400 pc(s)

Code produit :3002279

Livraison avant le ven. 26 février 2027

Conrad Electronic

21 A

400 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 795,00 €^*

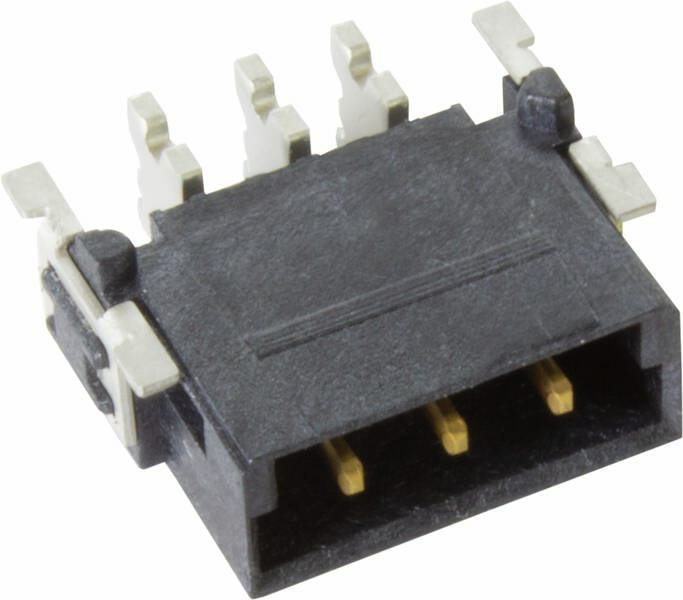

HARTING 15550032601333 Connecteur mâle 1 pc(s)

Code produit :3002280

Livraison avant le ven. 26 février 2027

Conrad Electronic

21 A

1 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

12,99 €^*

HARTING 15550032701000 Connecteur mâle 400 pc(s)

Code produit :3002729

Livraison avant le ven. 26 février 2027

Conrad Electronic

22 A

400 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 825,00 €^*

HARTING 15550032701333 Connecteur mâle 1 pc(s)

Code produit :3002730

Livraison avant le ven. 26 février 2027

Conrad Electronic

22 A

1 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

12,99 €^*

HARTING 15550042601000 Connecteur mâle 400 pc(s)

Code produit :3002281

Livraison avant le ven. 26 février 2027

Conrad Electronic

21 A

400 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 905,00 €^*

HARTING 15550042601333 Connecteur mâle 1 pc(s)

Code produit :3002282

Livraison avant le ven. 26 février 2027

Conrad Electronic

21 A

1 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

13,99 €^*

Documents et téléchargements

Fiche technique

Fiche technique 3002741 HARTING 15550022701333 Connecteur mâle 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3002741 HARTING 15550022701333 Connecteur mâle 1 pc(s)

Description

Barre porte-lame, connexion à souder par réflecteur (THR), courant nominal : 29 A, contacts : 2, coudé, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Barre porte-lame, connexion à souder par réflecteur (THR), courant nominal : 29 A, contacts : 2, coudé, alliage de cuivre
