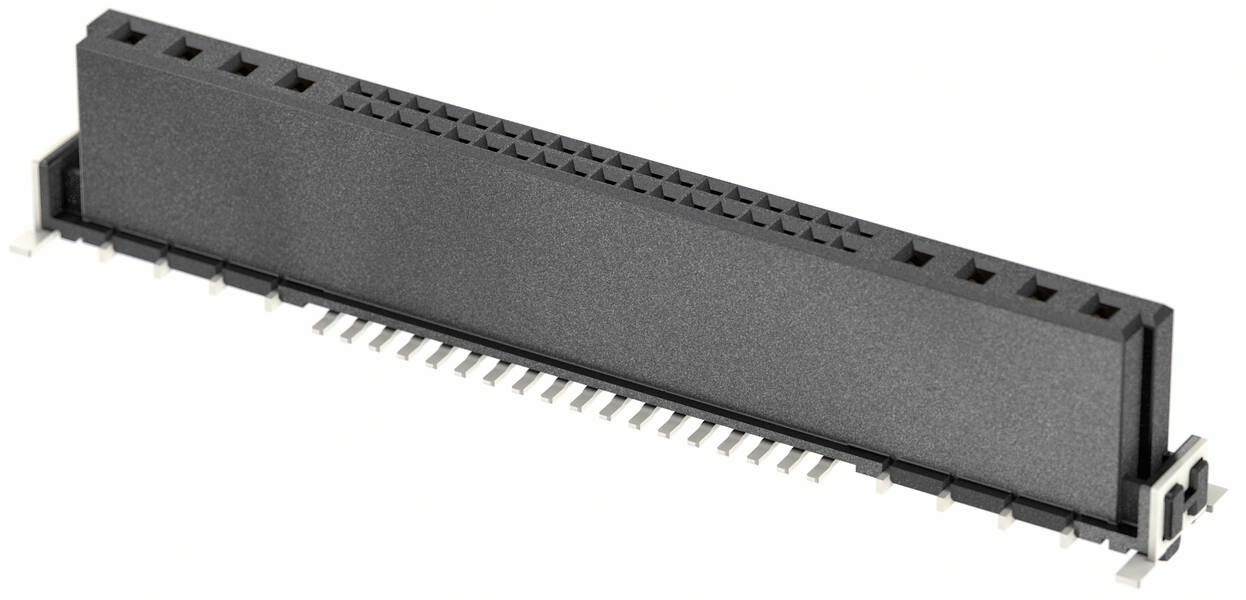

HARTING 15826262601000 Connecteur femelle 280 pc(s)
Type de produit
Connecteur femelle
Forme
droit
Dimension grille
1.27 mm
2.54 mm
Contenu
280 pc(s)
Nbr total de pôles
32
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Nombre (taille du paquet 280 pc(s))
Total (2 165,00 € / unité(s))
2 165,00 €
Prix TTC
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Connecteur multipolaire
- Nbr total de pôles 32
- Contenu 280 pc(s)
Caractéristiques techniques
- Série : har-flex ®
- Composant : barrette à ressort
- Description du contact : droit
- Type de connexion : connexion à souder par réflecteur (SMT)
- Type de connexion : carte mère à daughtercard ; mezzanine
- Nombre de contacts : 32
- Grille, côté connexion : 1,27 mm ; 2,54 mm
- Courant nominal : 20 A.
- Résistance d'isolation : >1010 Ω
- Résistance de passage : ≤ 25 mΩ
- Température limite: -55 ... +125 °C
- Cycles d'accouplement : ≥ 500
- Tension de test Ueff : signal 0,5 kV ; signal 1,39 kV / puissance ; puissance / Power Power 1,39 kV
- Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
- Matière utilisée : polymère crystal-polymer (LCP)
- Couleur : noir
- Matériau des contacts : alliage de cuivre
- Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
- Classe de combustible selon UL 94 : V-0
- Poids net : 2,025 g
- Désignation : hybride
- Grille, côté enfichable : 1,27 mm ; 2,54 mm
- Voie aérienne : contacts de signal ≥0,4 mm ; contacts de puissance≥1,74 mm ; contacts de signal sur alimentation≥1,11 mm
- Distance de fuite : ≥0,4 mm ci : contacts de signal ;≥1,74 mm ci : contacts d'alimentation ;≥1,11 mm ci : contacts de signal sur alimentation ;≥connecteur de 0,4 mm : contacts de signal ;≥connecteur de 1,89 mm : contacts d'alimentation ;≥connecteur de 2,09 mm : contacts de signal sur alimentation
- Hauteur de pile : 9,05 mm
- Nombre de contacts de signal : 26
- Nombre de contacts : 6
- Tension de mesure : conforme à la norme IEC 60664-1
- Tension nominale : 1,5 kV
- Degré de pollution : 2
- Niveau de sensibilité de la mousse (MSL) : 1 selon ECA/IPC/JEDEC J-STD-020D
- Niveau de sensibilité du processus (PSL) : R0 selon ECA/IPC/JEDEC J-STD-020D
- Coplanarité des contacts : 0,12 mm
- Type de produit
Connecteur femelle
- Forme
droit
- Nbr total de pôles
32
- Dimension grille
1.27 mm
2.54 mm
- Courant nominal
20 A
- Courant nominal - arrondi
20 A
- Connexion
SMT
- Couleur
noir
- Matériau boîtier
PA
- Référence fabricant
15826262601000
- Contenu
280 pc(s)
- Matériau du contact
alliage de cuivre
- Type
15 82 626 2601 000
- Résistance de continuité
25 mΩ
- Résistance d'isolement
1010 Ω
Other
32
Other
-55-125 °C
Other
1.5 kV
Soldering connection
Tin
1.27 mm
1.27 mm
Liquid crystal polymer
90° (upwards vertical)
Other
20 A
Documents et téléchargements
Fiche technique
Fiche technique 2999533 HARTING 15826262601000 Connecteur femelle 280 pc(s)
Fiche technique 2999533 HARTING 15826262601000 Connecteur femelle 280 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2999533 HARTING 15826262601000 Connecteur femelle 280 pc(s)
Description
Bornier à ressort, raccordement à souder par réflecteur (SMT), courant de mesure : 20 A, contacts : 32, droit, alliage de cuivre
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
