Name: HARTING 15852082601000 Connecteur femelle 400 pc(s)
Brand: HARTING
SKU: 2999557
Availability: BackOrder

Un connecteur électrique noir avec six broches métalliques, adapté pour les connexions de câbles en nappe.

Type de produit

Connecteur femelle

Forme

coudé

Dimension grille

1.27 mm

2.54 mm

Contenu

400 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 11 mars 2027

Vente et expédition :

Conrad ElectronicCGV

Nombre (taille du paquet 400 pc(s))

Paquet(s)

Total (2 115,00 € / unité(s))

2 115,00 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteur multipolaire

Nbr total de pôles 10
Contenu 400 pc(s)

Caractéristiques techniques

Série : har-flex ®
Composant : barrette à ressort
Description du contact : coudé
Type de connexion : connexion à souder par réflecteur (SMT)
Type de connexion : carte mère à carte fille ; carte de rallonge
Nombre de contacts : 10
Grille, côté connexion : 1,27 mm ; 2,54 mm
Courant nominal : ‌ 22,5 A.
Résistance d'isolation : >1010 Ω
Résistance de passage : ≤ 25 mΩ
Température limite: -55 ... +125 °C
Cycles d'accouplement : ≥ 500
Tension de test Ueff : signal 0,5 kV ; signal 1,39 kV / puissance ; puissance / Power Power 1,39 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : polymère crystal-polymer (LCP)
Couleur : noir
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Désignation : hybride
Grille, côté enfichable : 1,27 mm ; 2,54 mm
Voie aérienne : contacts de signal ≥0,4 mm ; contacts de puissance≥1,74 mm ; contacts de signal sur alimentation≥1,11 mm
Distance de fuite : ≥0,4 mm ci : contacts de signal ;≥1,74 mm ci : contacts d'alimentation ;≥1,11 mm ci : contacts de signal sur alimentation ;≥connecteur de 0,4 mm : contacts de signal ;≥connecteur de 1,89 mm : contacts d'alimentation ;≥connecteur de 2,09 mm : contacts de signal sur alimentation
Nombre de contacts de signal : 8
Nombre de contacts de puissance : 2
Tension de mesure : conforme à la norme IEC 60664-1
Tension nominale : 1,5 kV
Degré de pollution : 2
Niveau de sensibilité de la mousse (MSL) : 1 selon ECA/IPC/JEDEC J-STD-020D
Niveau de sensibilité du processus (PSL) : R0 selon ECA/IPC/JEDEC J-STD-020D
Coplanarité des contacts : ‌ 0,12 mm

Type de produit: Connecteur femelle

Forme: coudé

Nbr total de pôles: 10

Dimension grille: 1.27 mm
2.54 mm

Courant nominal: 22.5 A

Courant nominal - arrondi: 22.5 A

Connexion: SMT

Couleur: noir

Matériau boîtier: PA

Référence fabricant: 15852082601000

Contenu: 400 pc(s)

Matériau du contact: alliage de cuivre

Type: 15 85 208 2601 000

Résistance de continuité: 25 mΩ

Résistance d'isolement: 1010 Ω

: Other

: 10

: Other

: -55-125 °C

: Other

: 1.5 kV

: Soldering connection

: Tin

: 1.27 mm

: 1.27 mm

: Liquid crystal polymer

: 0°/180° (horizontal)

: Other

: 22.5 A

Variantes(Les prix s'entendent TTC hors frais de port)

Courant nominal - arrondi

Contenu

HARTING 15852082601000 Connecteur femelle 400 pc(s)

Code produit :2999557

Livraison avant le jeu. 11 mars 2027

Conrad Electronic

Ce produit

22.5 A

400 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2 115,00 €^*

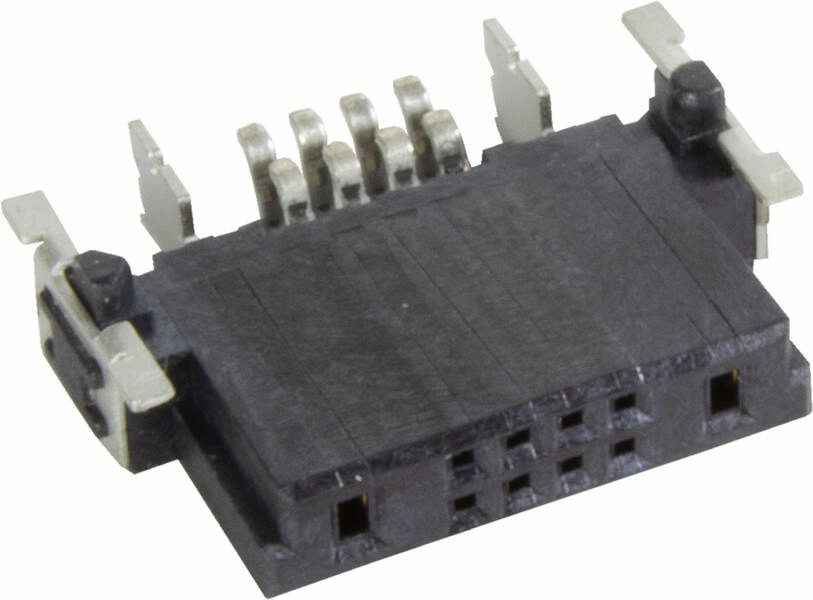

HARTING 15852082601333 Connecteur femelle 1 pc(s)

Code produit :2999574

Livraison avant le jeu. 25 février 2027

Conrad Electronic

1 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

14,99 €^*

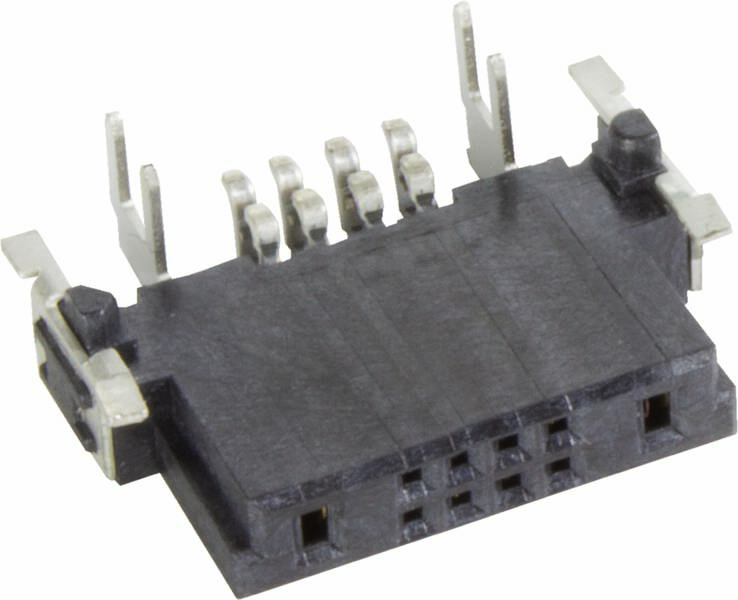

HARTING 15852082701000 Connecteur femelle 400 pc(s)

Code produit :2999550

Livraison avant le jeu. 11 mars 2027

Conrad Electronic

21.5 A

400 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2 159,00 €^*

HARTING 15852082701333 Connecteur femelle 1 pc(s)

Code produit :2999575

Livraison avant le jeu. 25 février 2027

Conrad Electronic

1 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

15,99 €^*

HARTING 15854162601000 Connecteur femelle 400 pc(s)

Code produit :2999558

Livraison avant le jeu. 11 mars 2027

Conrad Electronic

22.5 A

400 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2 545,00 €^*

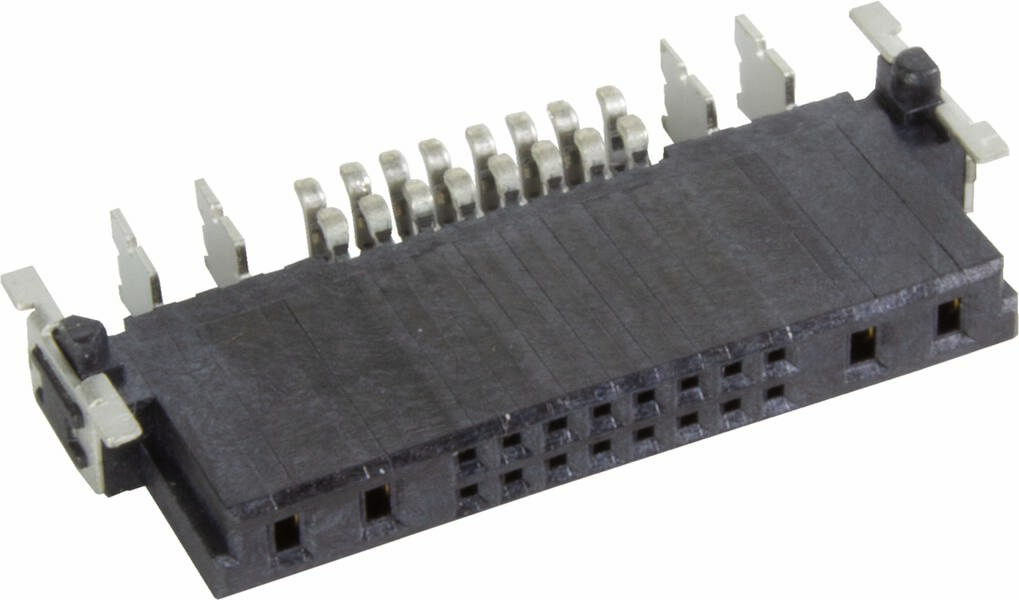

HARTING 15854162601333 Connecteur femelle 1 pc(s)

Code produit :2999623

Livraison avant le jeu. 25 février 2027

Conrad Electronic

1 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

18,99 €^*

HARTING 15854162701000 Connecteur femelle 400 pc(s)

Code produit :2999552

Livraison avant le jeu. 11 mars 2027

Conrad Electronic

21.5 A

400 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2 595,00 €^*

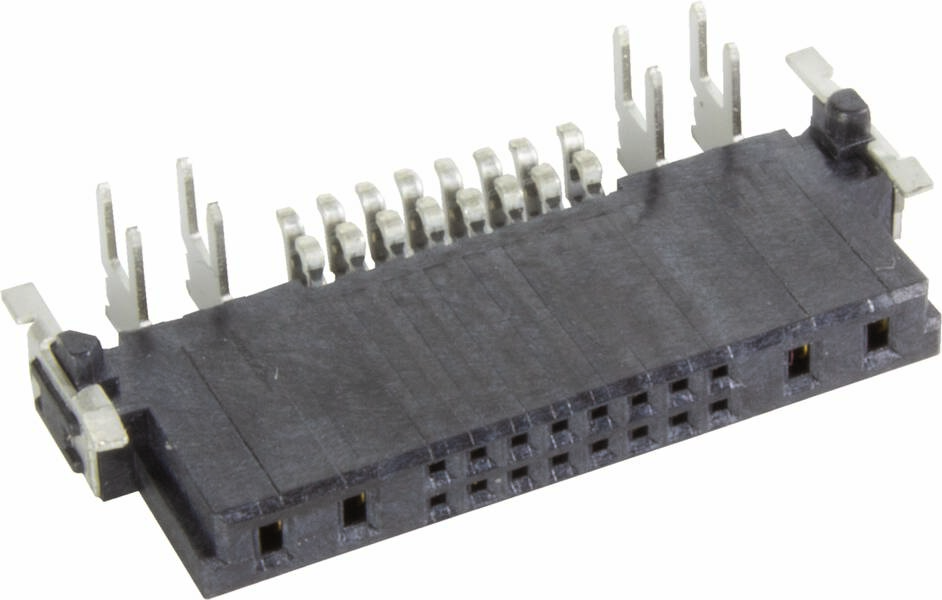

HARTING 15854162701333 Connecteur femelle 1 pc(s)

Code produit :2999624

Livraison avant le jeu. 25 février 2027

Conrad Electronic

1 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

18,99 €^*

HARTING 15856262601000 Connecteur femelle 400 pc(s)

Code produit :2999559

Livraison avant le jeu. 11 mars 2027

Conrad Electronic

22.5 A

400 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

3 005,00 €^*

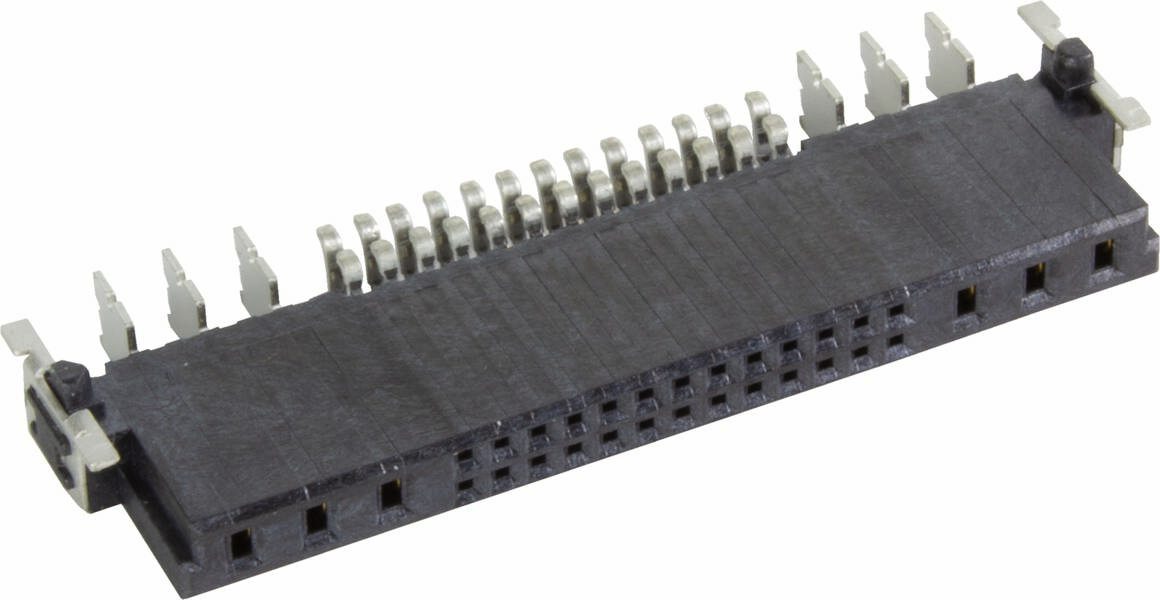

HARTING 15856262601333 Connecteur femelle 1 pc(s)

Code produit :2999658

Livraison avant le jeu. 25 février 2027

Conrad Electronic

1 pc(s)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

21,99 €^*

Documents et téléchargements

Fiche technique

Fiche technique 2999557 HARTING 15852082601000 Connecteur femelle 400 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2999557 HARTING 15852082601000 Connecteur femelle 400 pc(s)

Description

Bornier à ressort, raccordement à souder par réflecteur (SMT), courant nominal : 22,5 A, contacts : 10, coudé, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Bornier à ressort, raccordement à souder par réflecteur (SMT), courant nominal : 22,5 A, contacts : 10, coudé, alliage de cuivre
